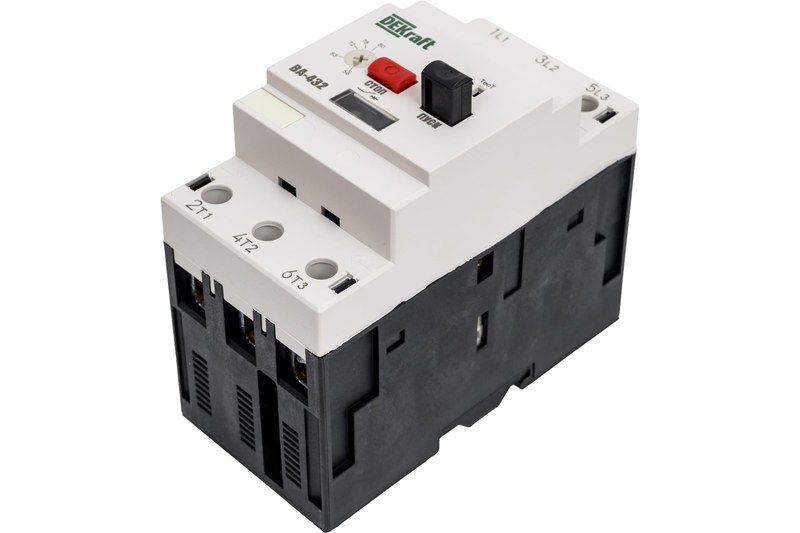

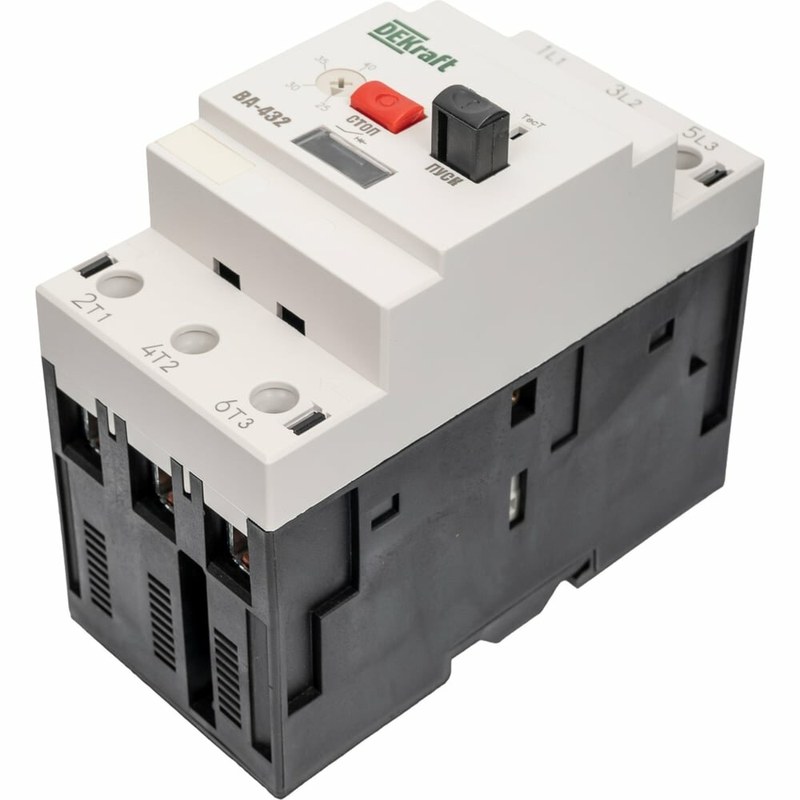

Автоматический выключатель DEKraft 21240DEK — технические характеристики и преимущества

Выключатель DEKraft 21240DEK относится к аппаратам защиты электрических цепей от сверхтоков. Его назначение — проводить ток в штатном режиме, размыкать цепь при перегрузке или коротком замыкании и обеспечивать ручное отключение линии. Такое устройство применяют в распределительных узлах, где требуется совместить коммутацию нагрузки с автоматической защитой проводников и подключенного оборудования. Работа выключателя основана на размыкании контактов, управляемом механизмом свободного расцепления. В штатном режиме ток проходит через неподвижные и подвижные контакты. При возникновении аварийного сверхтока расцепитель освобождает механизм, после чего контактная система быстро размыкается. В результате защищаемая линия отделяется от источника питания, а дуга, образующаяся между контактами, направляется в дугогасительную камеру.

Технические характеристики

Набор параметров определяет применимость выключателя к конкретной цепи. Для DEKraft 21240DEK следует учитывать паспортные значения, указанные на корпусе и в документации изделия; в проекте их сопоставляют с напряжением сети, расчетным током нагрузки и ожидаемым током короткого замыкания. На практике проверяют следующие характеристики:

• Номинальный ток — значение, при котором выключатель может длительно проводить ток при заданных условиях эксплуатации,
• Номинальное рабочее напряжение — допустимое напряжение цепи, для которой предназначено конкретное исполнение,
• Частота переменного тока — параметр сети, обычно указываемый в герцах, например 50 Гц,
• Число полюсов — количество одновременно коммутируемых проводников; оно должно соответствовать схеме сети,
• Характеристика срабатывания — зависимость времени отключения от кратности сверхтока,
• Отключающая способность — предельный ток короткого замыкания, который аппарат способен отключить при заданном напряжении,
• Механическая износостойкость — число циклов ручного включения и отключения без нагрузки,
• Коммутационная износостойкость — число циклов работы при электрической нагрузке,
• Сечение присоединяемых проводников и допустимый способ их зажима — данные, необходимые для надежного контактного соединения.

Конкретные числовые значения этих параметров нельзя выводить только из общего назначения изделия: их устанавливают по маркировке и техническому паспорту DEKraft 21240DEK. Например, указание в проекте сети 230/400 В и частоты 50 Гц описывает параметры питающей системы, но само по себе не подтверждает допустимые характеристики выключателя. Аналогично номинал нагрузки в амперах выбирают с учетом расчетного тока линии, сечения кабеля и условий прокладки. Отключающая способность должна быть не ниже ожидаемого тока короткого замыкания в точке установки.

Конструкция аппарата

Корпус выключателя выполнен из электроизоляционного материала, который разделяет токоведущие элементы и защищает механизм от случайного контакта. Внутри размещены контактная система, привод с механизмом свободного расцепления, один или несколько расцепителей, дугогасительная камера и клеммы для подключения проводников. Компоновка элементов обеспечивает передачу усилия от расцепителя к защелке и быстрое раскрытие контактов при аварийном режиме. Контактная система включает неподвижный и подвижный контакты. При включении рукоятки механизм замыкает их с заданным контактным нажимом. Нажим снижает переходное сопротивление в месте соединения и ограничивает нагрев при протекании рабочего тока. При отключении контакты расходятся, а электрическая дуга перемещается в дугогасительную камеру. Ее металлические пластины делят дугу на короткие участки, охлаждают ее и способствуют прекращению тока. Основные конструктивные узлы выполняют следующие функции:

• Изоляционный корпус удерживает внутренние детали и формирует защитные барьеры между токоведущими частями,
• Рукоятка передает усилие на привод и показывает положение контактов,
• Механизм свободного расцепления обеспечивает отключение независимо от того, удерживает ли оператор рукоятку во включенном положении,
• Тепловой расцепитель реагирует на длительную перегрузку за счет нагрева и деформации биметаллического элемента,
• Электромагнитный расцепитель реагирует на большой ток короткого замыкания и воздействует на механизм отключения с малой задержкой,
• Дугогасительная камера локализует и гасит дугу, возникающую при размыкании контактов,
• Зажимные клеммы обеспечивают подключение проводников и удержание их в контактной зоне.

Режимы работы и отключения

В положении «включено» контакты замкнуты, а ток проходит по цепи через токоведущие элементы выключателя. При токе, не превышающем допустимое значение, аппарат сохраняет это положение. Кратковременные пусковые токи оборудования сами по себе не обязательно вызывают отключение: результат зависит от величины тока, его длительности и времятоковой характеристики конкретного исполнения. При перегрузке ток превышает номинальный в течение некоторого времени. Нагрев биметаллического элемента увеличивается, он изгибается и воздействует на механизм расцепления. Чем больше перегрузка, тем быстрее достигается температура срабатывания. Такая зависимость позволяет аппарату различать продолжительный сверхток и кратковременные изменения нагрузки, хотя точная времятоковая характеристика определяется паспортом изделия. При коротком замыкании ток резко возрастает. Электромагнитный расцепитель создает усилие, достаточное для освобождения защелки и быстрого размыкания контактов. Длительность отключения и предельная отключающая способность важны для ограничения теплового и электродинамического воздействия на проводники. После автоматического срабатывания рукоятка переходит в положение отключения или промежуточное положение, предусмотренное конструкцией. Ручное отключение выполняют перемещением рукоятки в положение «выключено». Этот режим используют для штатной коммутации линии, но выключатель нельзя считать средством безопасного отделения от всех источников энергии без проверки схемы установки. Перед работами необходимо исключить подачу напряжения и проверить отсутствие напряжения установленным способом.

Установка и эксплуатационные условия

Выключатель устанавливают в распределительном устройстве на предусмотренное конструкцией крепление. До монтажа проверяют целостность корпуса, соответствие маркировки проекту, состояние клемм и отсутствие загрязнений. Подключение выполняют при снятом напряжении. Проводники зачищают на длину, указанную изготовителем, вводят в клеммы без повреждения жил и затягивают с моментом, установленным в документации. Слабое соединение увеличивает переходное сопротивление и может вызвать локальный перегрев. После установки проверяют надежность фиксации аппарата, соответствие подключения схеме и свободный ход рукоятки. В эксплуатации необходимо учитывать температуру окружающей среды, плотность размещения аппаратов, вентиляцию шкафа и нагрев соседних устройств: эти факторы влияют на тепловой режим. Нельзя превышать номинальные значения, перекрывать вентиляционные зазоры или использовать выключатель с видимыми повреждениями корпуса и клемм.

Таким образом, DEKraft 21240DEK предназначен для коммутации и защиты электрической линии, а его надежная работа зависит от соответствия номинальных параметров сети и условий монтажа. Компания «Олниса» поставляет промышленное оборудование для предприятий и объектов инфраструктуры. В ассортименте «Олниса» представлены электротехнические изделия для комплектации распределительных систем и производственных площадок. Поставка выключателя DEKraft 21240DEK через «Олниса» позволяет включить оборудование DEKraft в состав закупок промышленной номенклатуры.
