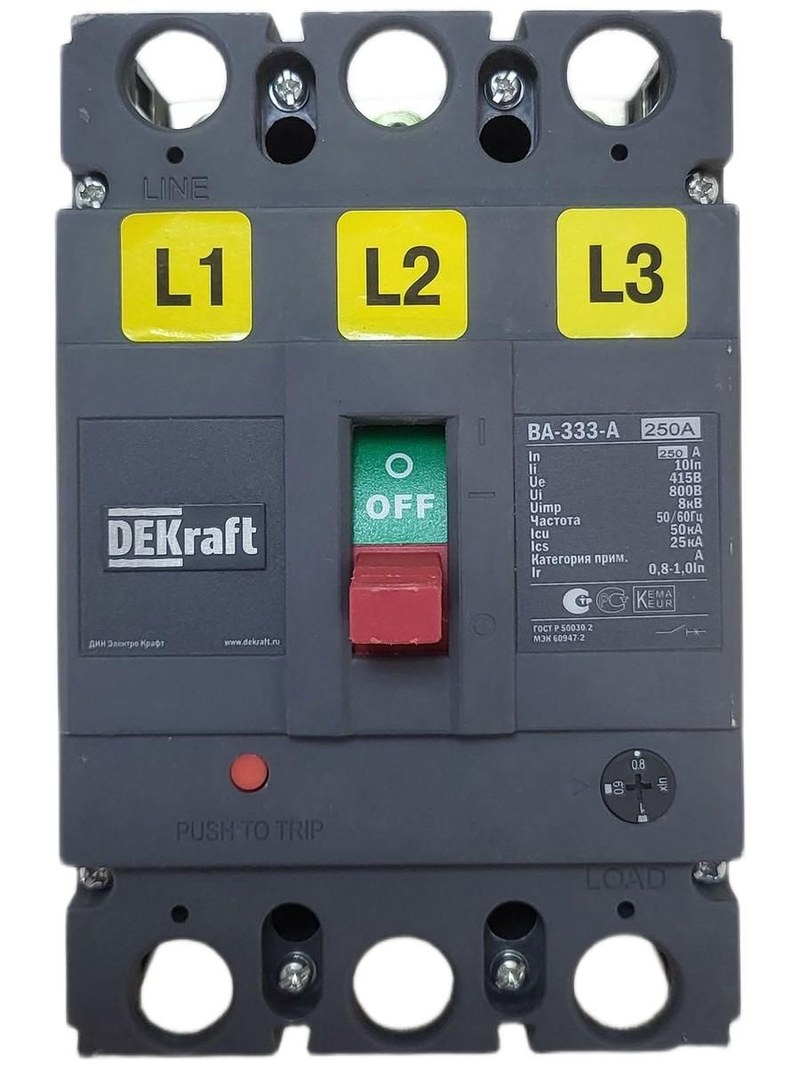

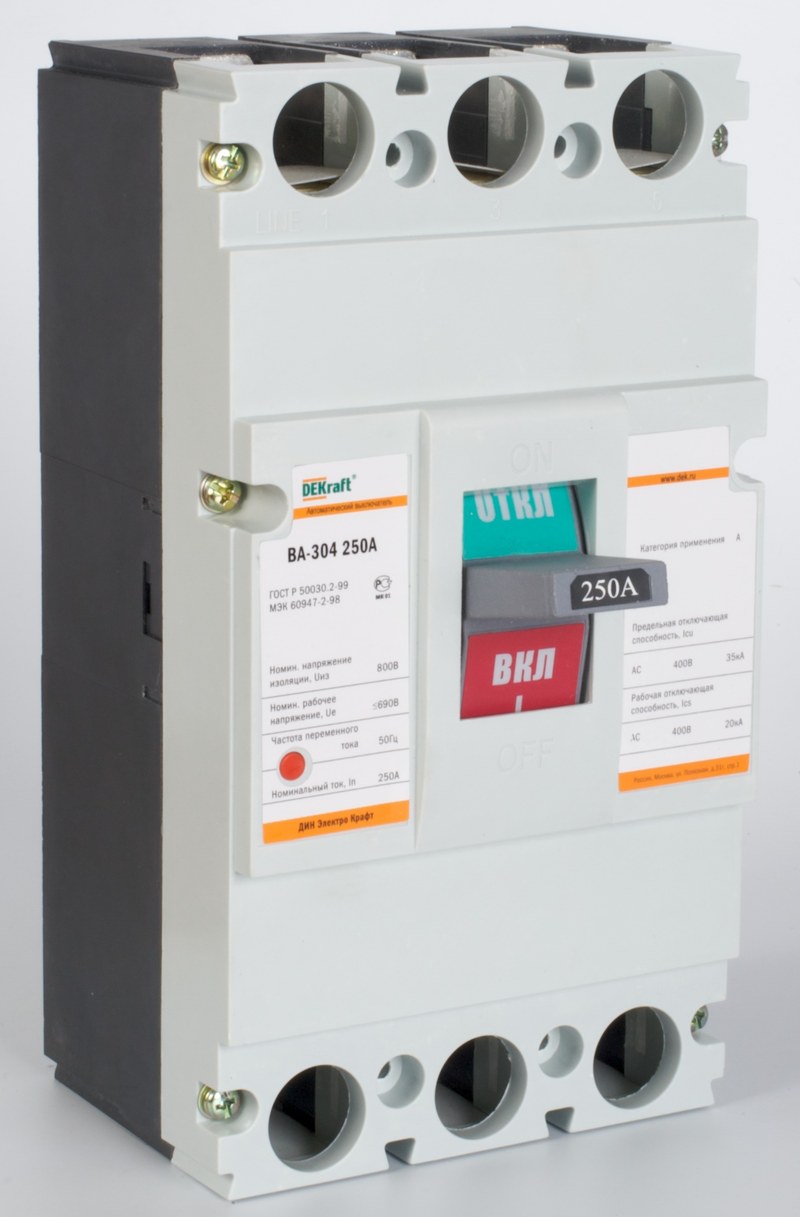

Автомат DEKraft 250А — защита силовых цепей в промышленном электрооборудовании

Автоматический выключатель DEKraft с номинальным током 250 А проводит рабочий ток и отключает цепь при перегрузках и коротких замыканиях. Аппараты применяют на вводах щитов и отходящих линиях производственных установок. Номинал 250 А относится к заданным условиям эксплуатации. При достижении 251 А мгновенное отключение не предполагается: реакция определяется времятоковой характеристикой, температурой и предусмотренными настройками.

Технические характеристики

Параметры, не определяемые обозначением 250 А, устанавливаются по маркировке конкретного исполнения:

• номинальный ток In — 250 А для рассматриваемого токового исполнения,
• частота питающей сети — 50 или 60 Гц только при наличии соответствующего допуска изготовителя,
• число полюсов — 3 для трехполюсного или 4 для четырехполюсного исполнения, если такое исполнение предусмотрено серией,
• номинальное рабочее напряжение Ue — паспортное значение для конкретной сети и рода тока,
• предельная отключающая способность Icu — паспортное значение в кА при указанном Ue,
• рабочая отключающая способность Ics — паспортное значение в кА либо установленная доля Icu,
• уставка длительной защиты Ir — фиксированное или регулируемое значение согласно типу расцепителя,
• уставка защиты от короткого замыкания — значение тока срабатывания и допустимое отклонение по документации.

Одинаковый номинал не означает одинаковую отключающую способность. Icu зависит от конструкции и напряжения испытаний. Ics характеризует выполнение установленного цикла отключений с сохранением предусмотренной работоспособности.

Конструкция и силовой тракт

Силовой ток проходит через выводы и контакты. В автоматах в литом корпусе силовые и защитные узлы размещены внутри изоляционной оболочки. Конструктивное исполнение определяется серией. Узлы аппарата выполняют следующие функции:

• изоляционный корпус — отделяет токоведущие части от доступных поверхностей и соседних полюсов,
• неподвижные и подвижные контакты — обеспечивают проведение тока и формируют разрыв при отключении,
• приводной механизм — передает движение рукоятки и обеспечивает необходимую скорость переключения,
• механизм свободного расцепления — позволяет защите отключить цепь независимо от удержания рукоятки,
• дугогасительная камера — способствует разделению, охлаждению и гашению электрической дуги,
• расцепитель — обнаруживает аварийный режим и освобождает отключающий механизм,
• силовые выводы — обеспечивают соединение с проводниками или шинами допустимого исполнения.

При размыкании контактов возникает дуга. Ее гашению способствует переход переменного тока через нуль: каждые 10 мс при 50 Гц. Полное время отключения включает обнаружение аварии, движение контактов и гашение дуги.

Принципы действия защиты

Состав защиты определяется расцепителем. В тепломагнитном исполнении перегрузка и короткое замыкание обнаруживаются разными механизмами. Тепловая часть использует нагрев чувствительного элемента проходящим током. При увеличении тока растет выделяемая мощность, описываемая зависимостью P = I2R. Длительная перегрузка вызывает перемещение элемента и освобождение механизма. Обратнозависимая характеристика означает, что большему току обычно соответствует меньшее время срабатывания. Электромагнитная часть реагирует на резкое увеличение тока: магнитное усилие перемещает элемент, запускающий отключение. В электронном расцепителе ток измеряет электронная схема. Выдержки времени, регулировки и дополнительные защиты зависят от исполнения. При анализе режимов различают следующие состояния:

• нормальная работа — ток находится в допустимых пределах при установленных условиях охлаждения,
• перегрузка — ток превышает допустимое длительное значение без возникновения металлического короткого замыкания,
• короткое замыкание — ток резко возрастает вследствие аварийного соединения участков цепи,
• ручное отключение — контакты размыкаются действием на орган управления,
• автоматическое отключение — механизм запускается соответствующим расцепителем.

Расчет нагрузки и тепловых потерь

Для симметричной трехфазной сети полная мощность определяется формулой S = √3 × U × I, где U — линейное напряжение, I — ток линии. Для тока 250 А:

• сеть 380 В — полная мощность приблизительно 164,5 кВА,
• сеть 400 В — полная мощность приблизительно 173,2 кВА,
• сеть 400 В при cos = 0,8 — активная мощность приблизительно 138,6 кВт,
• сеть 400 В при cos = 0,9 — активная мощность приблизительно 155,9 кВт.

Для двигателя дополнительно учитывают КПД, пусковой ток и режим нагрузки. При сопротивлении одного соединения 0,1 мОм ток 250 А создает потери 6,25 Вт. Увеличение сопротивления до 0,5 мОм повышает их до 31,25 Вт. Сопротивление соединений влияет на их нагрев.

Таким образом, характеристики DEKraft 250 А определяются полным обозначением. Номинал оценивают совместно с отключающей способностью, свойствами расцепителя и теплоотводом. Компания «Олниса» поставляет промышленное оборудование DEKraft, включая аппараты на 250 А. Приобретайте оборудование для распределительных систем в нашей компании «Олниса». Наше предложение — поставка промышленного оборудования для предприятий.
