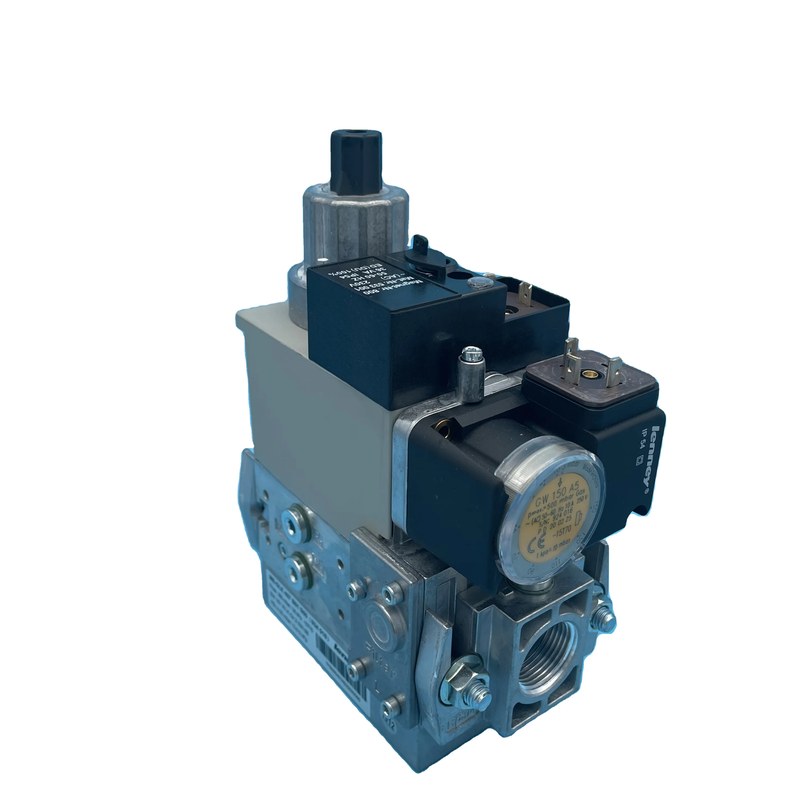

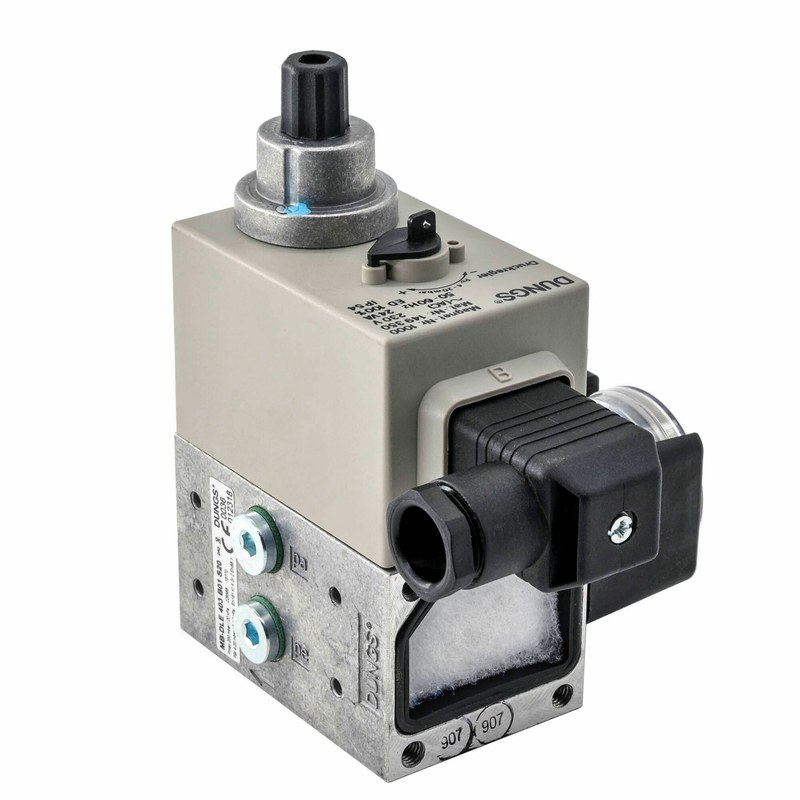

Особенности газового мультиблока DUNGS MB-DLE 405 B01 S20
DUNGS MB-DLE 405 B01 S20 представляет собой комбинированный газовый блок для автоматизированной подачи топлива к промышленным и отопительным горелкам. В одном корпусе объединены запорные электромагнитные клапаны и регулятор давления газа, что обеспечивает интеграцию основных функций подачи газа. Устройство включается в систему между газопроводом и горелкой и работает совместно с автоматикой управления горением, датчиками давления.
Технические характеристики
Ниже приведены основные параметры:
- тип устройства — газовый мультиблок с двумя запорными клапанами и регулятором,
- модель — DUNGS MB-DLE 405 B01 S20,
- число запорных ступеней — 2,
- класс клапанов — A по EN 161,
- присоединение — Rp 1/2, внутренняя трубная резьба,
- рабочая среда — природный газ и другие разрешенные изготовителем семейства газов,
- максимальное входное давление — до 360 мбар для соответствующего исполнения,
- электропитание катушек — 230 В переменного тока, 50/60 Гц,
- степень защиты электрических частей — IP54 при правильно установленном разъеме,
- температура окружающей среды — ориентировочно от −15 до +60 C,
- время закрытия запорных клапанов — менее 1 с,
- регулирование — поддержание установленного выходного давления,
- монтажное положение — согласно указаниям изготовителя и схеме газовой установки.
Принципы и режимы работы
В исходном состоянии катушки обесточены, а пружины удерживают оба запорных элемента закрытыми. Газ не проходит через блок к горелке. После запуска автоматики, успешного выполнения проверок и подачи напряжения электромагниты создают усилие, открывающее запорные ступени. В режиме медленного открытия газ поступает с ограниченной скоростью: начальное положение и скорость хода настраиваются для уменьшения скачка давления и стабилизации розжига. Интегрированный регулятор ограничивает изменение выходного давления и поддерживает установленное значение при изменении входных условий в пределах рабочей области. Последовательность функционирования включает следующие этапы:
- ожидание команды при закрытых клапанах и отсутствии расхода топлива,
- проверка внешней автоматикой разрешающих сигналов и состояния блокировок,
- подача напряжения на катушки после получения команды на запуск,
- открытие запорных ступеней и контролируемая подача газа через регулятор,
- стабилизация давления и поддержание расхода в соответствии с запросом горелки,
- отключение питания при штатной остановке или аварийном сигнале,
- пружинное закрытие клапанов и отсечение потока менее чем за 1 с.
Монтаж и подключение
Блок устанавливают на жестко закрепленный трубопровод с учетом направления потока, которое обозначено стрелкой на корпусе. До монтажа очищают трубные участки от окалины, стружки и уплотнительного материала. Нельзя допускать попадания загрязнений во входной канал. Резьбовые соединения уплотняют материалами, совместимыми с газом, не перекрывая проходное сечение. Масса трубопровода и вибрация не должны передаваться на корпус; при необходимости линию закрепляют отдельными опорами. Устройство размещают так, чтобы оставался доступ к разъемам, контрольным точкам и фильтру. Электрическое подключение выполняют по схеме на изделии с учетом номинального напряжения 230 В переменного тока и частоты 50/60 Гц. Защитный проводник подключают в соответствии с конструкцией установки, а кабель вводят через штатный разъем с сохранением заявленной степени защиты. Подача неправильного напряжения, неплотная фиксация разъема или повреждение изоляции могут привести к отказу катушек и нарушению герметичности газовой системы. Работы на газопроводе и электрических цепях проводят при отключенном питании и перекрытом газе, с последующей проверкой соединений на герметичность установленным методом.
Таким образом, DUNGS MB-DLE 405 B01 S20 объединяет запорную и регулирующую функции газового тракта в одном компактном корпусе. Две ступени отсечки обеспечивают прекращение подачи топлива при останове, а фильтр и регулятор поддерживают условия работы горелки в границах паспортных параметров. Паспорт задает значения для данной модификации. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерных объектов. В ассортименте «Олниса» представлены решения для оснащения газовых и энергетических систем. Поставка продукции DUNGS компанией «Олниса» помогает комплектовать объекты надежными промышленными компонентами с подтвержденными обозначениями и технической документацией.
