Реле напряжения DigiTOP 32А: особенности электронного управления и защитного отключения
Реле напряжения DigiTOP на номинальный ток 32 А отключает однофазную нагрузку при выходе напряжения за заданные пределы. Его применяют для защиты бытовых и промышленных приборов, систем автоматики, насосов, приводов и электронных блоков. Измерительная часть прибора подключена к однофазной сети переменного тока с номинальным значением 220 В и частотой 50 Гц. Электронный узел периодически определяет действующее значение входного напряжения и сопоставляет его с верхним и нижним порогами. Если измеренная величина превышает верхнюю границу либо становится ниже нижней, блок управления формирует команду на отключение исполнительного элемента.
Технические характеристики
Параметры DigiTOP VP-32A включают в себя:
- Тип прибора — однофазное электронное реле напряжения,
- Номинальное напряжение контролируемой сети — 220 В переменного тока,
- Номинальная частота сети — 50 Гц,
- Номинальный ток коммутации — 32 А,
- Предельная активная мощность нагрузки при 220 В — около 7 кВт,
- Ориентировочный диапазон нижней уставки — 120–200 В,
- Ориентировочный диапазон верхней уставки — 210–270 В,
- Время повторного включения — настраиваемое, в типовом исполнении порядка 5–600 с,
- Время отключения — определяется величиной отклонения и алгоритмом защиты,
- Индикация — цифровое отображение напряжения и состояния выхода,
- Монтаж — на стандартную DIN-рейку в электрическом щите,
- Степень защиты корпуса — обычно IP20 для установки внутри щита.
Значение 32 А относится к допустимому току силового узла при соблюдении условий эксплуатации. Расчетные 7 кВт получаются для сети 220 В по формуле P=U×I, но не являются универсальным пределом: двигатель, трансформатор или импульсный источник питания могут иметь повышенный пусковой ток. Фактическую нагрузку оценивают с учетом режима работы и пределов коммутационного аппарата.
Конструкция и подключение

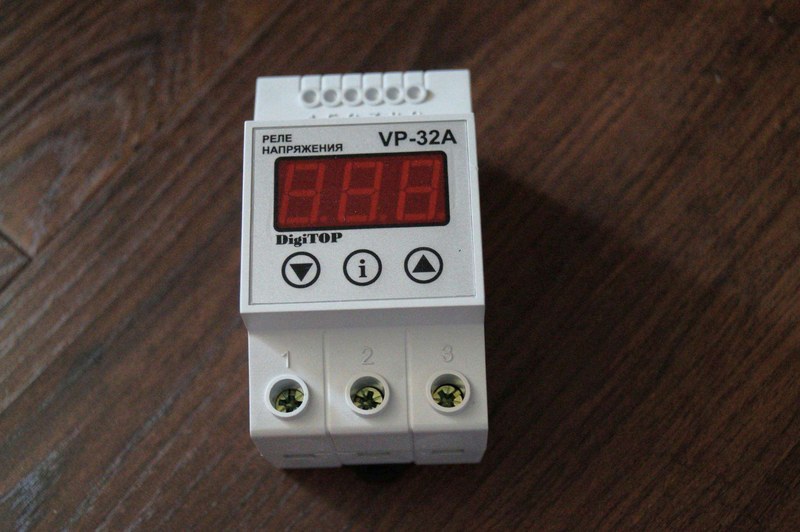

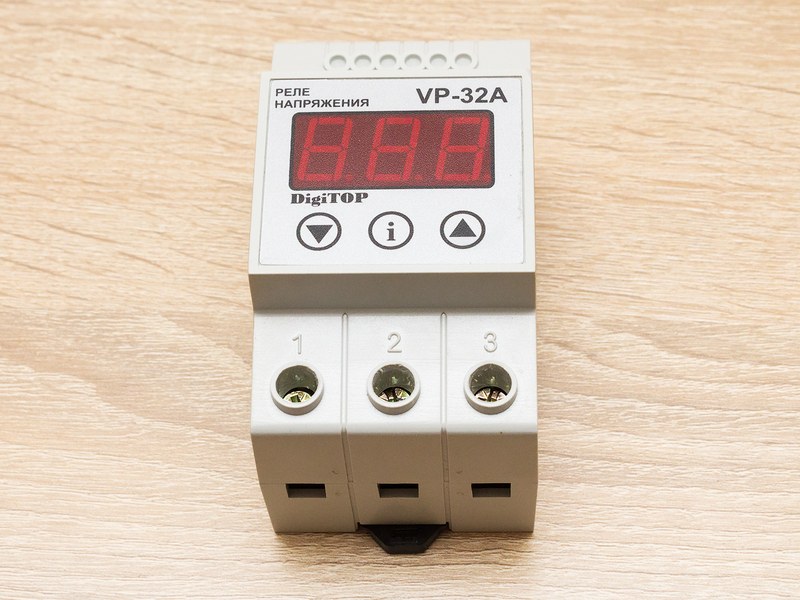

Корпус реле выполнен для установки на DIN-рейку внутри распределительного щита. На лицевой панели размещены цифровой индикатор, органы задания порогов и времени задержки, а также обозначения рабочего состояния. Внутри находятся измерительный электронный блок, схема управления, источник питания и силовой коммутационный элемент. Клеммы предназначены для подключения входной сети и отходящей линии защищаемой нагрузки. В типовой схеме однофазную цепь включают последовательно: питающая фаза проходит через силовые клеммы реле к нагрузке; нейтраль подключается согласно схеме, указанной на корпусе или в паспорте. Сечение проводников выбирают по току, способу прокладки и действующим требованиям электромонтажа. Затяжка винтовых зажимов должна соответствовать инструкции изготовителя. Перед монтажом питание отключают, отсутствие напряжения проверяют измерительным прибором, а монтаж выполняет квалифицированный электромонтажник с соблюдением правил электробезопасности.
Настройки и режимы работы
Пользовательские настройки определяют допустимый коридор напряжения и интервал до повторной подачи питания. Корректно заданные значения должны учитывать допустимое напряжение оборудования и стабильность электросети. Для ответственных нагрузок задержка включения помогает исключить многократное подключение при кратковременных колебаниях после аварии:
- Контроль перенапряжения — отключение, если измеренное напряжение выше установленного верхнего порога,
- Контроль пониженного напряжения — отключение, если значение ниже установленного нижнего порога,
- Задержанное включение — выдержка времени после возврата напряжения в допустимый диапазон,
- Нормальная работа — питание нагрузки при напряжении между нижним и верхним порогами,
- Индикация аварии — отображение текущего напряжения либо состояния отключения согласно версии прибора.
Таким образом, реле DigiTOP 32 А обеспечивает контроль напряжения однофазной сети и автоматическое размыкание цепи при выходе параметров за заданные пределы. Уставки верхнего и нижнего напряжения, задержка повторного включения и корректное включение в щит определяют практическую эффективность защиты. Номинальный ток, мощность и диапазоны регулировки необходимо сверять с паспортом конкретной версии, а нагрузку рассчитывать с учетом пусковых режимов. Компания «Олниса» поставляет промышленное оборудование для предприятий и объектов инфраструктуры. В каталоге «Олниса» представлены электротехнические изделия для комплектации производственных и распределительных систем. Поставка оборудования DigiTOP через «Олниса» помогает обеспечить снабжение проектов надежными средствами контроля параметров электросети.
