Поставка газового мультиблока DUNGS MB ZRDLE 412 B01 S20 для промышленных систем горения

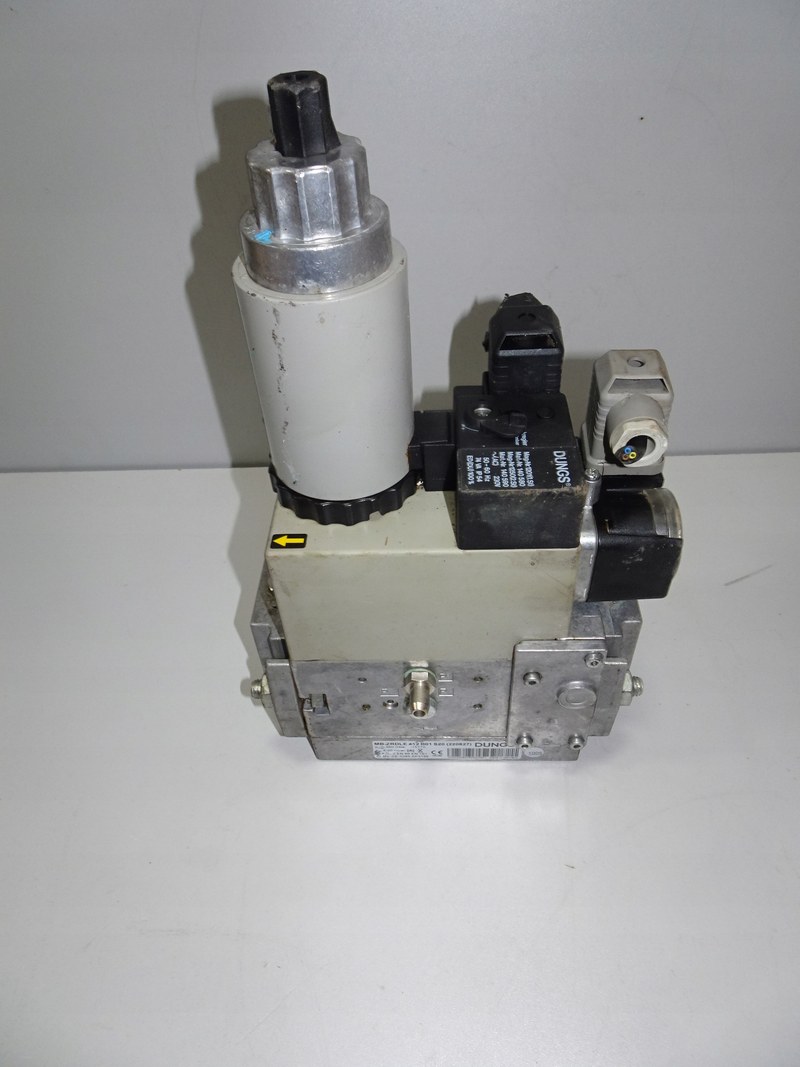

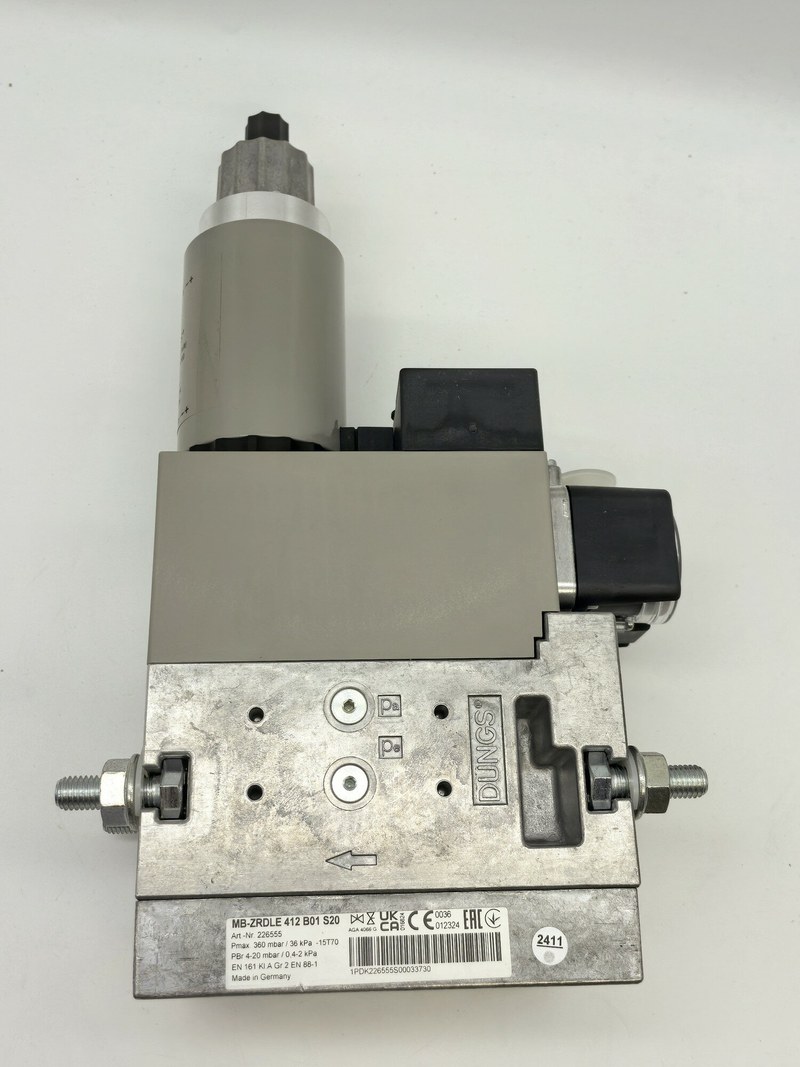

DUNGS MB-ZRDLE 412 B01 S20 — комбинированный узел газовой арматуры, предназначенный для подачи и регулирования газа в автоматизированных горелочных установках. В едином корпусе объединены запорные клапаны, регулятор давления, настройка расхода и контрольные точки. Такая конструкция уменьшает количество отдельных соединений и делает газовый тракт компактнее. Мультиблок применяют как исполнительный элемент системы управления горелкой.

Технические характеристики

При проверке совместимости важны не только наименование и серия, но и количественные параметры на шильдике. Для MB-ZRDLE 412 B01 S20 в первую очередь устанавливают допустимое рабочее давление, присоединительный размер, электрическое исполнение, диапазон регулирования, пропускную способность и температурные ограничения. Без паспорта точные пределы конкретной модификации подтвердить нельзя; обозначение модели само по себе не задает числовые значения этих величин. Не следует принимать значения похожего изделия за данные данной версии. Основные параметры, которые необходимо сверить и внести в документацию установки:

• число автоматических запорных клапанов — 2,
• тип устройства — комбинированный мультиблок с регулированием газового давления,
• присоединительный размер — по маркировке корпуса и монтажному чертежу,
• максимальное рабочее давление — по паспорту и шильдику изделия, в мбар,
• входное давление и диапазон настройки — по документации конкретного исполнения,
• пропускная способность — по графику изготовителя для конкретного газа и перепада давления,
• напряжение катушек — по маркировке привода; подключение только к заданному значению,
• частота сети — согласно маркировке катушки, часто указывается исполнение на 50/60 Гц,
• степень защиты и температура окружающей среды — по паспорту изделия,
• вид газа — только топливо, совместимое с материалами и разрешенное изготовителем.

Конструкция и принцип действия

В составе мультиблока последовательно расположены два автоматических запорных клапана и узел регулирования давления. Электромагнитные катушки перемещают клапанные элементы при подаче управляющего напряжения; пружинный возврат закрывает проход при его снятии. Такая схема обеспечивает автоматическое прекращение подачи при потере питания или команде аварийной цепи. Герметичность закрытия зависит от состояния уплотнений, чистоты газа и соблюдения условий эксплуатации. Обозначение ZR указывает на наличие встроенного регулятора, поддерживающего настроенное выходное давление в пределах характеристик конкретного исполнения. Регулятор не повышает давление: он ограничивает и стабилизирует поток при допустимом входном давлении. Индекс DLE связан с предусмотренными конструкцией функциями регулирования расхода и ступенчатого открытия. На пусковом этапе ограниченный расход позволяет формировать более плавную подачу, а после перехода в рабочее состояние клапан обеспечивает требуемый расход. Настройки и последовательность процессов определяются конфигурацией горелки. Узлы мультиблока выполняют следующие функции:

• первый автоматический клапан перекрывает вход газа при отсутствии команды,
• второй клапан создает дополнительную ступень автоматического отсечения,
• регулятор поддерживает заданное давление после узла в установленном диапазоне,
• устройство ступенчатого открытия ограничивает расход на предусмотренной фазе пуска,
• регулировочный элемент задает расход в пределах характеристики конкретной версии,
• контрольные штуцеры дают возможность измерять давление до и после арматуры.

Режимы работы и настройка

Рабочие состояния мультиблока можно описать так:

• закрытое — катушки обесточены, газовый тракт отсечен,
• пусковое — активна предусмотренная ступень с ограниченным начальным расходом,
• рабочее — клапаны открыты по команде, давление и расход соответствуют настройке,
• аварийное — защитная команда отключает катушки и прекращает подачу газа,
• контрольное — измерительными приборами проверяют давление и герметичность узла.

Алгоритм цикла задает автомат горения: после разрешающих проверок выполняется предварительная вентиляция, затем открывается подача для розжига и контролируется наличие пламени. При неподтвержденном розжиге или аварийном сигнале команда снимается, а клапаны закрывают газовый тракт. Время вентиляции и розжига задаются автоматикой, а не мультиблоком. Давление настраивают по манометру отдельно на входе и выходе; значения фиксируют в мбар для пускового и рабочего режимов.

Таким образом, DUNGS MB-ZRDLE 412 B01 S20 объединяет функции автоматического перекрытия газа, регулирования давления и настройки подачи в компактном корпусе. Надежность работы зависит от соответствия параметров изделия горелке, корректной интеграции с автоматикой и регулярного контроля герметичности. Числовые пределы конкретного исполнения подтверждают по шильдику и паспорту, а измеренные значения фиксируют при вводе в работу. Компания «Олниса» поставляет промышленное оборудование для производственных объектов и инженерных систем. В ассортименте представлены изделия для комплектации газовых и тепловых установок, включая оборудование DUNGS. «Олниса» обеспечивает поставку промышленного оборудования от известных производителей для предприятий различных отраслей.
