Мультиметр Fluke 75: контроль напряжения, тока и сопротивления

Fluke 75 — портативный цифровой мультиметр семейства Fluke 70 для измерений в цепях постоянного и переменного тока. Он сочетает функции вольтметра, амперметра, омметра, проверки диодов и прозвонки проводников. Его применяют в автоматике, распределительных щитах и электронных узлах. При диагностике можно установить наличие питания, оценить ток нагрузки, проверить целостность контактов и выявить повреждение проводника.

Технические характеристики

Для классического Fluke 75 характерны следующие ориентировочные параметры:

• тип — цифровой мультиметр с автовыбором диапазона,
• индикация — до 3200 отсчетов,
• постоянное напряжение — пределы порядка 0,32; 3,2; 32; 320 и 1000 В, с определением знака полярности,
• переменное напряжение — пределы порядка 3,2; 32; 320 и 750 В для сигналов, допустимых по частоте,
• постоянный и переменный ток — через токовые входы, до 10 А; длительность работы на верхнем пределе ограничена инструкцией,
• сопротивление — от сотен ом до 32 МОм с автоматическим изменением масштаба,
• входное сопротивление при измерении напряжения — типовое значение 10 МОм,
• погрешность DC V — ориентировочно ±(0,3 % показания + 1 отсчет),
• индикация результата — ЖК-экран с указанием полярности,
• питание — батарея 9 В с автономной работой без внешнего источника.

При диапазоне 3,2 В и 3200 отсчетах шаг индикации составляет 0,001 В. Разрешение не равно точности: важны погрешность, температура, щупы и форма сигнала. Например, 0,3 % от 10 В соответствует 0,03 В еще до учета добавки в отсчетах. При работе на пределе 32 В шаг индикации составляет около 0,01 В.

Принцип действия

Fluke 75 преобразует входной аналоговый сигнал в цифровое показание. Алгоритм предварительной обработки зависит от измеряемой величины:

• постоянное напряжение — поступает через высокоомный делитель на аналого-цифровой преобразователь,
• переменное напряжение — выпрямляется и преобразуется в показание с учетом способа детектирования,
• ток — вызывает падение напряжения на калиброванном шунте, которое затем переводится в амперы,
• сопротивление — вычисляется по отклику цепи на тестовый сигнал, создаваемый источником внутри прибора,
• тест диодов — определяет прямое падение напряжения при испытательном токе и выявляет короткое замыкание,
• прозвонка — включает звук при сопротивлении ниже порога, позволяя искать обрывы без наблюдения за экраном.

При автоматическом выборе предела тракт переключается по величине сигнала. Это сокращает ручные операции, но не гарантирует безопасность подключения: токовые гнезда запрещено использовать для измерения напряжения. Переключать провода следует при отключенном исследуемом питании.

Конструкция и электрическая защита

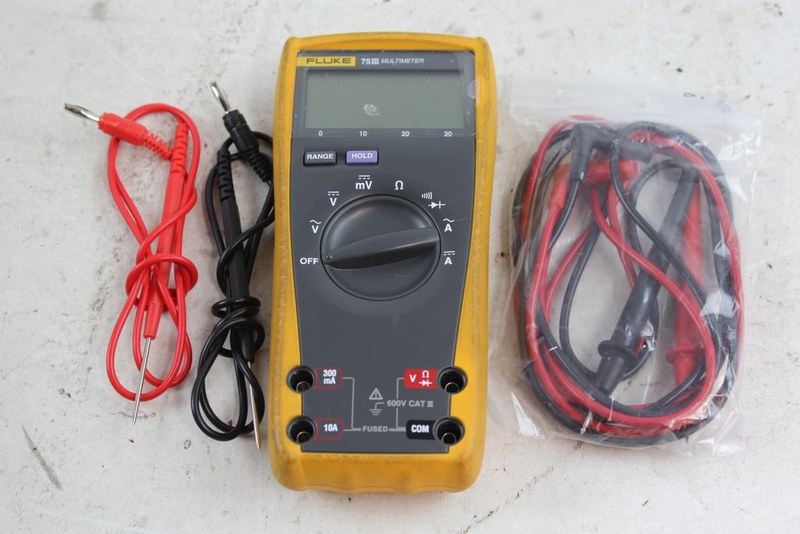

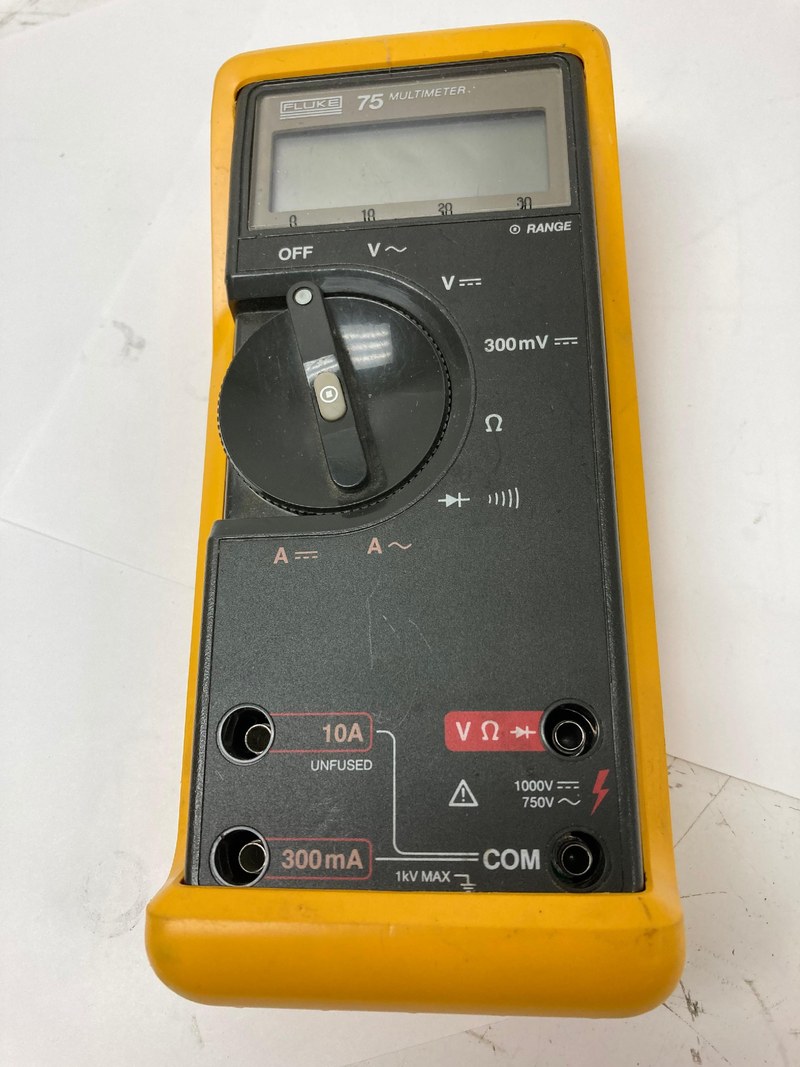

Прибор собран в переносном изолирующем корпусе. Его основные конструктивные элементы:

• изоляционный корпус — отделяет электрические цепи от оператора и защищает внутреннюю плату от случайного контакта,
• переключатель — задает величину и включает соответствующие делители либо токовые шунты,
• COM — общий разъем для черного измерительного провода,
• V/ — вход для красного провода при контроле напряжения, сопротивления и диодов,
• токовые гнезда — вводят ток на шунты через предусмотренные предохранители,
• плата — содержит входные резисторы, защитные элементы, преобразователь и коммутацию,
• дисплей — отображает измеренное значение и знак полярности без ошибки параллакса.

В токовых цепях необходимы исправные предохранители установленного типа. Перед измерением проверяют щупы и изоляцию. Категорию безопасности CAT нельзя определять только по названию модели: допустимые условия указаны на конкретном приборе. Старые экземпляры требуют проверки состояния контактов, крышки батарейного отсека и предохранителей.

Режимы измерения

Схема включения зависит от выбранной величины. Доступные режимы охватывают следующие операции:

• DC V — параллельное измерение напряжения источников, шин питания и полярности,
• AC V — параллельное измерение переменного напряжения, в частности в сетях 50 Гц,
• DC A — последовательное включение в разрыв заранее обесточенной цепи для контроля постоянного тока,
• AC A — последовательное измерение переменного тока при соблюдении ограничений по нагреву шунта,
• — измерение сопротивления в обесточенной цепи после разрядки конденсаторов,
• диодный тест — оценка прямого падения напряжения и выявление нарушения проводимости перехода,
• прозвонка — обнаружение обрывов проводников, соединительных клемм и контактов.

В переменных цепях важны частота и форма волны. Для мультиметров данного поколения характерно усредняющее детектирование, калиброванное по синусоиде: искаженный сигнал вызывает дополнительную ошибку. Перед измерением сопротивления разряжают конденсаторы. На практике целесообразно сначала проверить отсутствие напряжения, затем перевести переключатель в режим ; измерение тока выполняют только после оценки ожидаемой нагрузки.

Преимущества в эксплуатации

Основные эксплуатационные достоинства Fluke 75:

• автопереключение пределов ускоряет последовательные замеры,
• несколько функций позволяют проверять питание и целостность цепей,
• цифровой экран упрощает считывание показаний,
• батарейное питание обеспечивает мобильность и независимость от сетевого источника.

Таким образом, Fluke 75 пригоден для базовых измерений при исправном тракте и правильном подключении. Его функциональность особенно востребована при проверке шкафов управления, цепей питания и ремонтных испытаниях. «Олниса» поставляет промышленное оборудование и измерительную технику Fluke. Поставки мультиметров «Олниса» охватывают приборы для эксплуатации электрических сетей и диагностики производственных систем. Компания поставляет измерительные приборы предприятиям разных отраслей.
