Токоизмерительные клещи Fluke 337 — контроль параметров электрооборудования
Fluke 337 — цифровые токоизмерительные клещи для контроля электрических параметров силовых цепей. Прибор объединяет бесконтактное относительно токоведущей жилы измерение тока и контактное измерение напряжения, сопротивления и целостности цепи. Его применяют при исследовании нагрузок электродвигателей, распределительных линий, источников постоянного тока и другого промышленного электрооборудования. Измерение тока выполняется без включения прибора в разрыв проводника. Разъемный магнитопровод охватывает отдельную жилу, а электронная схема преобразует магнитное поле в числовое показание. Для напряжения и сопротивления используются измерительные провода. Такое сочетание позволяет сопоставлять ток нагрузки с напряжением питания и состоянием соединений.
Технические характеристики
Параметры Fluke 337 определяют доступные электрические измерения и ограничения механического исполнения. Погрешность зависит от вида сигнала, частоты, функции и условий измерения:
- Измерение переменного тока — до 999,9 А,
- Измерение постоянного тока — до 999,9 А,
- Разрешение индикации тока — 0,1 А,
- Измерение переменного напряжения — до 600 В,
- Измерение постоянного напряжения — до 600 В,
- Разрешение индикации напряжения — 0,1 В,
- Измерение сопротивления — до 6000 Ом,
- Измерение частоты по токовому сигналу — от 5 до 400 Гц,
- Максимальное раскрытие измерительных губок — 40 мм,
- Электропитание — 2 элемента типоразмера AA,
- Габариты корпуса — приблизительно 248 × 97 × 44 мм,
- Масса прибора — приблизительно 0,384 кг,
- Категория измерений — CAT III 600 В.
В наиболее распространенной области частот 50–60 Гц погрешность измерения переменного тока задается выражением ±(2 % показания + 5 единиц младшего разряда). При разрешении 0,1 А добавочная составляющая составляет 0,5 А. Поэтому для показания 100,0 А соответствующая предельная погрешность равна ±2,5 А.
Принципы работы
Работа токового канала основана на регистрации магнитного поля, создаваемого проводником. Возможность измерять постоянную составляющую обеспечивается чувствительным к статическому магнитному полю преобразователем; простого трансформаторного принципа для такой задачи недостаточно. Для постоянного тока направление поля определяет знак показания. Перед измерением обнуляют показание без проводника внутри губок. Эта операция уменьшает влияние смещения нуля и остаточной намагниченности. Обнуление нельзя выполнять с охваченным проводником, если требуется получить абсолютное значение его тока. Для переменного тока и напряжения применяется True RMS: прибор определяет действующее значение сигнала. Физически оно связано с тепловым действием тока на активное сопротивление. Для синусоиды отношение амплитуды к действующему значению равно √2, однако у импульсного или искаженного сигнала это отношение изменяется. Поэтому расчет по одному среднему выпрямленному значению способен давать систематическую ошибку.
Режимы и функции
Функциональные режимы прибора охватывают установившиеся электрические величины и краткие процессы. Каждая функция имеет собственный способ подключения и назначение:
- Измерение AC A — определение действующего значения переменного тока в отдельном проводнике,
- Измерение DC A — определение постоянного тока с отображением полярности относительно ориентации клещей,
- Измерение AC V — контроль действующего значения переменного напряжения через измерительные провода,
- Измерение DC V — контроль постоянного напряжения с учетом знака подключения,
- Измерение сопротивления — оценка сопротивления обесточенного участка цепи,
- Проверка целостности — звуковая индикация проводящего соединения,
- Измерение частоты — определение частоты периодического токового сигнала,
- Inrush — регистрация пускового тока при включении нагрузки,
- MIN/MAX — фиксация минимальных и максимальных измеренных значений,
- HOLD — удержание показания на экране,
- Подсветка дисплея — повышение читаемости показаний при недостаточном освещении.
Регистрация Inrush ориентирована на пусковой процесс, например при включении асинхронного двигателя. Полученный результат характеризует ток в заданном измерительном интервале и не тождествен мгновенной амплитуде первого пика. MIN/MAX используют для наблюдения изменений нагрузки; эта функция также не заменяет осциллографическую запись переходного процесса.
Конструкция и условия измерений

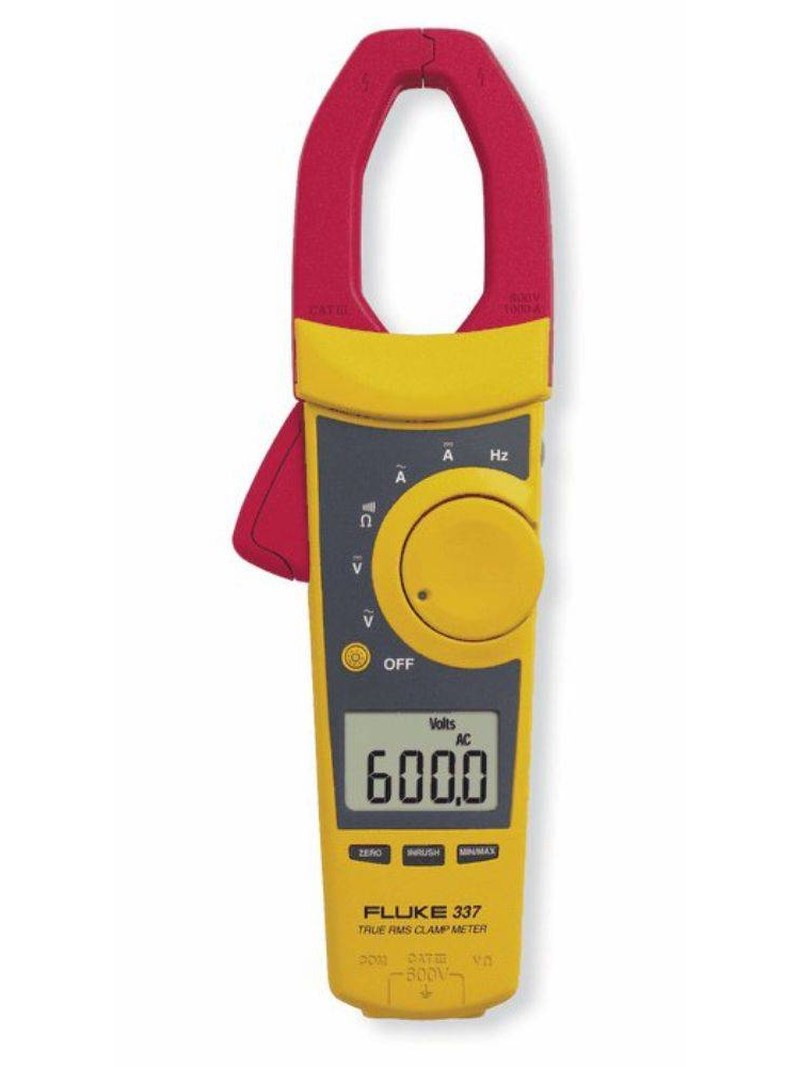

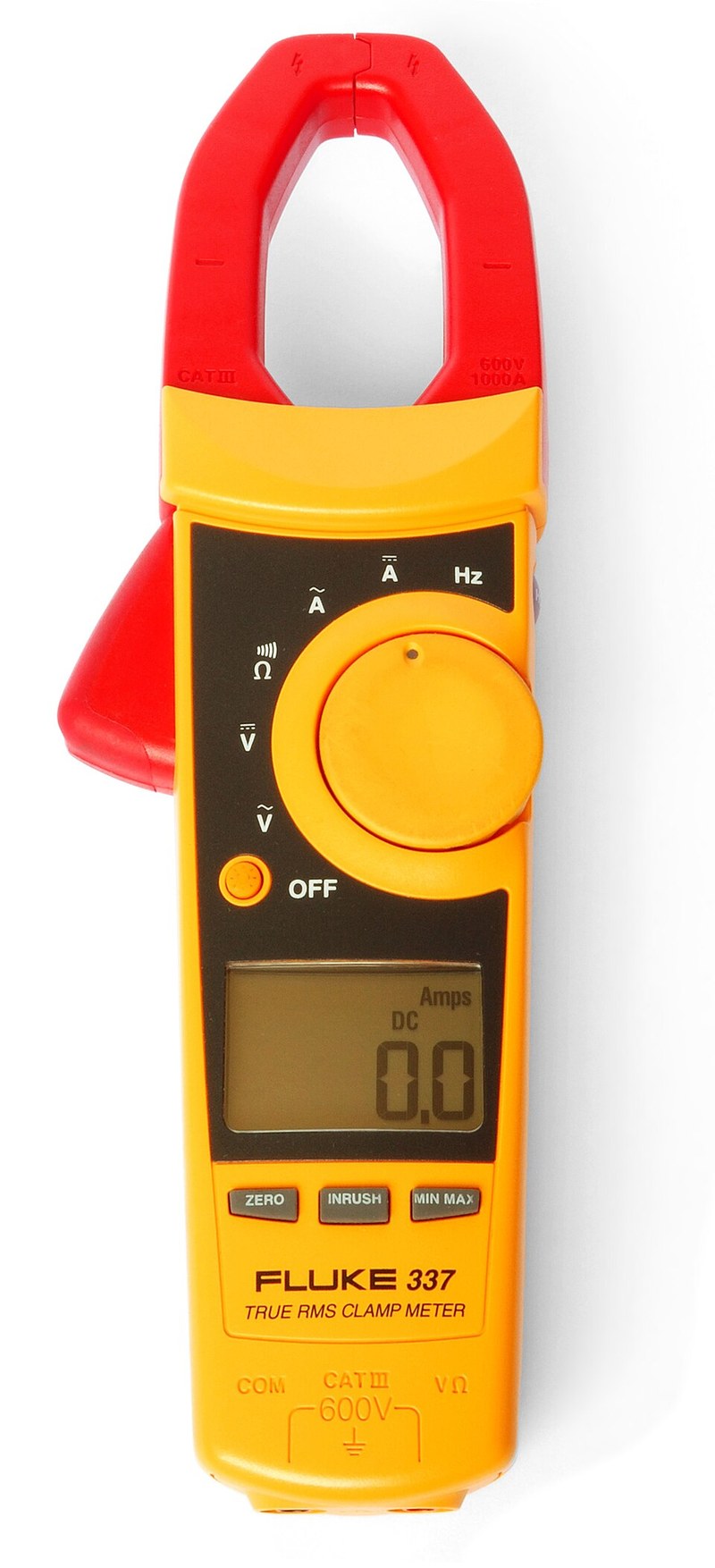

Конструкция Fluke 337 включает разъемные губки, механизм для их раскрытия, переключатель функций, дисплей, кнопки управления и гнезда измерительных проводов. Замыкание магнитопровода существенно для воспроизводимости результата: загрязнение сопрягаемых поверхностей или неполное закрытие губок изменяет условия преобразования поля. При измерении рабочего тока внутри клещей должен находиться один проводник. Одновременный охват прямого и обратного проводников приводит к взаимной компенсации магнитных полей. Разность токов таких жил связана с утечкой, однако Fluke 337 не является специализированным измерителем малых токов утечки. Напряжение измеряют параллельно контролируемому участку. Сопротивление и целостность проверяют после снятия напряжения и разряда накопителей энергии. Перед измерением тока оценивают влияние соседних силовых проводников и располагают исследуемую жилу внутри губок без механического перекоса. Предел 40 мм относится к раскрытию губок, а не к допустимой площади сечения жилы.
Таким образом, Fluke 337 объединяет измерение токов до 999,9 А, напряжений до 600 В и функции исследования пусковых режимов. Достоверность результатов определяется соблюдением условий измерения, правильным охватом проводника и учетом погрешности. Прибор подходит для количественного контроля нагрузок и сопоставления электрических параметров промышленного оборудования. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Заказывайте Fluke 337 в «Олниса» для оснащения предприятий токоизмерительными клещами. «Олниса» — ваш поставщик оборудования для производственных задач.
