Анализаторы Fluke 430: контроль качества электропитания на предприятии
Fluke 430 обозначает семейство переносных анализаторов качества электроэнергии, а не единственную модель с неизменными характеристиками. Приборы предназначены для исследования напряжения, тока, мощности и событий, нарушающих нормальный режим электроснабжения. В серию входят исполнения разных поколений, поэтому числовые параметры необходимо относить к конкретной модификации.
Технические характеристики
Основные параметры Fluke 435-II определяют возможности регистрации и условия применения прибора:
- каналы напряжения — 4, с использованием общего опорного подключения,
- каналы тока — 4, для трех фазных проводников и нейтрали,
- диапазон измерения действующего напряжения — до 1000 В,
- номинальные частоты исследуемой сети — 50 и 60 Гц,
- анализ гармоник напряжения и тока — до 50-го порядка,
- частота дискретизации при регистрации быстрых переходных процессов — до 200 квыб./с,
- предельное регистрируемое пиковое напряжение переходных процессов — 6000 В,
- цветной жидкокристаллический дисплей — диагональ 5,7 дюйма,
- разрешение дисплея — 320 × 240 пикселей,
- категории измерений — CAT III 1000 В и CAT IV 600 В,
- степень защиты корпуса — IP51,
- рабочая температура — от 0 до +40 C,
- размеры корпуса — 265 × 190 × 70 мм,
- масса с аккумулятором — около 2 кг.
Конструкция и организация измерений

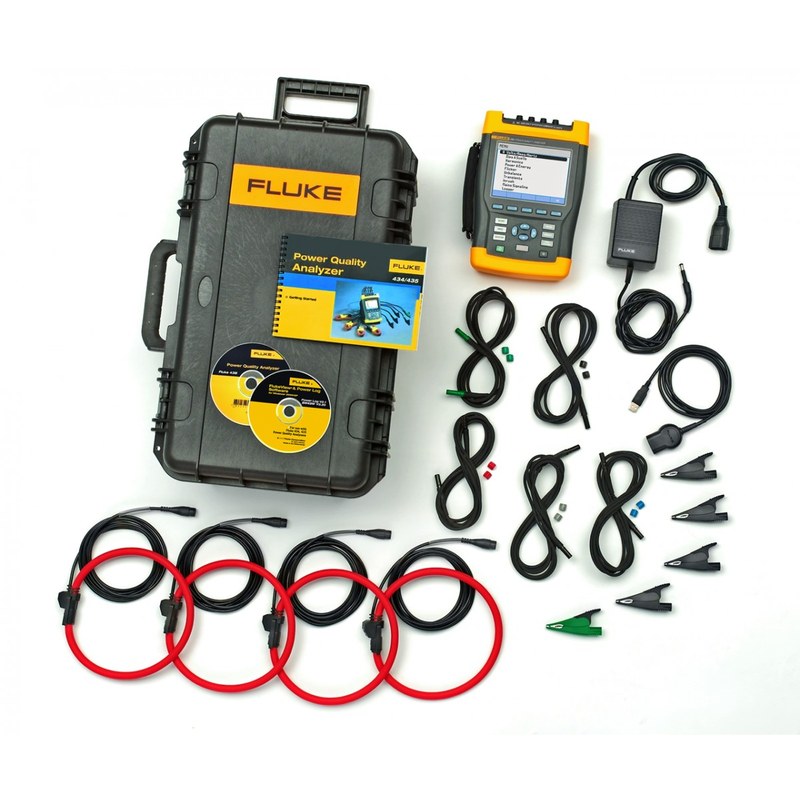

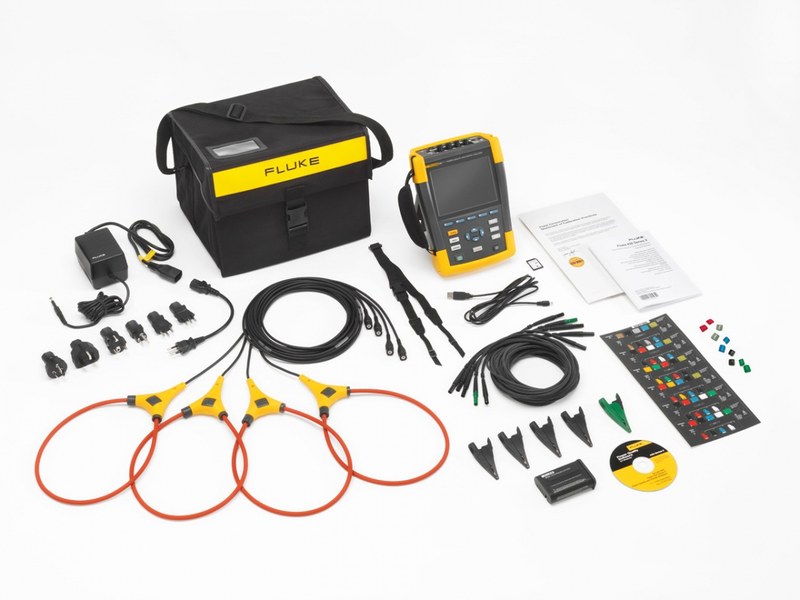

Прибор объединяет входные цепи, аналого-цифровое преобразование, вычислительный блок, память, дисплей и аккумуляторное питание. Напряжение поступает через измерительные провода, а ток определяется внешними клещами или гибкими преобразователями. Такая схема позволяет исследовать токовую нагрузку без последовательного включения анализатора в силовую цепь. Конструкция включает следующие функциональные элементы:
- защищенные входы напряжения с цветовой идентификацией фаз,
- разъемы внешних токовых преобразователей,
- экран для числовых результатов, графиков и векторных диаграмм,
- клавиатуру выбора режимов и настройки регистрации,
- внутреннюю память для сохранения измерительных сеансов,
- интерфейс передачи записанных данных на компьютер,
- аккумуляторный отсек и разъем внешнего питания.
Гибкий датчик на основе катушки Роговского формирует сигнал, пропорциональный скорости изменения тока. После интегрирования сигнал используется для вычисления формы тока и его действующего значения. Такой преобразователь предназначен для переменного тока; возможность измерения постоянной составляющей нельзя автоматически переносить на него с других типов датчиков. Ошибка измерения тока также зависит от самого преобразователя, его положения и выбранного диапазона.
Принципы обработки сигналов
Анализатор оцифровывает сигналы напряжения и тока и рассчитывает параметры на согласованных временных интервалах. Действующее значение определяется через усреднение квадратов мгновенных отсчетов с последующим извлечением квадратного корня. Этот принцип позволяет учитывать несинусоидальную форму сигнала, которая возникает при работе преобразовательной техники и импульсных источников питания. При частоте 50 Гц третья гармоника соответствует 150 Гц, пятая — 250 Гц, а пятидесятая — 2500 Гц. При частоте 60 Гц значения составляют 180, 300 и 3000 Гц. Коэффициент суммарных гармонических искажений выражает соотношение гармонических составляющих и выбранной опорной величины. При сравнении результатов необходимо учитывать принятую нормировку и длительность интервала усреднения.
Режимы исследования сети
Режимы Fluke 435-II охватывают текущие измерения и длительную регистрацию. Основные задачи представлены следующим перечнем:
- измерение напряжения, тока и частоты с отображением числовых значений,
- осциллографическое представление формы напряжения и тока,
- векторная диаграмма для проверки фазовых соотношений,
- анализ мощности и накопленной электрической энергии,
- измерение гармоник и суммарных гармонических искажений,
- оценка несимметрии трехфазных напряжений и токов,
- регистрация провалов, повышений напряжения и прерываний питания,
- исследование фликера, характеризующего колебания напряжения,
- регистрация пусковых токов при включении нагрузки,
- обнаружение переходных процессов и запись связанных осциллограмм,
- длительное журналирование выбранных электрических параметров.
Провал определяется относительно заданного опорного напряжения и порога события. Например, при опорном значении 230 В порог 90 % соответствует 207 В. Это пример настройки, а не универсальная граница для всех объектов. При регистрации пуска двигателя сопоставляют токовый бросок, продолжительность разгона и одновременное снижение напряжения. Для несимметрии оценивают соотношение составляющих прямой и обратной последовательностей.
Таким образом, Fluke 430 объединяет средства количественной оценки качества электроэнергии и исследования событий в трехфазных цепях. Для Fluke 435-II сочетание гармонического анализа, регистрации переходных процессов и журналирования дает описание состояния сети. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Поставка анализаторов серии Fluke 430 от «Олниса» обеспечивает предприятия оборудованием для контроля электрических параметров. «Олниса» — поставщик промышленного оборудования для оснащения производственных объектов.
