Люксметр Fluke 941: особенности конструкции, принципы работы и области применения
Fluke 941 представляет собой переносной цифровой люксметр для определения освещенности рабочих поверхностей, помещений и отдельных зон технологического оборудования. Прибор регистрирует световой поток, падающий на приемную площадку фотодатчика, и отображает результат в люксах либо фут-канделах. Его применяют при обследовании искусственного освещения, проверке распределения света и сравнении условий на разных участках производства.
Технические характеристики
Основные параметры Fluke 941 описывают диапазон регистрации, единицы представления результата и устройство измерительного канала. Для интерпретации показаний существенны следующие характеристики:
- измеряемая физическая величина — освещенность приемной поверхности,
- верхний предел измерения освещенности — 200 000 лк,
- верхний предел в альтернативной системе единиц — 20000 фут-кандел,
- соотношение единиц — 1 фут-кандела приблизительно равна 10,764 лк,
- физическое определение люкса — 1 лм светового потока на 1 м2 площади,
- наилучшее разрешение при измерении в люксах — 0,01 лк,
- индикация результата — цифровой жидкокристаллический дисплей,
- измерительный приемник — выносной фотодатчик с соединительным кабелем,
- рабочие функции — измерение, удержание показаний и регистрация экстремальных значений,
- источник питания — батарея номинальным напряжением 9 В.
Для модели указывается базовая погрешность ±(3 % показания + 5 единиц младшего разряда) при заданных условиях и спектре контрольного источника. Процентная составляющая пропорциональна показанию, тогда как добавочная составляющая зависит от выбранного предела. При измерении источников с другим спектральным распределением необходимо учитывать спектральное несоответствие фотоприемника.
Принцип измерения
Работа люксметра основана на преобразовании оптического излучения в электрический сигнал. Свет поступает на чувствительный элемент через оптическую систему приемника. Возникающий сигнал обрабатывается электронной схемой и пересчитывается в единицы освещенности. Последовательность преобразования включает следующие операции:
- поступление светового потока на приемную поверхность датчика,
- формирование электрического отклика фоточувствительного элемента,
- спектральную коррекцию чувствительности измерительного канала,
- учет углового распределения падающего излучения,
- преобразование аналогового сигнала в цифровое значение,
- отображение результата в выбранных единицах.
Спектральная коррекция приближает отклик прибора к чувствительности человеческого глаза при дневном зрении. Ее необходимость обусловлена тем, что одинаковая энергетическая мощность излучения разных длин волн воспринимается неодинаково. Максимум стандартной функции световой эффективности находится около 555 нм. Поэтому люксметр оценивает фотометрическую величину, отличающуюся от мощности излучения в ваттах. Угловая коррекция связана с косинусным законом освещенности плоской поверхности. При одинаковых прочих условиях луч, падающий под углом 60 к нормали, дает составляющую освещенности, равную 0,5 значения при нормальном падении. Реальная точность такой коррекции определяется конструкцией приемника; произвольный наклон датчика изменяет измеряемую величину, а не только удобство наблюдения.
Конструкция и рабочие функции

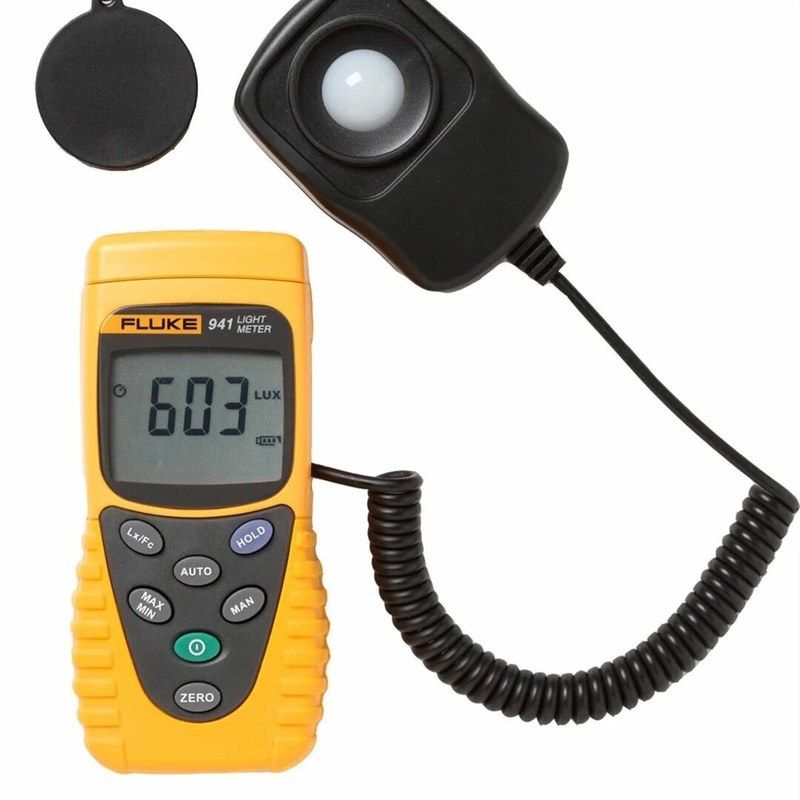

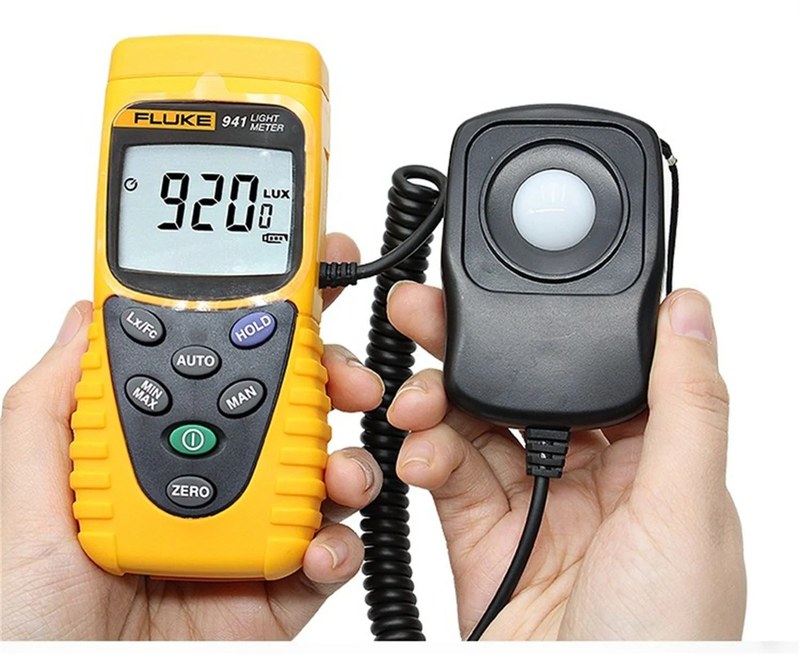

Выносное исполнение приемника позволяет отделить точку измерения от положения дисплея. Датчик располагают на рабочем столе, возле контрольной поверхности или в выбранном узле измерительной сетки, а показание считывают с основного блока. Такая компоновка уменьшает вероятность затенения приемной площадки корпусом прибора при правильном размещении оператора. Функциональные возможности используются в зависимости от задачи обследования. Основные операции прибора имеют следующее назначение:
- текущее измерение — наблюдение за освещенностью в точке размещения датчика,
- выбор единиц — представление результата в люксах или фут-канделах,
- удержание показаний — фиксация отображаемого значения для последующего считывания,
- регистрация максимума — сохранение наибольшего зарегистрированного значения,
- регистрация минимума — сохранение наименьшего зарегистрированного значения.
Удержание результата удобно при измерениях в местах, где невозможно одновременно наблюдать дисплей и контролировать положение датчика. Минимум и максимум помогают обнаружить изменения освещенности за время наблюдения. Эти функции не заменяют измерения коэффициента пульсации: экстремальные показания обычного люксметра не дают полного описания быстрых колебаний светового потока.
Таким образом, Fluke 941 обеспечивает количественную оценку освещенности и помогает исследовать распределение света на производственных поверхностях. Выносной датчик, диапазон до 200000 лк и функции фиксации показаний делают прибор удобным для последовательных обследований. Достоверность результата зависит от правильного положения приемника, выбранного предела и учета спектра источника. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Поставка люксметров Fluke 941 позволяет предприятиям оснащать производственные подразделения средствами контроля освещенности. «Олниса» — поставщик оборудования для технических задач промышленности.
