Калибраторы Fluke для проверки датчиков и измерительных цепей

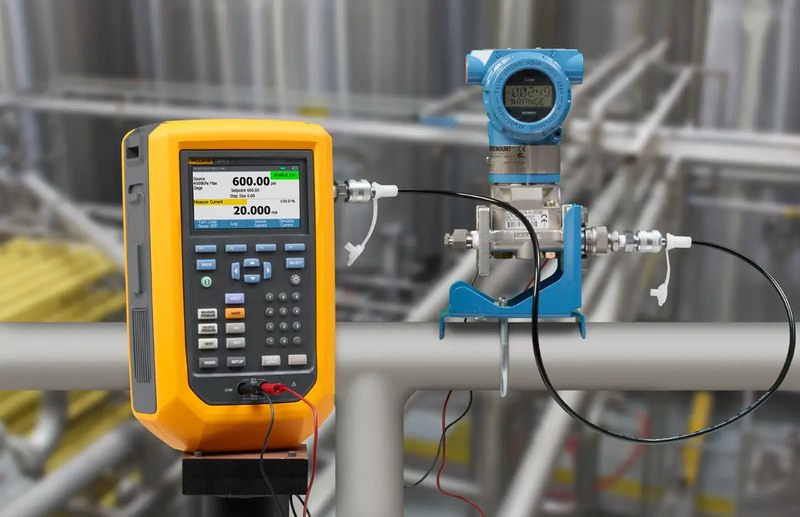

Калибраторы Fluke предназначены для воспроизведения и измерения нормированных электрических и технологических сигналов при проверке измерительных приборов. Их применяют при обслуживании датчиков давления, температуры, расхода и уровня. Прибор не только измеряет величину, но и задает известное значение для сравнения с показаниями проверяемого канала.
Технические характеристики и нормируемые сигналы
В автоматике применяют унифицированные токовые сигналы и напряжения. Основные параметры цепей:
- стандартный токовый диапазон — 4–20 мА, полный размах 16 мА,
- нулевая и верхняя точки шкалы — 4 и 20 мА соответственно,
- контрольные уровни 25, 50 и 75 % — 8, 12 и 16 мА,
- диапазон аналогового напряжения — 0–10 В,
- напряжение на резисторе 250 Ом при токе 4–20 мА — 1–5 В,
- номинальное питание измерительной петли — 24 В постоянного тока при наличии такой функции,
- номинальное сопротивление термопреобразователя Pt100 при 0 C — 100 Ом,
- номинальное сопротивление термопреобразователя Pt1000 при 0 C — 1000 Ом.
Указанные значения характеризуют типовые цепи, а не пределы каждой модели. Паспорт прибора устанавливает диапазоны, разрешение, погрешность, температурный коэффициент и нагрузку. Шаг установки 0,001 мА равен 1 мкА, но не гарантирует погрешность 1 мкА: разрешение не тождественно точности.
Режимы измерения и воспроизведения

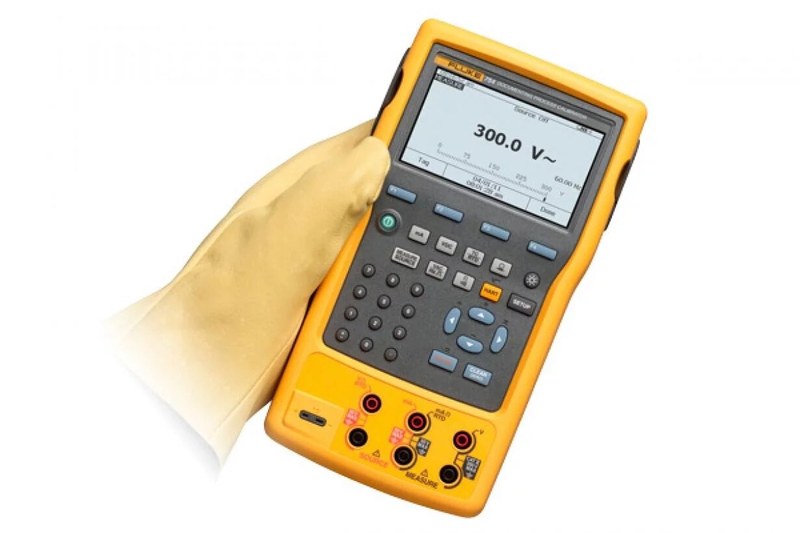

Fluke 705, 709, 725 и 754 отличаются функциональностью. Возможные режимы:
- измерение постоянного тока в цепи без изменения установленного регулирующего воздействия,
- источниковое воспроизведение тока для проверки аналоговых входов контроллера,
- имитация двухпроводного преобразователя с использованием внешнего питания петли,
- измерение и воспроизведение постоянного напряжения для проверки входов и выходов,
- моделирование сопротивления термодатчика и считывание реального сопротивления,
- формирование сигнала термопары с компенсацией температуры холодного спая,
- подача ступенчатых и линейно изменяющихся сигналов для проверки динамики канала,
- совместное измерение одного параметра и воспроизведение другого в двухканальных исполнениях.
Программируемая последовательность 0, 25, 50, 75 и 100 % позволяет проверить соответствие измерительной цепи пяти точкам шкалы. Для сигнала 4–20 мА это токи 4, 8, 12, 16 и 20 мА. Показания сравнивают с заданными значениями и допуском. Обратный ход выявляет гистерезис, повторные циклы — разброс результатов.
Конструкция и измерительный тракт
Основные элементы портативного прибора:
- входной измерительный тракт с защитой от перегрузки и преобразованием сигнала,
- источник регулируемого тока или напряжения с цепью обратной связи,
- аналого-цифровой преобразователь и опорный источник напряжения,
- микроконтроллер с таблицами калибровочных коэффициентов,
- индикатор, клавиатуру и разъемы для измерительных проводников,
- батарейное питание и цепи контроля остаточного заряда,
- интерфейс передачи данных и память результатов у документирующих модификаций.
В режиме измерения ток создает падение напряжения на шунте и затем оцифровывается. При генерации обратная связь стабилизирует выход в пределах допустимой нагрузки. Защита ограничивает последствия ошибочного подключения; категория безопасности указана в паспорте.
Температурные и цифровые функции
Калибраторы температуры Fluke 724 и многофункциональные исполнения работают с термопарами и термосопротивлениями. Для термопар применяется зависимость термоЭДС от температуры по IEC 60584, для платиновых термопреобразователей сопротивления — характеристика по IEC 60751. Перечень поддерживаемых типов J, K, T, E, N, R, S, B зависит от модели. Компенсация холодного спая учитывает температуру опорного соединения. В измерениях давления калибратор получает данные от совместимого внешнего модуля: допустимый диапазон и точность определяются модулем, а не только базовым блоком. Fluke 754 относится к документирующим технологическим калибраторам и поддерживает связь HART. Протокол использует частотную манипуляцию с частотами 1200 и 2200 Гц и скоростью 1200 бит/с, позволяя передавать цифровые данные поверх аналогового сигнала 4–20 мА. Так считывают параметры преобразователя и фиксируют результаты.
Таким образом, калибраторы Fluke обеспечивают воспроизведение, измерение и документирование сигналов, используемых в промышленных системах контроля. Класс прибора определяет используемые процедуры и точность. Компания «Олниса» осуществляет поставки калибраторов Fluke для промышленных предприятий и измерительных лабораторий. «Олниса» поставляет приборы для проверки контуров и метрологического контроля. Купить калибраторы Fluke в «Олниса» можно для оснащения производственных и лабораторных объектов.
