Кабели Hager — компоненты для распределительных систем
Кабели Hager применяются для соединения устройств управления и автоматизации. Назначение изделия определяется артикулом: проводник для передачи данных нельзя автоматически считать силовым кабелем. Электрические характеристики относятся к определенному исполнению; бренд не устанавливает единую конструкцию всех соединений.
Разновидности соединений
Кабель передает сигналы или электрическую энергию между узлами. Назначение соединений определяется интерфейсом и схемой подключения:
- шинные линии автоматизации — обмен управляющими сообщениями между совместимыми устройствами,
- соединения датчиков — передача сигналов температуры, состояния контактов и других измеряемых величин,

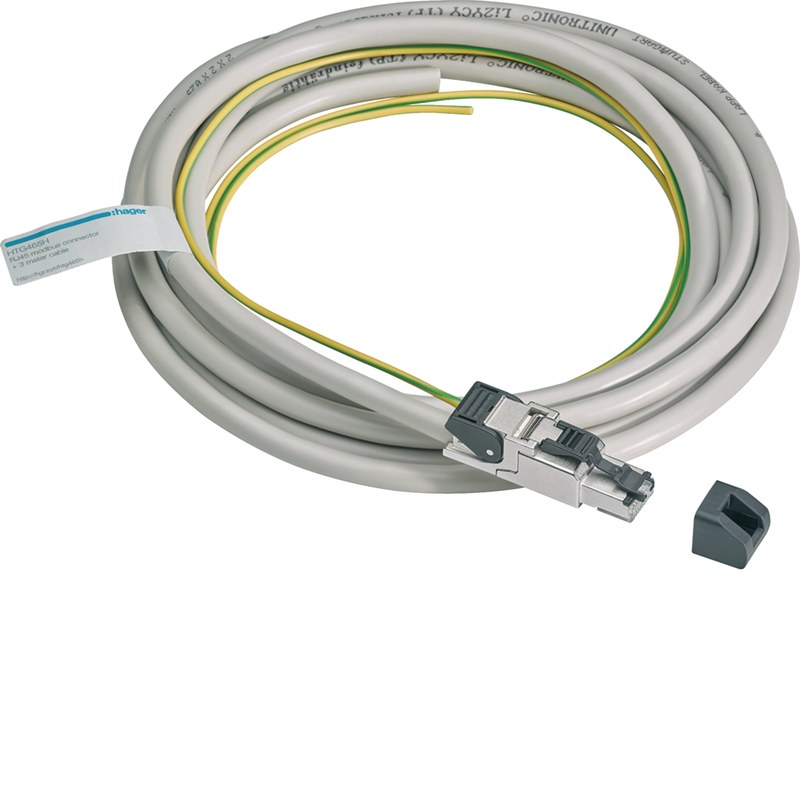

- интерфейсные кабели — подключение аппаратуры через предусмотренные изготовителем разъемы,
- внутренние соединения — электрическая связь модулей внутри распределительных и управляющих сборок,
- питающие соединения — подача напряжения при соответствии кабеля электрическим параметрам нагрузки.

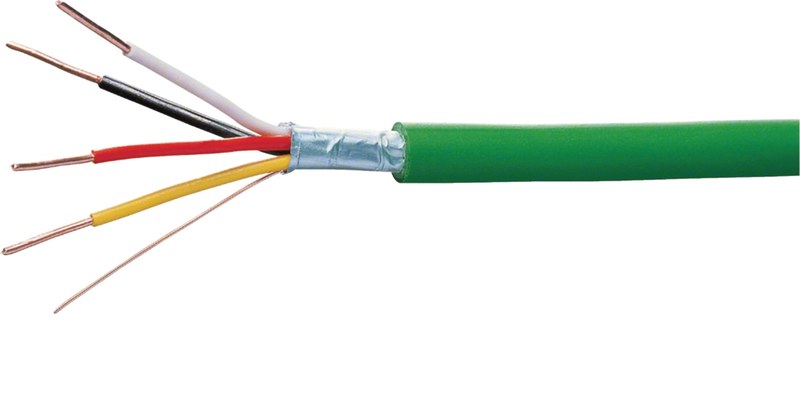

В системе KNX TP витая пара передает питание и информацию: сигнал накладывается на постоянное напряжение. Номинальное питание шины составляет 30 В. Это параметр технологии KNX TP, а не всех кабелей Hager.
Конструкция и материалы
Конструкция обеспечивает проводимость, электрическую прочность и механическую устойчивость. Возможные элементы изделия:
- токопроводящие жилы — медные однопроволочные или многопроволочные проводники,
- изоляция жил — полимерный слой, разделяющий проводники с разными потенциалами,
- скрутка пар — взаимное расположение проводников для уменьшения восприимчивости к помехам,
- экран — металлическая фольга или оплетка для ограничения электромагнитного взаимодействия,
- наружная оболочка — защита внутренних элементов от воздействия окружающей среды,
- разъемы и контактные окончания — средства подключения к совместимым аппаратным портам.
Материал оболочки и число жил зависят от артикула. PVC обозначает поливинилхлорид, LSZH — малое дымообразование и отсутствие галогенов в материале. Огнестойкость и сохранение работоспособности при пожаре являются отдельными характеристиками.
Электрические характеристики
Диаметр проводника и площадь сечения являются разными величинами. Расчет для круглой медной жилы показывает связь параметров:
- диаметр жилы — 0,8 мм в рассматриваемом примере,
- площадь сечения — приблизительно 0,503 мм2 по формуле S = d2/4,
- удельное сопротивление меди при 20 C — приблизительно 0,0175 Ом·мм2/м,
- длина одного проводника — 100 м в расчетной схеме,
- сопротивление одной жилы — приблизительно 3,48 Ом по формуле R = L/S,
- сопротивление двухпроводного контура — приблизительно 6,96 Ом без учета контактов.
Диаметр 0,8 мм не означает сечение 0,8 мм2. Для медной жилы 1,5 мм2 расчетное сопротивление на 100 м составляет 1,17 Ом, для 2,5 мм2 — 0,70 Ом. Фактические значения зависят от конструкции. Температура влияет на сопротивление. При температурном коэффициенте меди около 0,00393 1/C нагрев с 20 до 60 C увеличивает сопротивление приблизительно на 15,7 %. Следовательно, расчет падения напряжения по холодному проводнику может недооценивать потери в работающем соединении.
Передача сигналов и электромагнитная совместимость
Для передачи данных важны форма сигнала и напряжение на входе приемника. Применяются следующие решения:
- симметричная передача — прием полезной разности напряжений между двумя проводниками,
- скрутка пары — уменьшение эффективной площади контура взаимодействия с внешним полем,
- экранирование — ослабление электромагнитной связи при правильном подключении экрана,
- разделение трасс — ограничение взаимного влияния силовых и сигнальных цепей,
- согласование линии — снижение отражений в интерфейсах, предусматривающих согласующую нагрузку.
Сопротивление согласующего элемента нельзя назначать одинаковым для любых интерфейсов. Так, значение 120 Ом характерно для многих линий RS-485, но не является универсальным требованием для KNX TP. Емкость кабеля увеличивает нагрузку на передатчик: при условной погонной емкости 100 пФ/м участок длиной 100 м имеет емкость 10 нФ. Это расчетный пример, а не заявленный параметр продукции Hager.
Таким образом, кабели Hager следует рассматривать как элементы определенных электрических и информационных систем. Надежность соединения зависит от соответствия интерфейса, сопротивления проводников, конструкции изоляции и условий эксплуатации. Компания «Олниса» поставляет промышленное оборудование и кабели Hager. Покупайте кабели Hager в «Олниса» для оснащения электротехнических систем. «Олниса» — поставщик продукции для промышленности и автоматизации.
