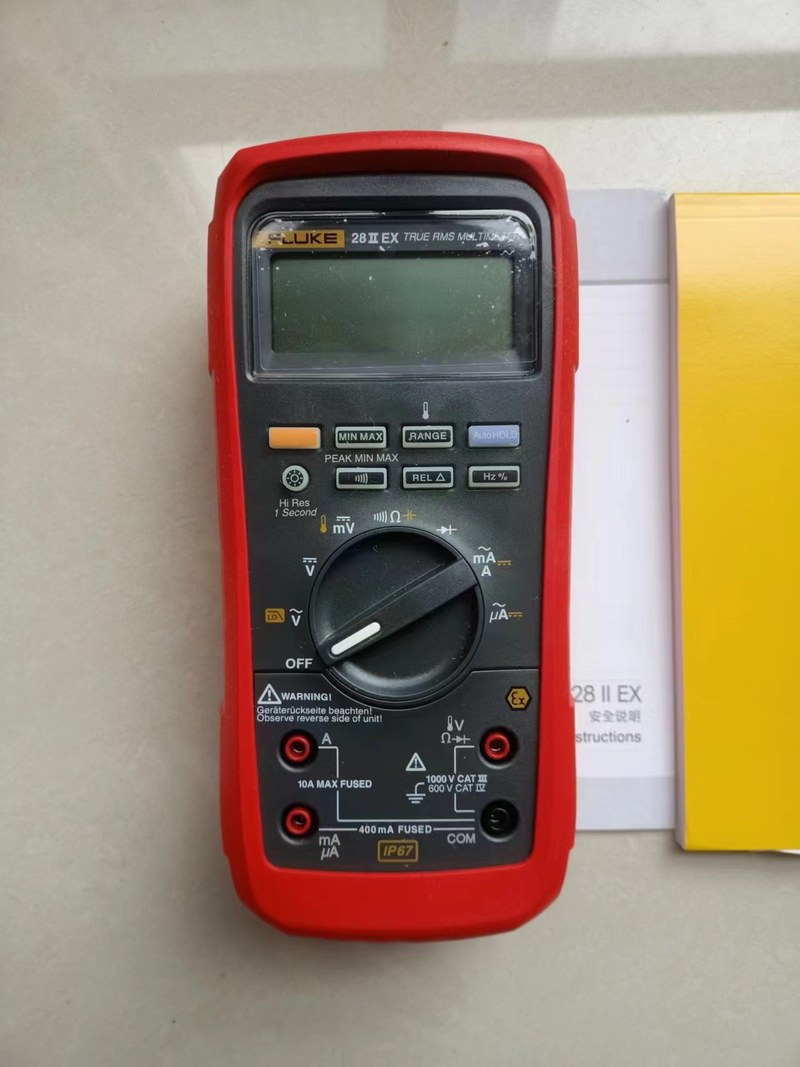

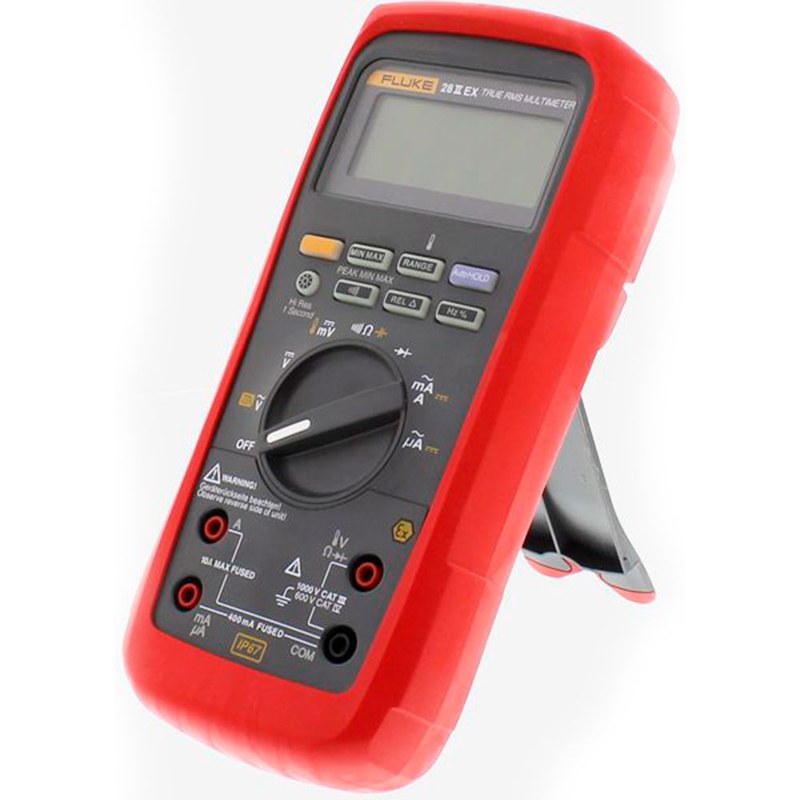

Искробезопасный мультиметр Fluke 28 II Ex для промышленной диагностики
Fluke 28 II Ex представляет собой переносной цифровой мультиметр с искробезопасным исполнением для измерений на промышленных объектах. Устройство измеряет напряжение, ток, сопротивление, емкость, частоту и температуру. Модель сочетает электрическую защиту, герметичный корпус и взрывозащищенное исполнение. Искробезопасность обеспечивается конструкцией измерительных цепей и ограничением энергии, способной вызвать воспламенение.
Технические характеристики
Измерительные и эксплуатационные параметры прибора включают следующие значения:
- максимальное измеряемое постоянное и переменное напряжение — 1000 В,
- максимальный измеряемый постоянный и переменный ток — 10 А,
- верхний предел измерения сопротивления — 50 МОм,
- верхний предел измерения емкости — 9999 мкФ,
- верхний предел измерения частоты — 199,99 кГц,
- диапазон измерения температуры с термопарой типа K — от −200 до 1090 C,
- основная точность измерения постоянного напряжения — ±(0,05 % показания + 1 единица младшего разряда),
- разрядность цифровой индикации — 6000 отсчетов,
- разрядность в режиме повышенного разрешения — до 19 999 отсчетов,
- категории электрической безопасности — CAT III 1000 В и CAT IV 600 В,
- степень защиты оболочки от пыли и воды — IP67,
- нормируемая стойкость к падению — с высоты 3 м,
- диапазон рабочей температуры — от −15 до 50 C,
- питание — 3 батареи типоразмера AAA,
- продолжительность работы от батарей — до 400 ч при обычном использовании,
- габариты корпуса — приблизительно 213 × 100 × 63 мм,
- масса прибора с защитным чехлом — приблизительно 870 г.
Пределы температурных измерений зависят также от подключенной термопары. Пределы функций учитывают вместе с категорией цепи.
Конструкция и принцип работы
Измерительный тракт преобразует входную величину в цифровое показание. Напряжение измеряют через делитель, ток — по падению напряжения на шунте, сопротивление — по реакции цепи на испытательный ток. В устройстве предусмотрены следующие конструктивные узлы:
- герметичный корпус с уплотнениями, ограничивающими проникновение пыли и воды,
- защитный чехол, смягчающий ударные воздействия при переноске и падении,
- жидкокристаллический дисплей с подсветкой для работы при недостаточном освещении,
- аналоговая шкала для наблюдения за изменениями измеряемого сигнала,
- раздельные входные гнезда для напряжения, сопротивления и токовых измерений,
- предохранители токовых входов, уменьшающие последствия ошибочного подключения,
- батарейный отсек, рассчитанный на применение разрешенных элементов питания.
В режиме True RMS вычисляется квадратный корень из среднего квадрата сигнала. Достоверность результата ограничена полосой пропускания и допустимым коэффициентом амплитуды. Короткие импульсы и высокочастотные составляющие могут увеличивать погрешность.
Режимы и измерительные функции
Ниже предусмотрены следующие функции и режимы:
- измерение постоянного напряжения для контроля источников питания и сигнальных цепей,
- измерение переменного напряжения для проверки сетевых и преобразованных сигналов,
- измерение постоянного и переменного тока при последовательном включении прибора,
- измерение сопротивления обесточенных элементов и соединительных цепей,
- проверка непрерывности со звуковым оповещением о проводящем соединении,
- проверка диодов с отображением падения напряжения на переходе,
- измерение емкости предварительно разряженных конденсаторов,
- измерение частоты и коэффициента заполнения периодических сигналов,
- измерение температуры при подключении совместимой термопары,
- регистрация MIN/MAX/AVG для фиксации минимального, максимального и среднего значений,
- удержание показаний для считывания результата после перемещения прибора,
- относительные измерения с вычитанием предварительно сохраненного значения,
- низкочастотная фильтрация для исследования выходных сигналов частотных преобразователей,
- повышенное разрешение для наблюдения небольших изменений постоянных величин.
Автоматический выбор диапазона облегчает измерения неизвестного сигнала. Ручная установка полезна при сравнении результатов. Низкочастотный фильтр ослабляет высокочастотные составляющие выходного напряжения преобразователя.
Применение компонента
Прибор применяют для контроля электрических цепей и компонентов:
- контроль питания датчиков, исполнительных механизмов и модулей автоматики,
- проверка обрывов проводников и сопротивления контактных соединений,
- измерение параметров электроприводов с частотным регулированием,
- исследование исправности диодов и емкостных элементов,
- наблюдение температурных изменений оборудования через внешнюю термопару.
Ток измеряют после разрыва цепи и включения мультиметра последовательно с нагрузкой. Подключение токового входа параллельно источнику напряжения недопустимо. Сопротивление, емкость и диоды проверяют после снятия напряжения и разрядки накопителей энергии. Во взрывоопасной зоне применяют только разрешенные принадлежности и батареи; вскрытие корпуса выполняют вне такой зоны.
Таким образом, Fluke 28 II Ex объединяет универсальные электрические измерения с конструкцией для применения во взрывоопасных условиях. Достоверность результатов зависит от подключения и соблюдения ограничений прибора. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. «Олниса» поставляет мультиметры Fluke 28 II Ex для производственного контроля. «Олниса» — поставщик промышленного оборудования для ваших технических задач.
