Реле времени DEKraft: особенности настройки временных интервалов и коммутации нагрузки

Реле времени DEKraft применяются в схемах, где переключение электрических цепей должно происходить не одновременно с управляющим воздействием, а через установленный интервал. Они обеспечивают последовательный пуск механизмов, паузы между циклами и формирование импульсов. От промежуточного реле их отличает измерение времени после изменения входного сигнала.

Технические характеристики и расчетные параметры

При проектировании проверяют питание, характеристики нагрузки и точность выдержки. Численные ориентиры приведены ниже:

• Напряжение цепи управления — 24 В постоянного тока в низковольтной схеме либо 230 В переменного тока в сетевой схеме; фактический вариант определяется исполнением,
• Частота питающей сети при использовании переменного напряжения — 50 Гц в рассматриваемом примере,
• Ширина стандартной монтажной DIN-рейки — 35 мм; возможность установки проверяется по корпусу конкретного аппарата,
• Примеры задаваемой выдержки — 0,5 с, 3 с, 30 с, 5 мин и 1 ч; доступность каждого значения зависит от диапазона конкретного реле,
• Продолжительность интервала при настройке 2 мин — 120 с, при настройке 15 мин — 900 с,
• Число циклов за 1 ч при одинаковых фазах включения и паузы по 30 с — 60 полных циклов,
• Ток нагрузки в иллюстративной цепи — 2 А; допустимая коммутационная способность устанавливается только по маркировке контактов,
• Мощность активной нагрузки при 230 В и 2 А — 460 Вт; такой расчет не заменяет проверку категории применения контактов.

Принцип действия электронного реле

Электронный узел отсчитывает время и управляет выходными контактами. Типовая функциональная структура включает следующие элементы:

• Цепь питания — формирует необходимые внутренние напряжения и обеспечивает работу электронных компонентов,
• Вход управления — принимает сигнал запуска, снятия сигнала или сброса в зависимости от исполнения,
• Генератор тактовых импульсов — задает основу отсчета времени для электронной схемы,
• Блок отсчета — сравнивает прошедший интервал с выбранной уставкой,
• Выходной исполнительный элемент — переключает замыкающие или размыкающие контакты,
• Индикация — отображает наличие питания, работу отсчета либо положение выходного реле, если это предусмотрено конструкцией.

При задержке 10 с запуск в момент t = 0 не переключает выход: команда формируется по истечении выдержки. В циклическом режиме определяют время работы и паузы. Поведение при сбросе зависит от модели.

Функциональные режимы

Основные алгоритмы включают:

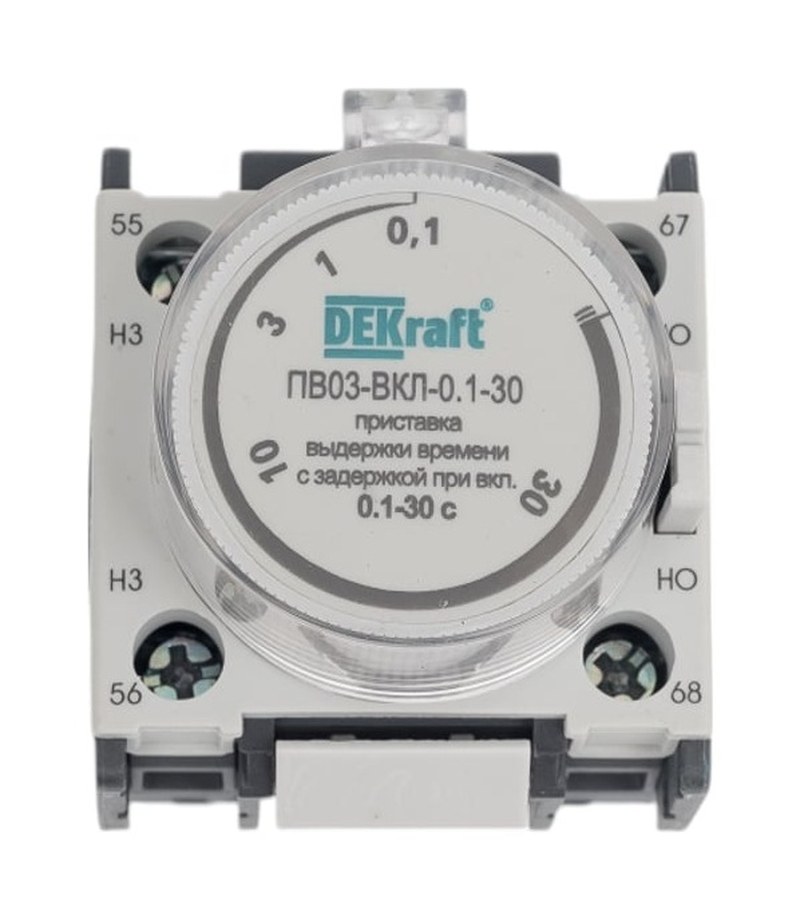

• Задержка включения — выход активируется после истечения интервала от подачи питания или сигнала запуска,

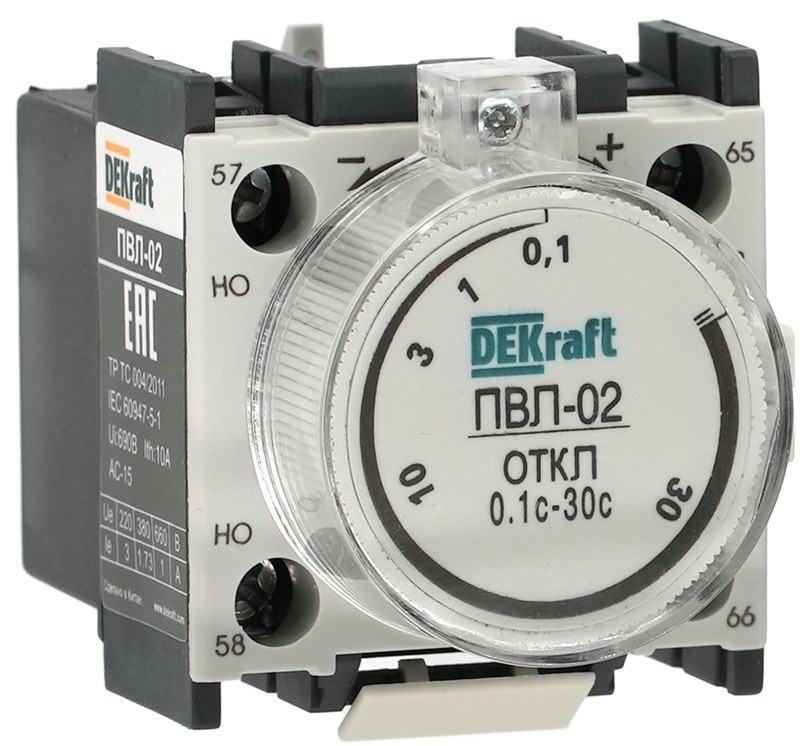

• Задержка отключения — выход сохраняет активное состояние заданное время после исчезновения управляющего воздействия, если такая функция реализована,
• Интервальное включение — при запуске создается импульс фиксированной продолжительности, после чего выход возвращается в исходное состояние,
• Циклический режим — периоды включения и отключения повторяются до прекращения команды или питания,
• Импульсное управление — короткое входное воздействие инициирует выдержку и изменение выходного состояния,
• Последовательное управление — два временных этапа обеспечивают паузу между операциями при наличии соответствующих выходов.

При 8 с работы и 12 с паузы период равен 20 с, частота — 3 цикла/мин, коэффициент включения — 40 %. Допустимая частота коммутации проверяется отдельно.

Конструкция и подключение

В шкафу автоматики реле взаимодействует с защитой, источником питания, датчиками и контакторами. Подключение ведется по схеме клемм конкретного аппарата:

• Корпус — электроизоляционная оболочка с клеммными соединениями и обозначением функциональных цепей,
• Органы настройки — переключатели диапазона и регуляторы выдержки либо цифровые элементы ввода, в зависимости от модели,
• Выходная группа — общий, нормально открытый и нормально закрытый контакты при наличии переключающего исполнения,
• Монтажная часть — узел фиксации в распределительном шкафу, если аппарат предназначен для DIN-рейки,
• Сигнальные элементы — светодиоды состояния питания и коммутации, когда они предусмотрены изготовителем.

Силовые контакты отличают от клемм питания. Катушки создают пусковой ток и перенапряжения отключения. В цепях DC применяют диоды с правильной полярностью, в AC — согласованные RC-цепи или варисторы.

Таким образом, реле времени DEKraft управляют последовательностью процессов по заданной выдержке. Надежность схемы зависит от соблюдения паспортных параметров питания, контактов и нагрузки. Компания «Олниса» поставляет промышленное электрооборудование, в том числе реле времени DEKraft. Поставки «Олниса» охватывают компоненты для распределительных шкафов, производственных установок и систем автоматизации.
