Измерительное оборудование Fluke — контроль параметров на каждом этапе работы

Оборудование Fluke включает средства измерения электрических величин, испытания изоляции, регистрации процессов и температурной диагностики. Приборы используют в распределительных сетях, электроприводах, шкафах автоматики и кабельных линиях для контроля напряжения, тока, сопротивления, частоты и температуры.

Технические характеристики

Приборы Fluke работают с цепями управления и силовыми электроустановками. Ниже приведены числовые параметры отдельных моделей:

• Fluke 87V — измерение постоянного напряжения до 1000 В, базовая погрешность ±0,05 %, цифровая индикация на 6000 отсчётов и режим повышенного разрешения на 20 000 отсчётов,
• Fluke 87V — измерение постоянного и переменного тока до 10 А, кратковременное измерение до 20 А в течение не более 30 с, регистрация минимальных и максимальных показаний,
• Fluke 325 — измерение переменного и постоянного тока клещами до 400 А, напряжения до 600 В, сопротивления до 40 кОм и частоты до 500 Гц,
• Fluke 323 — бесконтактный охват проводника для измерения переменного тока до 400 А, измерение напряжения до 600 В и сопротивления до 400 Ом,
• Fluke 1507 — испытательное напряжение изоляции 50, 100, 250, 500 и 1000 В, диапазон сопротивления изоляции до 10 ГОм,
• Fluke 1555 — испытательное напряжение до 10 кВ и определение сопротивления изоляции вплоть до 2 ТОм,
• Fluke 62 MAX+ — бесконтактное измерение температуры от −30 до +650 C с оптическим разрешением 12:1.

При оценке результатов учитывают разрешение шкалы и погрешность. Запись ±(0,05 % показания + 1 единица младшего разряда) объединяет относительную и дискретную ошибки. Функция True RMS обеспечивает измерение действующего значения искажённого переменного сигнала сети. Эти параметры относятся только к указанным моделям: у других изделий отличаются пределы, частотная полоса и набор функций.

Конструктивное исполнение

Конструкция обеспечивает электрическую изоляцию и устойчивость измерительного тракта. Основные узлы приборов включают:

• входные гнёзда и измерительные щупы с изоляцией, соответствующей категории применения и допустимому рабочему напряжению,
• предохранители измерительных токовых входов, ограничивающие последствия ошибочного подключения к источнику напряжения,
• аналого-цифровой преобразователь, опорный источник и схемы входного делителя для формирования отсчётов напряжения,
• разъёмный магнитопровод токовых клещей и датчик Холла в моделях, измеряющих постоянный ток,
• генератор испытательного напряжения и измерительный тракт малых токов утечки в тестерах сопротивления изоляции,
• дисплей, органы переключения функций и встроенную память, предусмотренную у регистрирующих модификаций.

Категории CAT III и CAT IV отражают устойчивость к импульсным перенапряжениям. Маркировка CAT III 1000 В не разрешает автоматически испытывать изоляцию напряжением 1000 В: это отдельный режим.

Принципы измерения и рабочие режимы

В мультиметре входной делитель масштабирует напряжение, а АЦП формирует цифровой результат. Сопротивление рассчитывается по тестовому току и падению напряжения. Токовые клещи определяют переменный ток по магнитному полю проводника; датчик Холла позволяет измерять постоянный ток. Практически значимые режимы приборов охватывают:

• DC — измерение постоянных напряжений и токов с отображением полярности,
• AC True RMS — определение действующего значения переменного сигнала, в том числе при несинусоидальной форме в пределах установленной полосы частот,
• Min/Max — фиксацию наименьшего и наибольшего значения при наблюдении изменений нагрузки,
• Hold — удержание результата на экране после завершения измерительной операции,
• Continuity — проверку целостности электрической цепи с акустической индикацией,

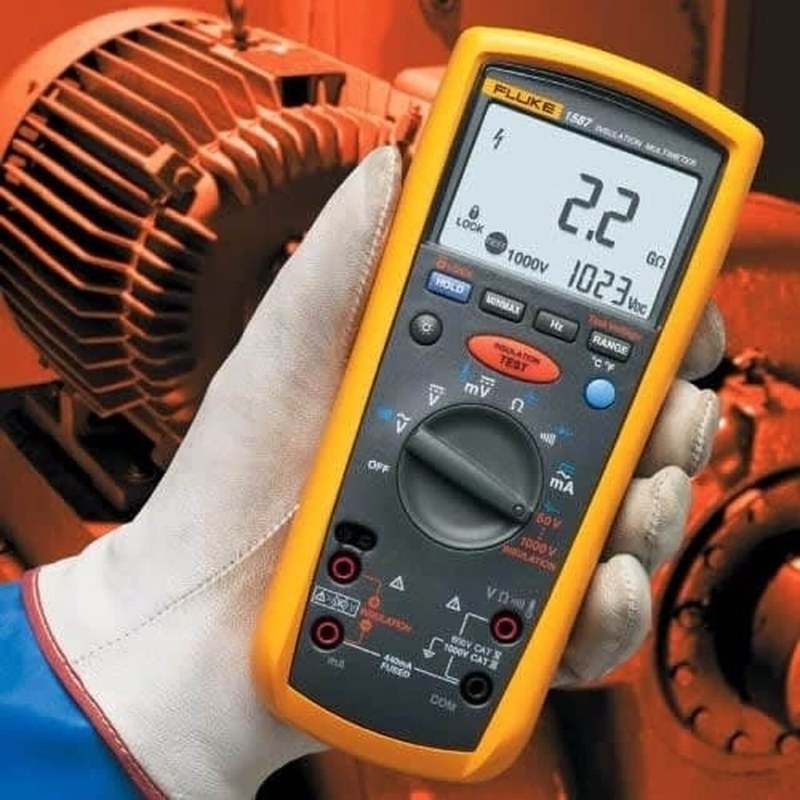

• Insulation Test — подачу заданного постоянного испытательного напряжения и вычисление сопротивления по измеренному току утечки,
• Logging — сохранение последовательности результатов с временной привязкой в моделях, имеющих регистратор.

При испытании изоляции ток включает зарядную, абсорбционную и установившуюся составляющие. Индекс поляризации PI равен отношению сопротивлений через 10 и 1 мин, коэффициент DAR — через 60 и 30 с. Оба показателя интерпретируют с учётом типа изоляции и температуры.

Эксплуатационные задачи и преимущества

Мультиметр выявляет обрывы и отклонения напряжения; клещи измеряют ток без включения шунта в цепь; мегомметр обнаруживает снижение сопротивления изоляции. Инфракрасные приборы фиксируют локальный нагрев, но не определяют его причину. К ключевым эксплуатационным преимуществам оборудования относятся:

• контроль действующего тока без разрыва силового проводника при применении токовых клещей,
• снижение ошибок считывания благодаря цифровой индикации и фиксации экстремальных показаний,
• выявление медленно развивающихся отклонений посредством журналирования параметров,
• проверка изоляционных систем повышенным постоянным напряжением с регистрацией динамики сопротивления,
• возможность сопоставления электрических и температурных признаков неисправности при использовании разных измерительных средств.

Результаты зависят от схемы включения, качества контактов, поверки или калибровки и условий среды. При работе под напряжением учитывают категорию цепи и номиналы щупов.

Таким образом, приборы Fluke применяют для контроля цепей, высоковольтных испытаний и тепловой диагностики. Рабочие пределы каждой модели определяют область безопасного применения. Компания «Олниса» поставляет оборудование Fluke для промышленных предприятий, энергетических объектов и электротехнических подразделений. В ассортимент поставок входят измерительные приборы для контроля параметров сетей, диагностики электроустановок и проверки изоляции. «Олниса» обеспечивает поставку продукции Fluke для задач промышленного измерения и технического контроля.
