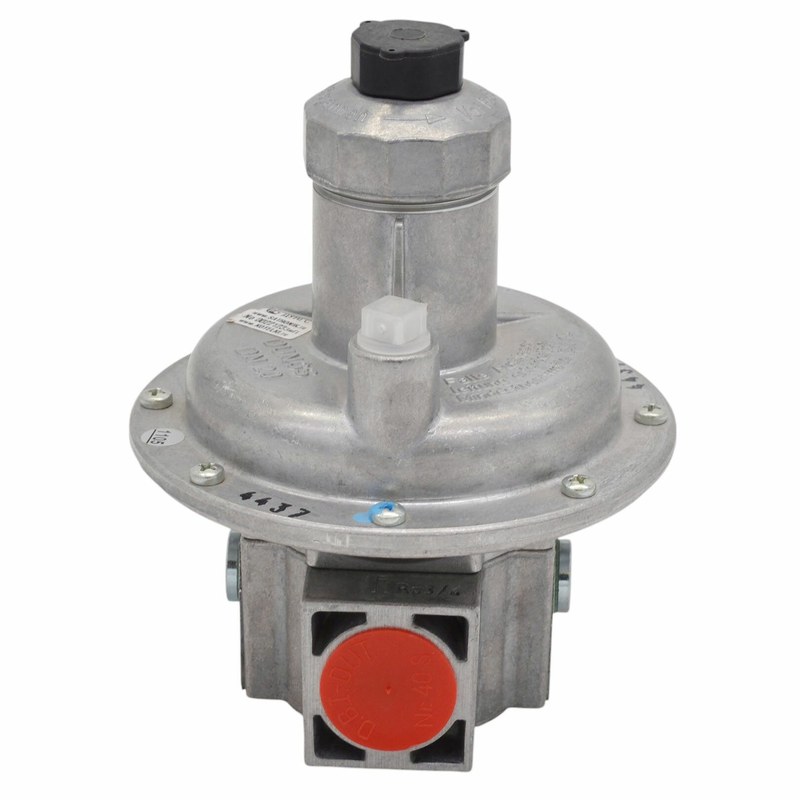

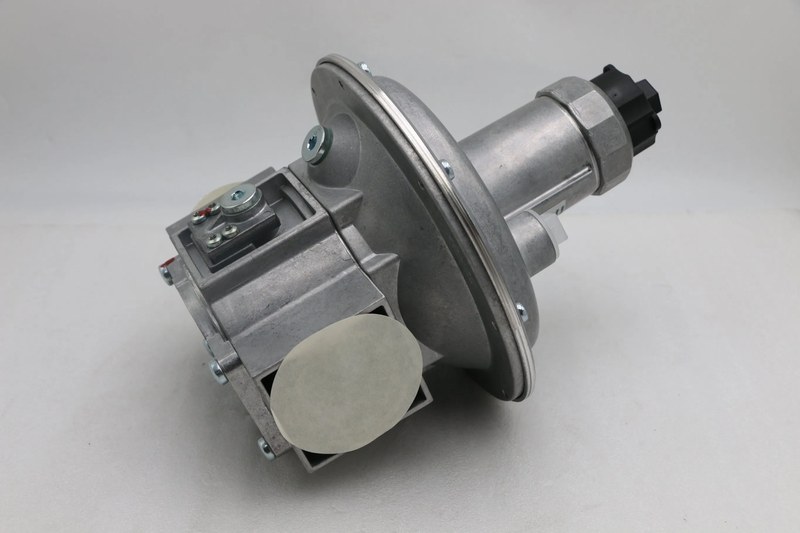

Конструкция и принцип работы регулятора DUNGS FRS 515

Регулятор давления газа DUNGS FRS 515 предназначен для стабилизации давления в газовой линии перед потребителем. В составе газовой рампы он поддерживает заданные условия подачи топлива и компенсирует изменения входного давления и расхода в пределах, предусмотренных исполнением аппарата. Такие устройства применяют в системах газоснабжения промышленных горелок, котельных установок и теплогенерирующего оборудования, где устойчивость давления влияет на повторяемость режимов горения.

Конструкция регулятора

Корпус образует газовый канал и содержит регулирующий узел. Его конфигурация задаёт присоединение к линии и направление движения потока. Герметизирующие элементы отделяют газовую полость от внешней среды и обеспечивают сохранение давления в пределах, установленных для конкретной модификации. Мембранный узел воспринимает давление в регулируемой зоне и передаёт механическое усилие клапану. Эластомер мембраны должен быть совместим с газом, температурой и рабочей средой. Износ, старение или повреждение мембраны могут ухудшить устойчивость регулирования, вызвать утечку либо привести к отклонению выходного давления. Задающая пружина формирует усилие, соответствующее требуемому давлению. Её характеристика и диапазон настройки зависят от исполнения. Регулировочный элемент изменяет предварительное сжатие пружины, благодаря чему задаётся рабочая уставка. Вмешательство в настройку допустимо только в порядке, установленном изготовителем и проектной документацией. Клапан с седлом изменяет проходное сечение газового канала. Направление его перемещения связано с изменением усилия от мембраны и пружины. Крышка и внутренние детали защищают механизм от внешних воздействий, но не отменяют требований к чистоте газа: загрязнения способны нарушить прилегание клапана и вызвать нестабильную работу.

Технические характеристики

При проектировании необходимо учитывать не отдельное номинальное значение, а допустимый диапазон при заданных условиях эксплуатации:

• Тип изделия — механический регулятор давления газа,
• Модель — DUNGS FRS 515,
• Рабочая среда — газ, допустимый для данного исполнения по документации изготовителя,
• Присоединительный размер — устанавливается по маркировке корпуса и паспорту,
• Максимальное входное давление — определяется паспортом конкретной модификации,
• Диапазон выходного давления — определяется установленной пружиной и паспортом,
• Пропускная способность — зависит от входного и выходного давления, газа и конфигурации линии,
• Температурный диапазон — указывается изготовителем для конкретного исполнения,
• Материал корпуса и уплотнений — проверяется по спецификации изделия,
• Направление потока — соответствует стрелке на корпусе,
• Способ настройки — механический, в пределах диапазона установленной пружины,
• Средство контроля — манометр или датчик давления, предусмотренный проектом,
• Рабочее положение — согласно инструкции изготовителя,
• Герметичность и класс исполнения — устанавливаются документацией конкретного изделия.

Режимы работы

В установившемся режиме регулятор поддерживает равновесие между давлением на мембране и усилием задающей пружины. При постоянном расходе клапан занимает промежуточное положение, достаточное для пропуска необходимого объёма газа. Устойчивость зависит от того, насколько условия фактической установки соответствуют расчётным. В режиме увеличения расхода клапан открывается в ответ на снижение выходного давления. В режиме уменьшения расхода он прикрывается, ограничивая дальнейшее повышение давления. Скорость реакции определяется механическими характеристиками узла и динамикой газовой системы, поэтому резкие изменения нагрузки могут сопровождаться кратковременным переходным процессом. При пуске газовой установки давление и расход меняются во времени. Последовательность открытия арматуры и включения потребителей должна соответствовать алгоритму оборудования. Регулятор выполняет функцию стабилизации, но сам по себе не является системой розжига, контроля пламени или аварийного отключения. Если давление на входе выходит за допустимые пределы, пружинный механизм не способен гарантировать заданное значение на выходе. Аналогично, при расходе выше расчётного регулятор может не обеспечить требуемую стабилизацию. Поэтому рабочую точку определяют по данным всей газовой линии, а не по одному обозначению модели.

Монтаж и ввод в эксплуатацию

Перед установкой сверяют обозначение на корпусе с паспортом, проверяют отсутствие повреждений и убеждаются в соответствии присоединений проекту. Трубопровод очищают от окалины, стружки и других частиц. Загрязнение седла или мембранной полости способно ухудшить регулирование уже при первом запуске. Регулятор монтируют по стрелке направления потока. Соединения выполняют с соблюдением требований к резьбе или фланцам соответствующего исполнения. Нагрузка от трубопровода не должна передаваться на корпус. Необходимо сохранять доступ к контрольным точкам и элементам настройки, а также соблюдать предусмотренные изготовителем расстояния до соседней арматуры. Перед подачей газа проверяют герметичность соединений и правильность конфигурации линии. Давление измеряют приборами с подходящим диапазоном и классом точности. Настройку выполняют постепенно, контролируя изменение давления при малом и рабочем расходе. После каждого изменения уставки системе дают стабилизироваться, затем повторяют измерение в нескольких характерных режимах потребления.

Эксплуатационный контроль

Признаками возможного отклонения служат колебания выходного давления, затруднённый запуск горелки, изменение устойчивости пламени и несоответствие показаний контрольного прибора заданным значениям. Эти симптомы могут быть вызваны состоянием регулятора, загрязнением линии, изменением входных условий или неисправностью другого элемента газовой рампы. Периодичность проверок устанавливают по инструкции изготовителя, требованиям проекта и правилам эксплуатации объекта. При контроле оценивают герметичность, состояние соединений, стабильность давления и отсутствие внешних повреждений. Разборку и замену внутренних деталей выполняют с соблюдением регламента обслуживания газового оборудования. Самовольная модификация конструкции и установка неподтверждённых компонентов недопустимы.

Таким образом, DUNGS FRS 515 представляет собой механический регулятор, в котором мембрана, пружина и клапанный узел образуют систему обратной связи для стабилизации давления газа. Его работа определяется не только конструкцией, но и паспортным исполнением, входными условиями и характеристиками подключённой линии. Численные параметры конкретного экземпляра следует устанавливать по документации изготовителя, включая диапазон регулирования, допустимое давление и пропускную способность. Компания «Олниса» поставляет промышленное оборудование для предприятий различных отраслей. В ассортименте «Олниса» представлены решения для комплектации инженерных и технологических систем. Поставка регуляторов давления газа DUNGS FRS 515 позволяет обеспечить предприятия промышленными компонентами для построения газовых линий. «Олниса» — поставщик оборудования для производственных объектов, котельных и энергетической инфраструктуры.
