Реле напряжения DigiTOP 380: функциональные возможности и преимущества эксплуатации
Трёхфазное реле напряжения DigiTOP для сетей с линейным номинальным напряжением 380 В контролирует питание и отключает нагрузку при выходе напряжения за установленные границы. DigiTOP VP-3F применяют в цепях трёхфазного питания насосов, компрессоров, вентиляторов, станков и распределительных узлов. Функции прибора ограничены контролем напряжения и предусмотренных конструкцией аварий фаз. Он не защищает сам по себе от перегрузки, короткого замыкания, утечки тока, перегрева двигателя или механической блокировки ротора; для этих режимов требуются соответствующие аппараты защиты. Перед включением проверяют соответствие модели сети, подключение всех фаз, номиналы защитных аппаратов и согласование выхода с катушкой контактора. Сечение проводов и защиту линии определяют по току, условиям прокладки и требованиям электроустановки.
Технические характеристики
Ниже перечислены следующие параметры:
- Номинальное линейное напряжение сети — 3 × 380 В переменного тока,
- частота сети — 50 Гц,
- диапазон верхнего порога отключения — 380–460 В,
- диапазон нижнего порога отключения — 300–380 В,
- выдержка времени повторного включения — 5–600 с,
- время срабатывания при аварийном напряжении — не более 0,02 с,
- максимальный ток контактов управляющего реле — 5 А,
- потребляемая мощность — не более 2 В·А,
- контролируемые аварии фаз — обрыв и нарушение чередования,
- монтаж — на DIN-рейку шириной 35 мм,
- исполнение — модульный корпус для установки в щите.
Конструкция и схема включения

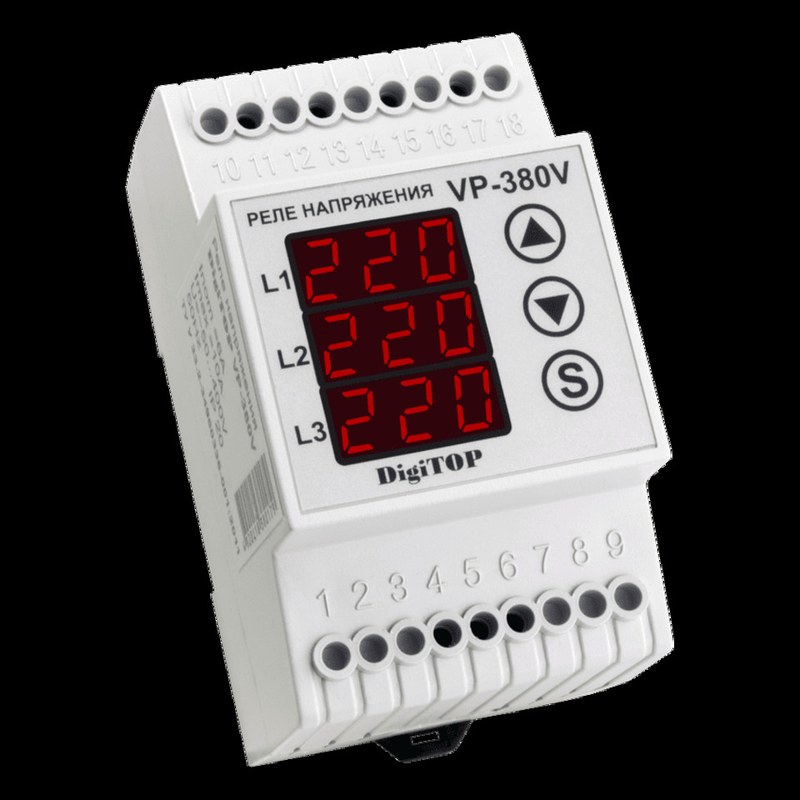

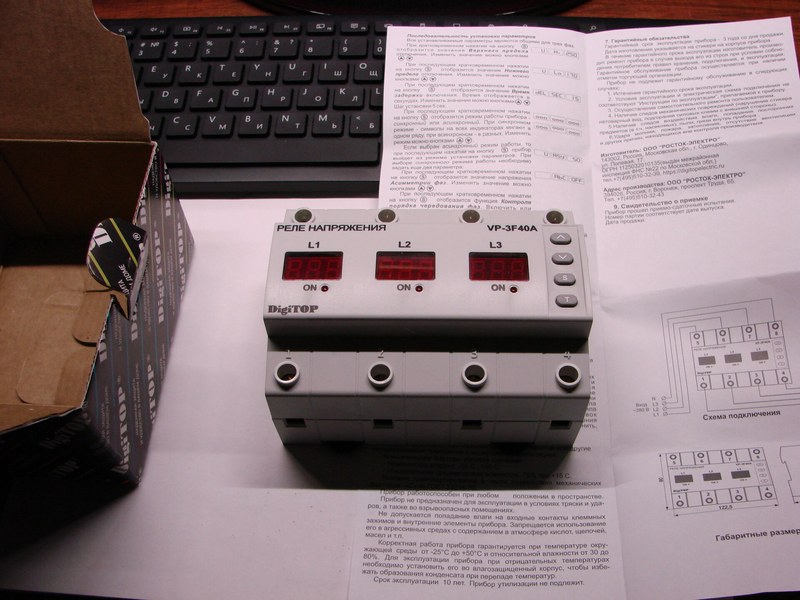

Устройство выполнено в корпусе для установки на DIN-рейку внутри распределительного шкафа. На лицевой панели расположены цифровая индикация и органы настройки, а клеммы предназначены для подключения фаз и цепи управления. Электронный измерительный узел получает сигналы от контролируемых линий, сравнивает их с заданными уставками и воздействует на выходное реле. К входам прибора подключают фазы L1, L2 и L3. Выходной контакт включают последовательно с катушкой контактора: при нормальном питании он поддерживает разрешение работы, при аварии размыкает цепь управления. Катушка обесточивается, контактор отключает силовую нагрузку. Максимальный ток выхода 5 А относится к контактам управляющего реле; номинал контактора выбирают по рабочему току и характеру нагрузки. Включать мощный двигатель непосредственно через контрольный выход нельзя, если паспорт этого не допускает.
Принцип работы и режимы контроля
Контроллер непрерывно измеряет напряжения фаз и сопоставляет их с установленными границами. При превышении верхнего порога или снижении ниже нижнего электронная схема выдаёт команду на отключение. Прибор также контролирует наличие фаз и их чередование. Отсутствие фазы создаёт несимметричный режим, способный вызвать повышенный нагрев двигателя, а неправильная последовательность фаз меняет направление вращения магнитного поля и, соответственно, двигателя. После возвращения сети в допустимые пределы нагрузка может подключаться с задержкой от 5 до 600 с. Выдержка ограничивает частые повторные пуски при нестабильном питании и может быть значима для компрессорных установок и приводов. Выдержку задают по требованиям нагрузки. Настройка должна учитывать паспортные требования нагрузки и условия сети; конкретный порядок изменения параметров зависит от исполнения панели:
- Верхний порог определяет значение, при превышении которого снимается разрешение работы,
- нижний порог задаёт минимальное напряжение, ниже которого отключается управляющая цепь,
- задержка повторного включения задаёт паузу после восстановления питания,
- контроль фаз выявляет отсутствие фазы и нарушение её последовательности,
- индикация отображает значения и состояние выхода в объёме, предусмотренном моделью.
Таким образом, реле напряжения DigiTOP VP-3F для сети 380 В контролирует пределы трёхфазного питания, обнаруживает предусмотренные моделью нарушения фаз и управляет отключением через контактор. Для распространённого исполнения заявлены диапазоны верхней уставки 380–460 В и нижней 300–380 В, время реакции до 0,02 с и задержка повторного включения 5–600 с. Компания «Олниса» поставляет промышленное электротехническое оборудование для предприятий и объектов инфраструктуры. В ассортименте представлены реле напряжения DigiTOP и другие устройства для систем распределения и контроля электропитания. «Олниса» обеспечивает поставку промышленного оборудования с характеристиками и исполнением, указанными производителем.
