Управляющий клапан Fleck 9500 SXT — автоматическая регенерация двухкорпусных систем водоподготовки

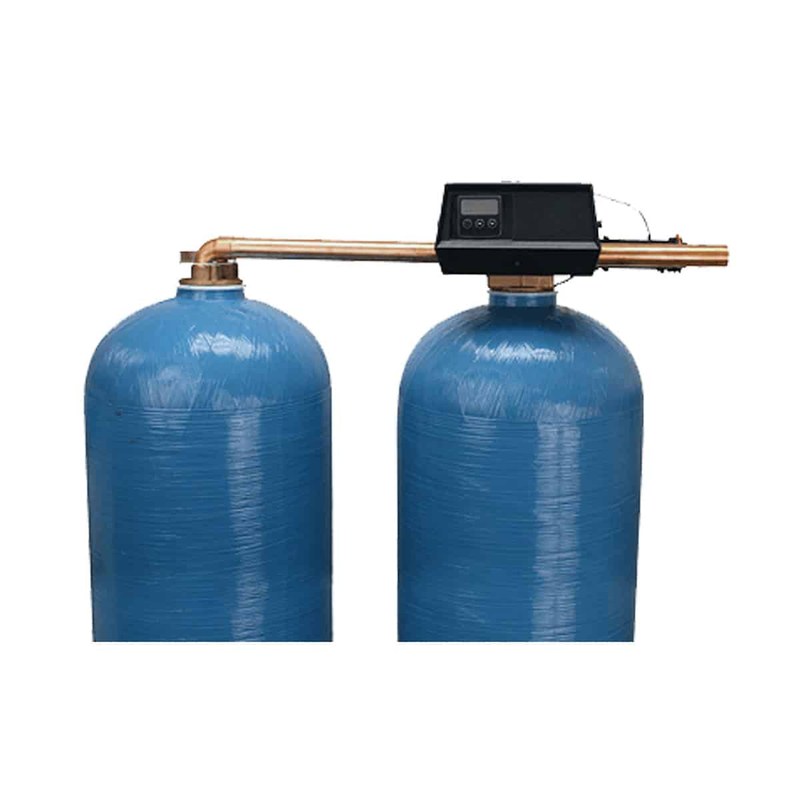

Fleck 9500 SXT — автоматический управляющий клапан для установок умягчения воды с двумя ионообменными колоннами. Оборудование регулирует направление водяных потоков между рабочей и регенерируемой колоннами, обеспечивая продолжительную эксплуатацию системы водоподготовки. Клапан производится под брендом Fleck компании Pentair. Конструкция рассчитана на системы Twin Alternating, в которых одна колонна обеспечивает умягчение воды, пока другая находится в резерве или выполняет регенерацию. Электронный контроллер SXT позволяет задавать параметры цикла, учитывать расход обработанной воды и автоматически переключать оборудование между стадиями работы.
Технические характеристики
Основные параметры Fleck 9500 SXT представлены ниже:
- производитель — Pentair Fleck,
- категория — управляющий клапан водоподготовки,
- серия — Fleck 9500,
- тип электронного контроллера — SXT,
- конструкция — Twin Alternating,
- материал корпуса — бессвинцовая латунь,
- присоединения входа и выхода — 1½" NPTF,
- количество стадий цикла — 5,
- непрерывный расход при перепаде 15 psi — 8,6 м³/ч,
- пиковый расход при перепаде 25 psi — 11,1 м³/ч,
- максимальный расход обратной промывки при 25 psi — 3,6 м³/ч,
- коэффициент Cv — 9,8,
- диапазон рабочего давления — 1,4–8,5 бар,
- гидростатическое испытательное давление — 20 бар,
- допустимый диаметр колонн — 10–24 дюйма.
Особенности конструкции

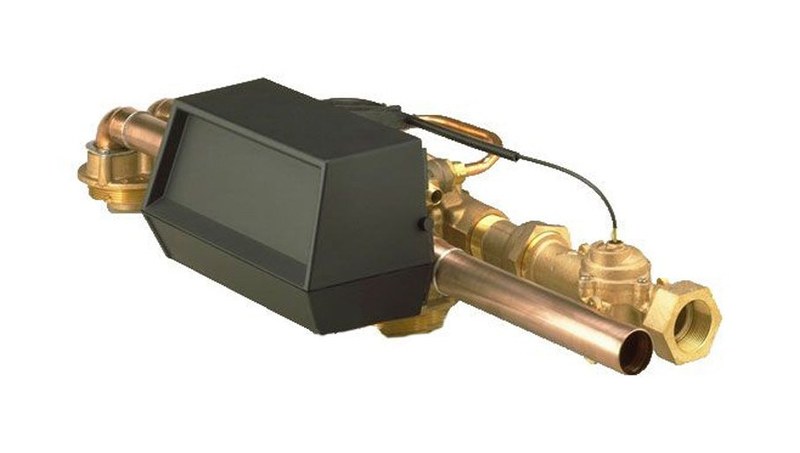

Основой системы является латунный распределительный корпус, внутри которого размещен механизм последовательного изменения гидравлических соединений. Электрический привод и электронный контроллер определяют положение рабочих каналов. При нормальном режиме исходная вода поступает в одну из ионообменных колонн. Проходя через слой катионообменной смолы, она теряет определенную долю ионов кальция и магния, вызывающих образование накипи. После истощения ресурса смолы электронная система переводит соответствующую колонну в цикл регенерации. Вторая колонна обеспечивает подачу умягченной воды потребителю. Регенерация включает последовательные гидравлические операции. Они могут содержать обратную промывку, подачу солевого раствора, медленное ополаскивание, быстрое ополаскивание и заполнение солевого бака. На стадии обратной промывки поток изменяет направление, что позволяет разрыхлять загрузку и удалять накопившиеся механические загрязнения. При контакте с солевым раствором ионообменная смола восстанавливает рабочую форму. Затем через слой проходит промывочная вода, удаляющая остатки реагента. Контроллер SXT задает длительность стадий. Расходомер позволяет учитывать объем обработанной воды и запускать переключение колонн в соответствии с установленной программой.
Области применения
Клапан используется в системах подготовки воды:
- промышленные установки умягчения,
- котельные комплексы,
- пищевые производства,
- гостиничные инженерные сети,
- прачечное оборудование,
- технологическое водоснабжение,
- централизованные системы водоподготовки,
- непрерывные ионообменные установки.
Компания «Олниса» осуществляет поставки компонентов Pentair Fleck, включая управляющие клапаны 9500 SXT. Оборудование поставляется для промышленных и инженерных систем водоподготовки. Организуются поставки по России.
Преимущества
Основные эксплуатационные достоинства:
- автоматическое переключение между двумя колоннами,
- снижение перерывов в подаче умягченной воды,
- управление последовательностью регенерации,
- использование данных о фактическом расходе,
- уменьшение потребности в ручном переключении гидравлических линий,
- возможность программирования длительности стадий,
- прочная металлическая конструкция.
Таким образом, Fleck 9500 SXT — управляющий клапан для двухкорпусных систем умягчения воды. Его гидравлический распределитель и электронный контроллер обеспечивают последовательное выполнение рабочих и регенерационных операций. Компания «Олниса» поставляет оборудование Fleck для промышленных систем водоподготовки. Поставки выполняются на территории России.
