Тестер Fluke 200 — измерительный инструмент для вашего предприятия
Fluke 2AC/200-1000VCL представляет собой карманный индикатор переменного напряжения, предназначенный для бесконтактной проверки проводников и элементов электрических установок. Прибор серии VoltAlert реагирует на электрическое поле возле токоведущих частей без соединения наконечника с металлической жилой.
Технические характеристики
Параметры характеризуют чувствительность, питание и категорию применения:
- тип обнаруживаемого напряжения — переменное, AC,
- диапазон обнаружения — от 200 до 1000 В,
- рабочий частотный диапазон — от 45 до 66 Гц,
- тип индикации наличия напряжения — красное свечение наконечника,
- категория измерительной безопасности — CAT IV 1000 В,
- источник питания — 2 щелочных элемента AAA,
- обозначение элементов питания — LR03,
- номинальное напряжение одного элемента — 1,5 В,
- суммарное номинальное напряжение питания — 3 В,
- режим готовности — постоянный, без отдельного включения,
- контроль работоспособности — встроенная функция Battery Check,
- рабочая температура — от −10 до +50 C,
- предельная высота эксплуатации — 2000 м.
Диапазон 45–66 Гц охватывает сети с номинальными частотами 50 и 60 Гц. Нижняя граница 200 В означает, что данное исполнение не предназначено для проверки цепей с номинальным напряжением 24, 48 или 110 В. Для постоянного напряжения, включая цепи аккумуляторов и звенья постоянного тока преобразователей, такой способ проверки неприменим.
Принцип действия
Работа тестера основана на емкостном взаимодействии чувствительного элемента с электрическим полем проводника. Переменное поле создает слабый сигнал в цепи малых емкостей между проводником, датчиком и окружающими объектами. При достижении порога срабатывания включается красный индикатор. Связь определяется выражением I = 2fCU, где I обозначает емкостный ток, f — частоту, C — эквивалентную емкость связи, U — напряжение. Например, при условной емкости 1 пФ, частоте 50 Гц и напряжении 230 В расчетный ток составляет около 72 нА. Это иллюстрация физического принципа, а не паспортный параметр Fluke 2AC: действительная емкость зависит от положения наконечника, конструкции кабеля и окружающей среды. На результат обнаружения влияют несколько взаимосвязанных факторов:
- расстояние между чувствительным наконечником и проводником,
- толщина и диэлектрические свойства наружной изоляции,
- наличие металлического экрана или заземленной оболочки,
- положение фазного и нейтрального проводников внутри кабеля,
- емкостная связь оператора с землей и соседними конструкциями,
- напряженность поля от расположенных рядом электрических цепей.
Глубина обнаружения зависит от условий. Отсутствие красного свечения само по себе не доказывает отсутствие опасного потенциала.
Конструкция и питание

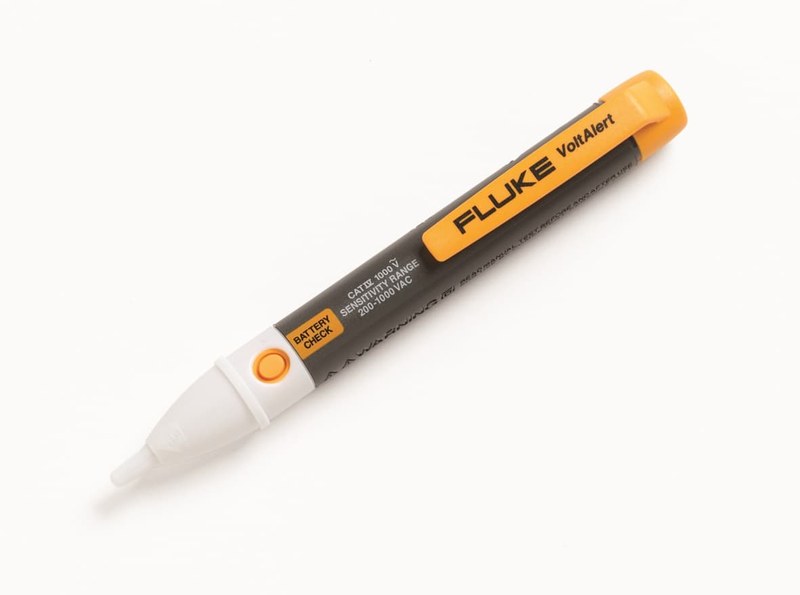

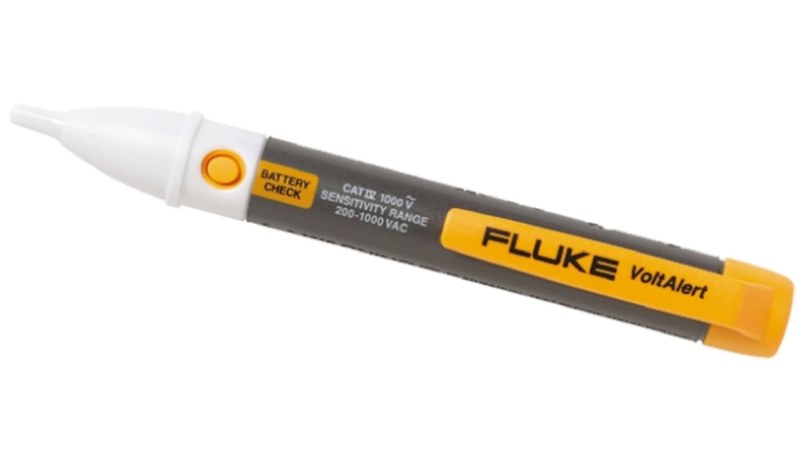

Устройство выполнено в продолговатом изолирующем корпусе, удобном для удержания одной рукой. Чувствительная зона размещена у переднего конца корпуса. Световой сигнал виден в области наконечника. Карманный зажим закрепляет прибор на одежде. В конструктивную схему входят следующие функциональные узлы:
- изолирующий корпус с отделенной чувствительной зоной,
- емкостный датчик переменного электрического поля,
- электронная схема усиления и порогового обнаружения,
- световой индикатор красного цвета,
- кнопка встроенной проверки Battery Check,
- батарейный отсек для 2 элементов AAA,
- зажим для фиксации при переноске.
Постоянная готовность исключает необходимость предварительного выбора измерительного диапазона. Элементы питания заменяют комплектом, соблюдая обозначенную в отсеке полярность.
Режимы и последовательность проверки
Функционально прибор обеспечивает обнаружение поля и встроенную проверку работоспособности. Кнопка Battery Check позволяет получить контрольный световой отклик. Однако внутренняя проверка не воспроизводит все условия реального обнаружения напряжения, поэтому ее дополняют проверкой на заведомо находящейся под напряжением доступной точке. Практическая последовательность включает следующие действия:
- осмотр корпуса и наконечника на отсутствие повреждений,
- выполнение встроенной проверки нажатием Battery Check,
- проверка реакции прибора на известном источнике переменного напряжения,
- приближение чувствительной зоны к проверяемому участку изоляции,
- наблюдение за красным свечением при перемещении вдоль проводника,
- повторная проверка реакции на известном источнике после обследования.
При обследовании кабеля проверяют несколько участков и положений датчика. Индикация позволяет обнаруживать признаки питающей фазы, но не устанавливает исправность нейтрали или защитного проводника и не подтверждает правильность схемы соединений.
Таким образом, Fluke 2AC/200-1000VCL обеспечивает бесконтактную индикацию переменного напряжения в диапазоне 200–1000 В. Постоянная готовность и световой отклик ускоряют первичную проверку цепей. Компания «Олниса» поставляет промышленное оборудование, включая электротехнические приборы Fluke. Поставка оборудования через «Олниса» — возможность приобрести инструменты для оснащения производственных объектов. «Олниса» предлагает поставку промышленного оборудования для предприятий различных отраслей.
