Электромагнитный контактор DEKraft КМ-103 — управление силовыми цепями промышленных электродвигателей

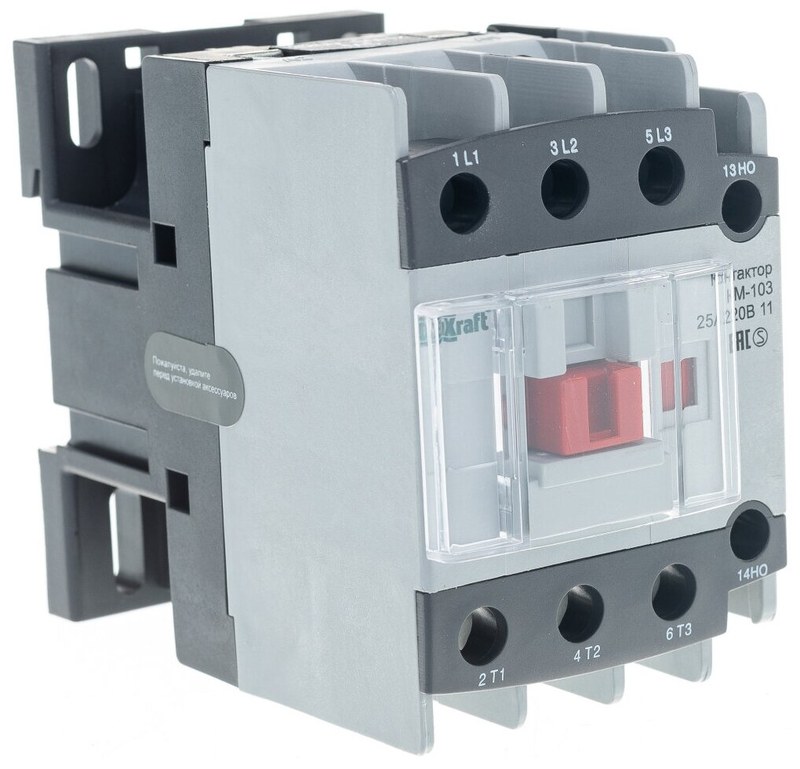

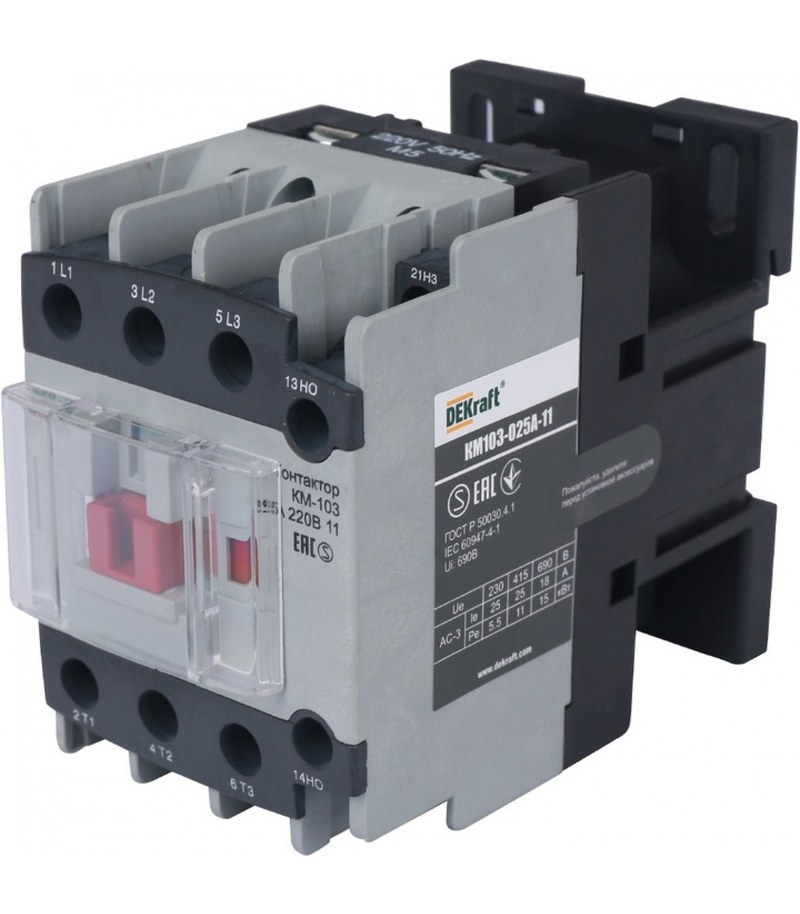

DEKraft КМ-103 — серия электромагнитных контакторов, предназначенных для дистанционного включения и отключения силовых электрических цепей. Оборудование применяется преимущественно для управления трехфазными асинхронными двигателями с короткозамкнутым ротором. Линейка КМ-103 включает исполнения с номинальными рабочими токами от 9 до 630 А в категории применения AC-3. Различные варианты напряжения катушки позволяют использовать контакторы в распространенных управляющих сетях промышленной автоматики. В качестве конкретного примера рассматривается исполнение КМ-103 на 25 А. Оно оснащено трехполюсной силовой контактной системой и дополнительными управляющими контактами.
Технические характеристики
Основные параметры серии DEKraft КМ-103 и исполнения 25 А:
- производитель — DEKraft,
- категория — электромагнитный контактор,
- серия — КМ-103,
- диапазон номинальных токов серии — 9–630 А,
- рассматриваемый номинальный ток AC-3 — 25 А,
- количество силовых полюсов — 3,
- номинальное импульсное выдерживаемое напряжение — 8 кВ,
- типовые напряжения катушек — 24, 36, 110, 220, 380 В AC,
- вспомогательные контакты — 1NO + 1NC,
- условный тепловой ток Ith при температуре до +50 °C — 40 А,
- степень защиты корпуса — IP20,
- применяемый стандарт — ГОСТ IEC 60947-4-1.
Особенности конструкции
Контактор содержит электромагнитную катушку, магнитопровод, подвижный якорь, силовые контакты, вспомогательную контактную систему и возвратные пружины. После подачи управляющего напряжения на катушку возникает магнитное поле. Оно притягивает подвижную часть магнитопровода, приводя в движение контактный механизм. Три силовых контакта одновременно замыкают соответствующие фазные цепи. В результате электрическая энергия поступает к подключенному электродвигателю. При снятии управляющего напряжения электромагнитное усилие исчезает, а возвратная пружина переводит систему в исходное положение. Главные контакты размыкаются, прекращая питание нагрузки. Вспомогательные контакты используются для построения управляющих схем. Нормально открытая группа может обеспечивать самоподхват катушки после отпускания кнопки «Пуск». Нормально закрытая группа применяется в блокировках, сигнализации и других логических цепях. Контактная система рассчитана на определенные категории применения. Для AC-3 предполагается характерный режим пуска и отключения асинхронного двигателя, тогда как AC-4 предусматривает более тяжелые коммутационные условия. Поэтому номинальные токи одной модели различаются в зависимости от категории применения. При размыкании цепи под нагрузкой возникает электрическая дуга. Контактор оснащается соответствующей контактной и дугогасительной системой, рассчитанной на предусмотренные условия коммутации.
Области применения
Контакторы DEKraft КМ-103 используются для управления промышленными механизмами:
- асинхронные электродвигатели,
- насосные установки,
- вентиляционные агрегаты,
- компрессоры,
- производственные конвейеры,
- станочные приводы,
- тепловые завесы,
- лифтовые механизмы,
- распределительные шкафы,
- системы промышленной автоматики.
Компания «Олниса» занимается поставками электромагнитных контакторов DEKraft, включая серию КМ-103. Предприятие поставляет пускорегулирующую аппаратуру и силовые электротехнические компоненты для промышленных предприятий. Поставки организуются по России.
Преимущества
Основные эксплуатационные достоинства:
- дистанционное управление силовыми цепями,
- возможность частых коммутационных операций в допустимых режимах,
- наличие дополнительных контактов управления,
- применимость для трехфазных двигателей,
- возможность построения схем самоподхвата,
- компактное размещение в электрических шкафах,
- совместимость с предусмотренными тепловыми реле,
- различные номинальные исполнения внутри серии.
Таким образом, DEKraft КМ-103 — серия электромагнитных контакторов для коммутации силовых цепей и управления трехфазными электродвигателями. Работа основана на электромагнитном перемещении контактного механизма, обеспечивающем включение и отключение нагрузки по внешней команде. Компания «Олниса» поставляет контакторы DEKraft и другую промышленную электротехническую аппаратуру. Поставки осуществляются по России.
