Токовые клещи Fluke 902 — комплексная диагностика электрических цепей HVAC-оборудования

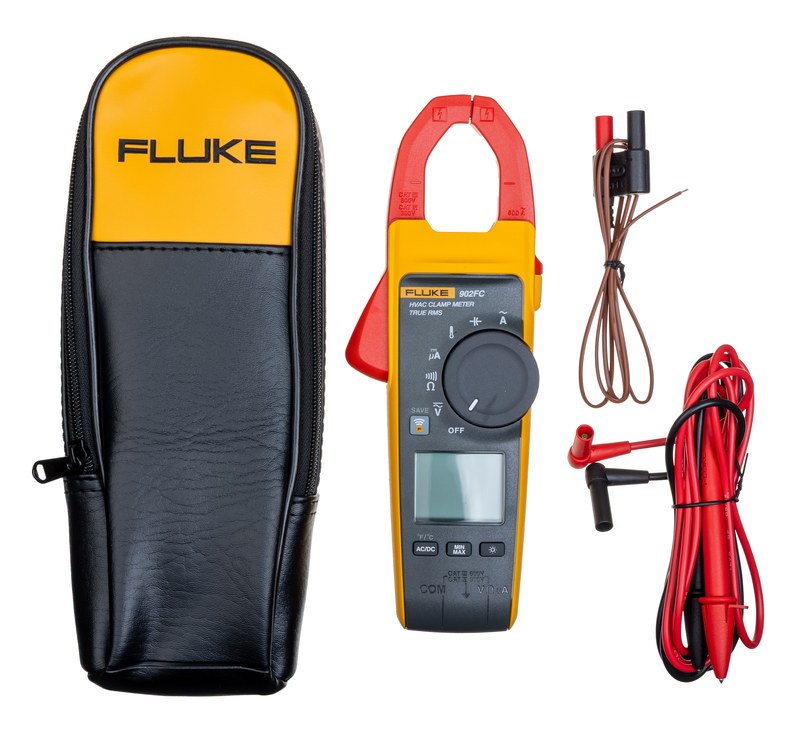

Fluke 902 — цифровые токовые клещи, предназначенные для измерения электрических параметров оборудования отопления, вентиляции и кондиционирования. Прибор объединяет бесконтактное измерение переменного тока с функциями мультиметра и контактного термометра. Модель ориентирована на диагностику компрессоров, вентиляторов, насосов, управляющих плат и датчиков пламени. Встроенная измерительная система True-RMS позволяет определять действующие значения переменных сигналов, включая некоторые несинусоидальные формы. Токовые клещи отличаются возможностью измерять переменный ток без разрыва проверяемого проводника. Это особенно полезно при обследовании работающих электродвигателей и цепей HVAC.
Технические характеристики
Основные параметры Fluke 902:
- производитель — Fluke,
- категория — цифровые токовые клещи True-RMS,
- модель — 902,
- диапазон переменного тока — 0–600 А,
- диапазон постоянного напряжения — 0–600 В,
- точность постоянного напряжения — ±(1% + 5),
- измеряемое сопротивление — до 9999 Ом,
- точность сопротивления — ±(1,5% + 5),
- порог звуковой проверки непрерывности — 30 Ом,
- диапазон емкости — 1–1000 мкФ,
- точность измерения емкости — ±(1,9% + 2),
- тип температурного датчика — термопара K,
- тип обработки переменного сигнала — True-RMS,
- масса — около 700 г.
Особенности конструкции

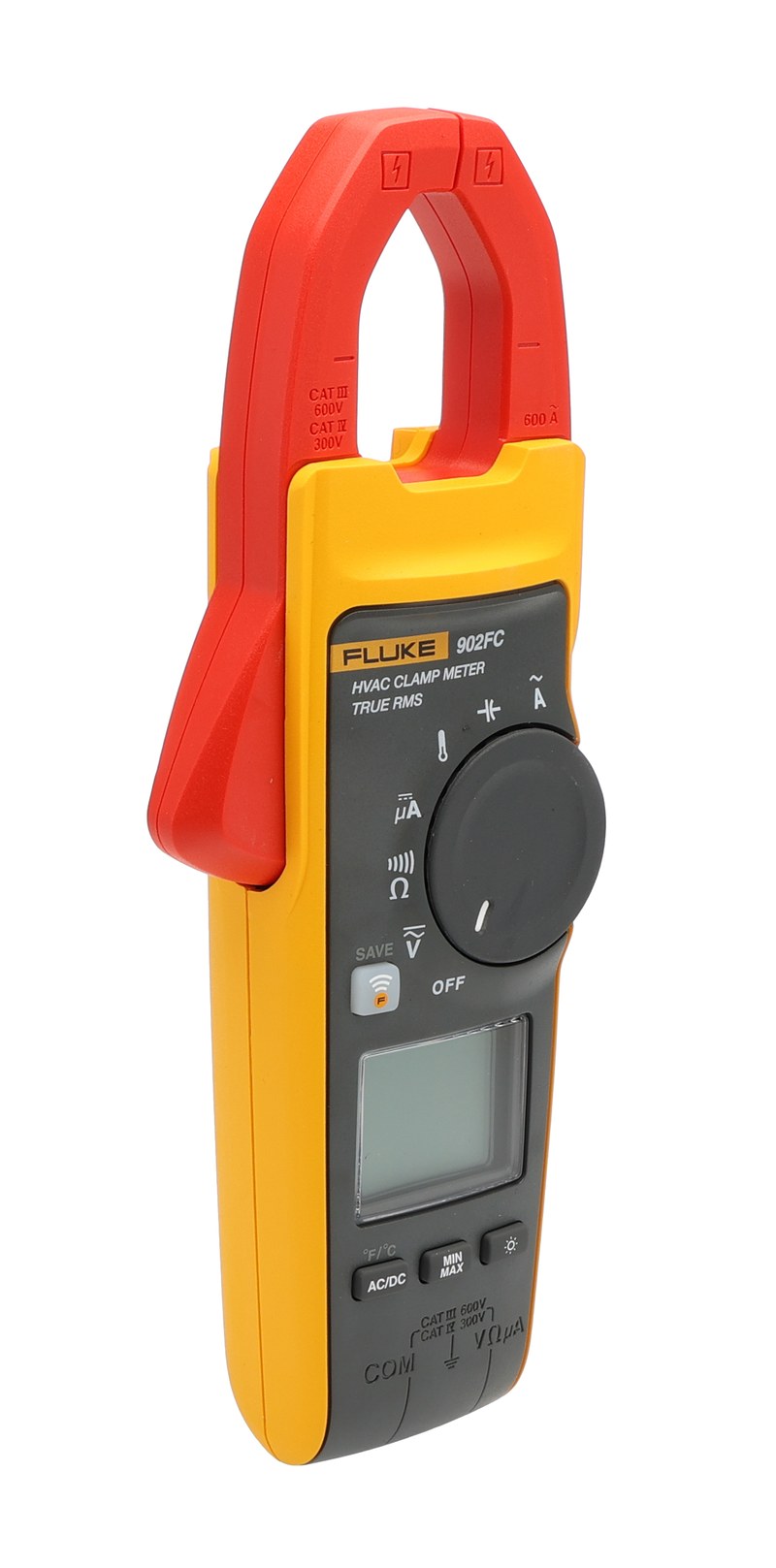

Прибор содержит разъемный магнитопровод токовых клещей, электронный преобразователь, контактные измерительные входы и цифровой дисплей. Для измерения переменного тока магнитопровод охватывает один проводник. Переменный ток создает магнитный поток, который воспринимается измерительной системой. На основании параметров магнитного поля электроника рассчитывает ток в исследуемой линии. Для получения правильного результата необходимо охватывать только один токонесущий проводник, а не одновременно фазу и нейтраль. Если оба проводника проходят внутри клещей, их магнитные поля частично компенсируются, и показание может оказаться значительно ниже фактического тока каждого провода. Измерение напряжения и сопротивления выполняется с помощью контактных проводов. При таких операциях прибор используется по принципу обычного цифрового мультиметра. Функция измерения микроамперного постоянного тока особенно важна при обслуживании газовых горелок. Некоторые системы контроля пламени используют ток ионизации, величина которого находится в микроамперном диапазоне. Измерение тока ионизации позволяет оценивать работу соответствующего датчика пламени и электрическую непрерывность его цепи. Однако требуемые значения определяются производителем горелочного автомата.
Области применения
Fluke 902 используется для диагностики инженерного оборудования:
- системы вентиляции,
- компрессорные установки,
- циркуляционные насосы,
- газовые горелки,
- управление кондиционерами,
- электродвигатели HVAC,
- пусковые цепи компрессоров,
- датчики пламени,
- температурные системы,
- электронная автоматика зданий.
Компания «Олниса» осуществляет поставки токовых клещей Fluke, включая модель 902 при наличии доступных исполнений. Предприятие поставляет контрольно-измерительные приборы для электротехнических и инженерных систем по России.
Преимущества
Основные практические достоинства:
- измерение тока без разрыва проводника,
- поддержка True-RMS,
- контроль микроамперных сигналов,
- встроенное измерение температуры,
- проверка емкости и сопротивления,
- объединение нескольких функций в одном корпусе,
- удобство работы с HVAC-оборудованием,
- уменьшение количества отдельных приборов для диагностики.
Таким образом, Fluke 902 — специализированные токовые клещи для измерения параметров систем отопления, вентиляции и кондиционирования. Сочетание True-RMS, температурного входа и микроамперного режима делает прибор применимым для комплексной диагностики инженерной автоматики. Компания «Олниса» поставляет измерительные приборы Fluke и организует поставки по всей России.
