Лазерный центровщик Fluke 830 — прецизионная юстировка валов вращающихся механизмов

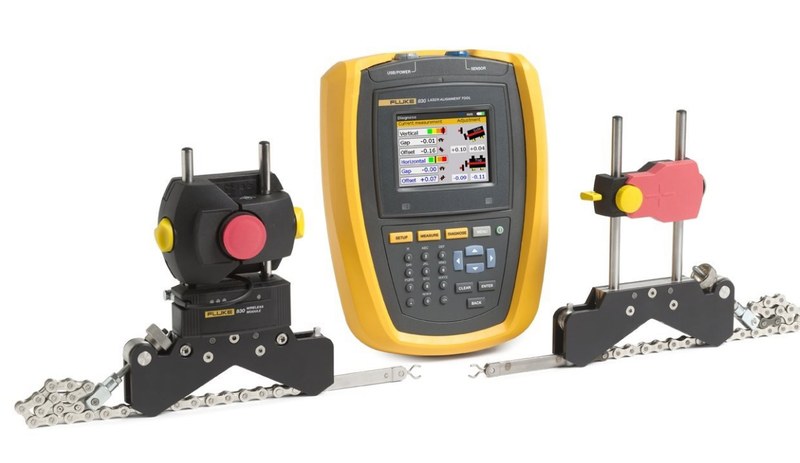

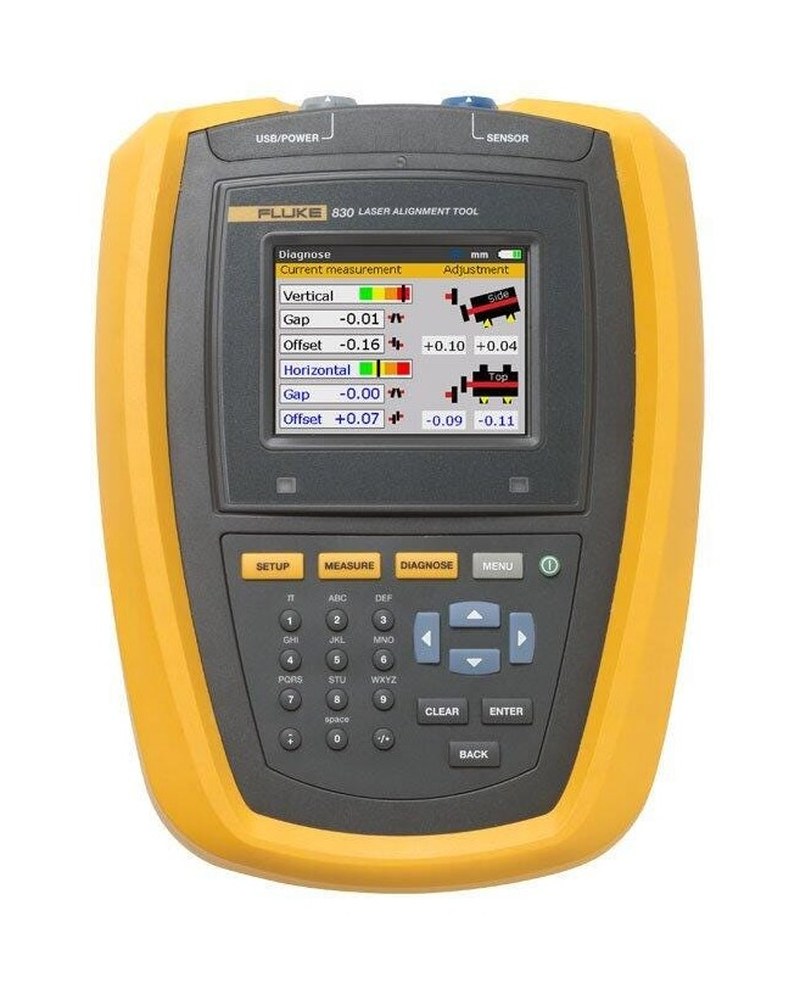

Fluke 830 — переносная лазерная система центровки валов, предназначенная для определения несоосности вращающихся машин и расчета необходимых механических корректировок. Устройство применяется при установке и обслуживании электродвигателей, насосов, компрессоров и других агрегатов с муфтовой передачей. Измерение осуществляется с использованием лазерного источника, приемного датчика, отражательной призмы и электронного вычислительного блока. Система регистрирует геометрические отклонения осей и помогает определить горизонтальные и вертикальные перемещения опор механизма. Несоосность валов приводит к дополнительным нагрузкам на подшипники, муфты и уплотнения. Поэтому точная центровка является важным условием долговременной работы вращающихся машин.
Технические характеристики
Основные параметры Fluke 830:
- производитель — Fluke,
- категория — лазерная система центровки валов,
- модель — 830,
- измерительная технология — лазерный отражательный метод,
- тип лазера — полупроводниковый Ga-Al-As,
- длина волны — 675 нм,
- класс лазерной безопасности — 2,
- оптическая мощность — менее 1 мВт,
- разрешение лазерного датчика — 1 мкм,
- средняя точность датчика — более 98%,
- диапазон электронного инклинометра — 0–360°,
- разрешение инклинометра — менее 1°,
- тип отражателя — призма 90°,
- средняя точность призмы — более 99%,
- процессор блока — Intel XScale PXA270,
- тактовая частота — 312 МГц,
- оперативная память — 64 МБ,
- флеш-память — 64 МБ,
- габариты блока — 220 × 165 × 45 мм,
- масса блока — 742 г.
Особенности конструкции
Система состоит из измерительного датчика, отражательной призмы, монтажных кронштейнов и электронного вычислителя. Оптические элементы закрепляются на соответствующих валах или муфтах вращающегося оборудования. Лазерный передатчик формирует узкий световой луч. Отражательная призма возвращает сигнал к приемнику, а электронная система определяет положение отраженного пятна. При вращении валов геометрическое смещение между их осями вызывает изменение положения лазерного сигнала на чувствительной поверхности датчика. На основании нескольких измерений при различных углах поворота вычислитель определяет характеристики несоосности. Они включают параллельное смещение осей и угловое отклонение. Параллельное смещение означает, что оси валов располагаются на некотором расстоянии друг от друга. Угловая несоосность характеризует различие направлений этих осей. Прибор вычисляет необходимые перемещения опор подвижной машины. В вертикальной плоскости коррекция часто выполняется изменением толщины регулировочных прокладок, а в горизонтальной — управляемым перемещением корпуса агрегата. Использование электронного инклинометра позволяет учитывать фактическое угловое положение измерительной системы. Это уменьшает зависимость результатов от субъективной оценки оператора. Функция Compass Measurement обеспечивает измерения при различных положениях валов. Такая возможность полезна, если полный свободный поворот ограничен особенностями конструкции. Вычислительный блок отображает необходимые корректировки и помогает контролировать результат повторного измерения.
Области применения
Fluke 830 используется при центровке вращающегося оборудования:
- центробежные насосы,
- электродвигатели,
- промышленные компрессоры,
- редукторы,
- вентиляционные установки,
- турбомеханизмы,
- муфтовые соединения,
- производственные приводы,
- энергетические агрегаты,
- технологические вращающиеся машины.
Компания «Олниса» осуществляет поставки измерительного оборудования Fluke, включая лазерные системы центровки валов. Поставка модели Fluke 830 зависит от доступности исполнения, поскольку модель снята с производства. Компания организует поставки промышленного оборудования по России.
Преимущества
Основные эксплуатационные достоинства:
- высокая точность определения геометрических отклонений,
- расчет необходимых корректировок опор,
- уменьшение ошибок ручной центровки,
- возможность измерения в ограниченном пространстве,
- удобное цифровое отображение результата,
- портативная конструкция,
- защищенные измерительные компоненты,
- снижение риска дополнительной нагрузки на подшипники вследствие несоосности.
Таким образом, Fluke 830 — лазерная измерительная система для определения и коррекции несоосности валов. Прибор позволяет рассчитывать необходимые перемещения механизма и контролировать точность выполненной центровки. Компания «Олниса» поставляет промышленное оборудование Fluke и организует поставки измерительной техники по России.
