Контактор DEKraft 22118DEK — надежное управление электродвигателями и нагрузками

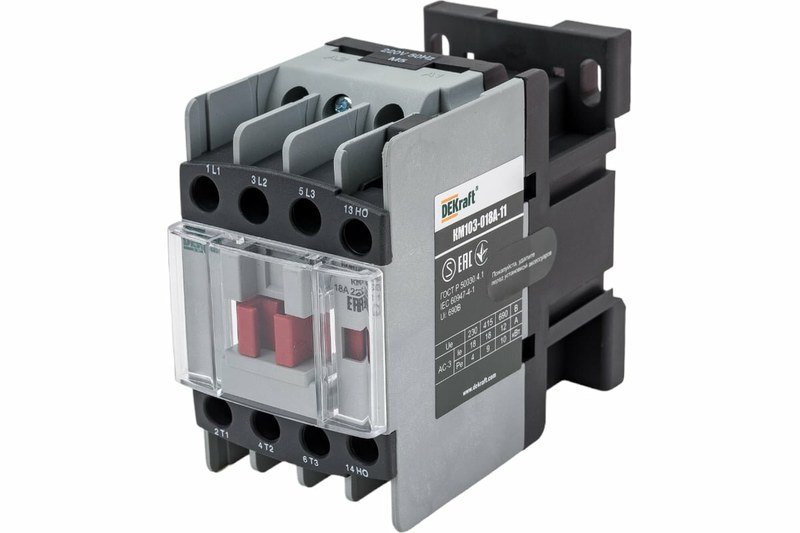

DEKraft 22118DEK — контактор серии КМ-103 для дистанционного включения и отключения трехфазных электрических цепей. Основная область применения — управление асинхронными электродвигателями с короткозамкнутым ротором. Три силовых нормально разомкнутых полюса коммутируют фазы, катушка переменного тока приводит механизм в действие, вспомогательная группа 1НО+1НЗ используется в цепях сигнализации, блокировки и самоподхвата.
Номинальные параметры
Модель 22118DEK — нереверсивный контактор КМ-103. В моторной цепи он коммутирует три фазы; реверс требует отдельной блокированной схемы. Основные характеристики:
- серия — КМ-103,
- артикул — 22118DEK, обозначение — KM103-025A-220B-11,
- число силовых полюсов — 3, главные контакты — 3НО,
- номинальный ток Ie в категории AC-3 при 400 В — 25 А,
- номинальная мощность двигателя в AC-3 при 400 В — 11 кВт,
- режим AC-1 — для резистивных и слабоиндуктивных нагрузок,
- номинальное рабочее напряжение силовой цепи — до 690 В AC,
- напряжение катушки — 220 В AC, частота — 50 Гц,
- вспомогательные контакты — 1НО+1НЗ,
- потребляемая мощность катушки — около 70 В·А при срабатывании и 11 В·А при удержании,
- степень защиты — IP20,
- габариты — около 64 × 88 × 108 мм, масса — около 0,54 кг.
AC-3 предназначена для пуска асинхронного двигателя и отключения работающего двигателя. Частые толчковые пуски и реверс относятся к более тяжелому режиму AC-4 и требуют проверки ресурса. AC-1 применяют для неиндуктивных или слабоиндуктивных нагрузок. При проектировании проверяют ток двигателя по шильдику, напряжение сети и длительность пуска. Значение 11 кВт относится к AC-3 при 400 В. Температура шкафа и частота включений влияют на допустимую нагрузку.

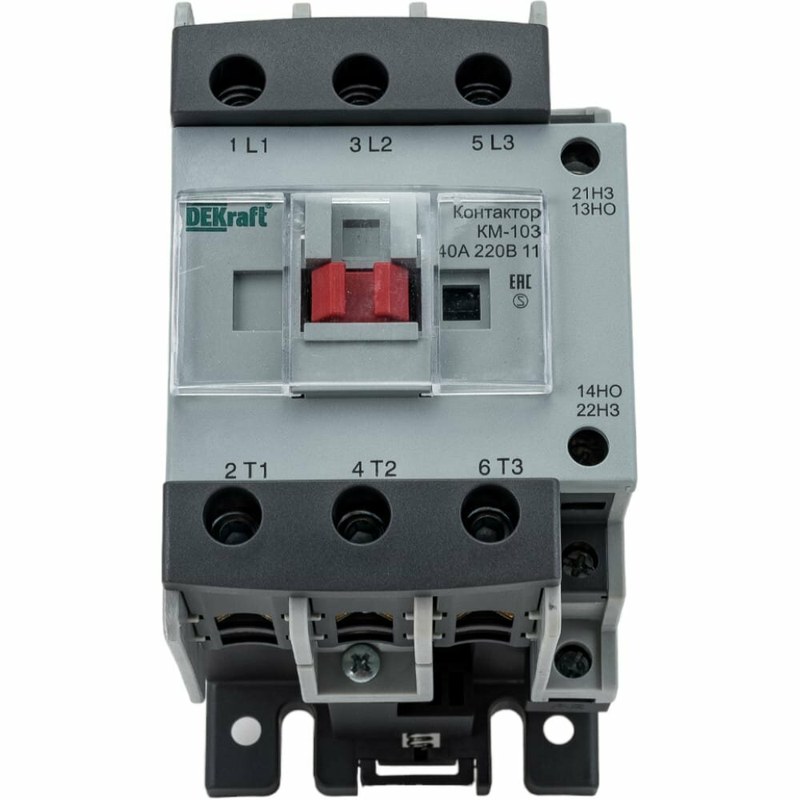

Конструкция и функциональные узлы
В корпусе находятся катушка, магнитопровод, якорь, контактный механизм и возвратная пружина. При подаче питания магнитное поле перемещает якорь и замыкает силовые контакты; после снятия напряжения пружина возвращает механизм в исходное положение. Без питания катушки контактор не удерживает включенное состояние. Силовые проводники присоединяются винтовыми зажимами. Вспомогательные 1НО и 1НЗ переключаются вместе с приводом и предназначены для управляющих и сигнальных цепей, а не для коммутации двигателя. Основные особенности:
- три главных нормально разомкнутых полюса,
- катушка управления переменного тока 220 В,
- встроенная вспомогательная группа 1НО+1НЗ,
- винтовое подключение проводников,
- монтаж на DIN-рейку шириной 35 мм или на монтажную панель,
- габаритный корпус около 64 × 88 × 108 мм,
- климатическое исполнение УХЛ4,
- степень защиты IP20 для установки внутри электрощита.
IP20 защищает от доступа пальцем, но не от воды и пыли; необходимую степень защиты обеспечивает шкаф. При компоновке предусматривают охлаждение и доступ к клеммам.
Работа контактора в схемах
В типовой схеме кнопка «Пуск» питает катушку, якорь замыкает главные контакты, а вспомогательный 1НО обеспечивает самоподхват. Кнопка «Стоп» разрывает цепь катушки. При исчезновении питания контактор отпускает, предотвращая автоматический повторный пуск после восстановления напряжения. Контакт 1НЗ используют для блокировки или сигнализации; контроль тока, фаз и температуры выполняют отдельными устройствами. При размыкании индуктивной нагрузки возникает дуга; скорость износа зависит от тока и частоты коммутации. Частые пуски и реверс сокращают ресурс, поэтому рабочий цикл сверяют с категорией применения и паспортной электрической износостойкостью. Катушка рассчитана на 220 В переменного тока. Просадка напряжения при срабатывании может вызвать дребезг и перегрев; постоянное напряжение или иной номинал допустимы только при подтвержденной совместимости. Цепь управления защищают по проекту.
Монтаж и координация защиты
На обесточенной установке, исключив повторное включение и проверив отсутствие напряжения, аппарат крепят на DIN-рейке или панели. Проводники подключают по маркировке и схеме исполнения. При подключении следует соблюдать следующие требования:
- сечение жилы выбирают по расчетному току, способу прокладки и допустимому диапазону клеммы,
- гибкие многопроволочные жилы оконцовывают в соответствии с типом зажима,
- винты затягивают моментом, установленным технической документацией,
- маркировку фаз сохраняют по всей длине линии,
- защитный проводник PE не пропускают через силовые контакты,
- цепь катушки и цепи управления защищают согласно проекту,
- тепловую и короткозамыкательную защиту согласуют с двигателем, контактором и проводниками.
Допустимое сечение и момент затяжки сверяют с документацией модификации. Номинал 25 А AC-3 не задает уставку тепловой защиты: её определяют по паспортному току двигателя и режиму пуска. Автомат выбирают по расчетному току КЗ и согласуют так, чтобы аварийный ток отключался до повреждения контактора и кабеля, без ложного срабатывания при пуске.
Таким образом, DEKraft 22118DEK — трехполюсный контактор КМ-103 с катушкой 220 В AC и группой 1НО+1НЗ, номиналом 25 А в AC-3 при 400 В. Применение контактора согласуют с ГОСТ IEC 60947-4-1, параметрами сети, нагрузки, тока и защитой. Компания «Олниса» осуществляет поставку промышленного оборудования, включая контакторы для систем управления и распределения энергии.
