Анализатор качества электроэнергии Fluke 435 — комплексное исследование трехфазных электрических сетей

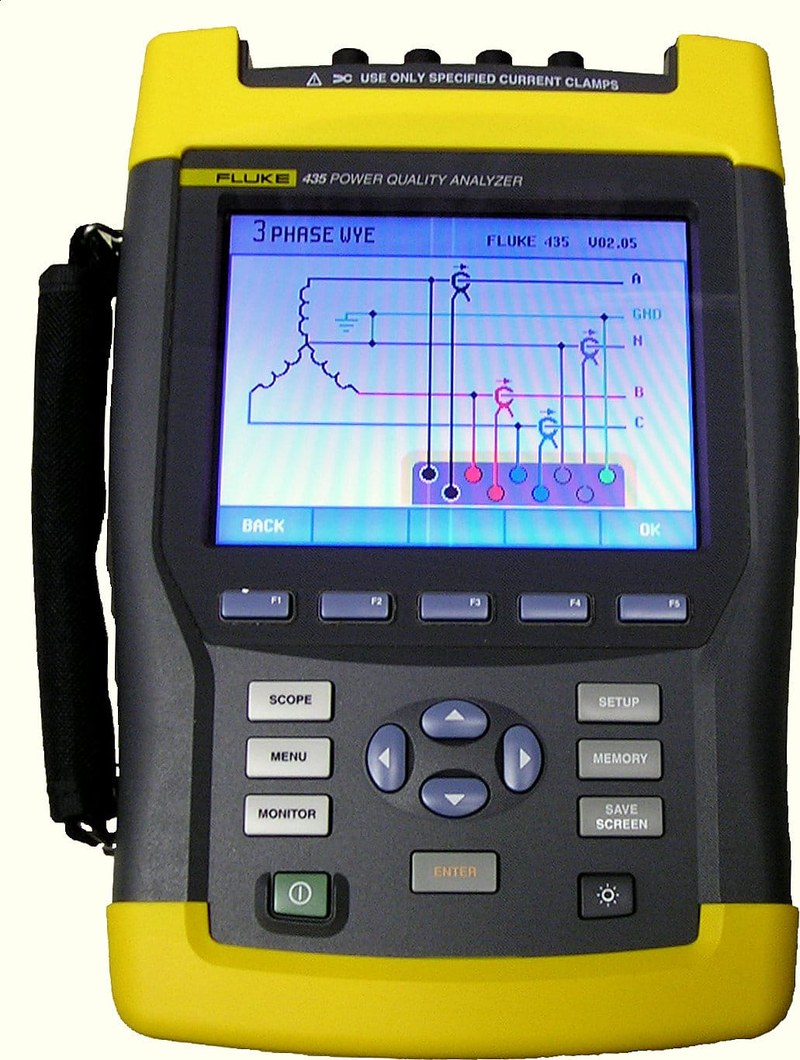

Fluke 435 — переносной трехфазный анализатор качества электроэнергии, предназначенный для измерения электрических параметров и регистрации отклонений в сетях промышленного электроснабжения. Прибор используется для анализа напряжения, тока, частоты, гармонических составляющих, мощности и событий, нарушающих нормальную работу оборудования. Модель первоначальной серии 435 позволяет выполнять долговременные измерения, формировать осциллограммы и регистрировать переходные процессы. Это особенно важно при исследовании сложных сетей с частотными преобразователями, нелинейными источниками питания и значительными изменениями нагрузки. Следует различать Fluke 435 первого поколения и 435 Series II. Они имеют отличия в аппаратной платформе, измерительных возможностях и организации хранения результатов.

Технические характеристики

Основные характеристики Fluke 435 первоначальной серии:

• производитель — Fluke,
• категория — трехфазный анализатор качества электроэнергии,
• модель — 435,
• измеряемые системы — однофазные и трехфазные сети,
• максимальное фазное напряжение — 1000 В RMS,
• максимальное пиковое напряжение — 6 кВ,
• основная погрешность напряжения — ±0,1% номинального значения,
• номинальная частота сети — 50/60 Гц,
• погрешность частоты — ±0,01 Гц,
• частота дискретизации для переходных процессов — до 200 квыб./с,
• минимальная продолжительность регистрируемого переходного процесса — 5 мкс,
• порядок гармоник — до 50-го,
• интерфейс передачи данных — USB в соответствующей комплектации.

Особенности конструкции

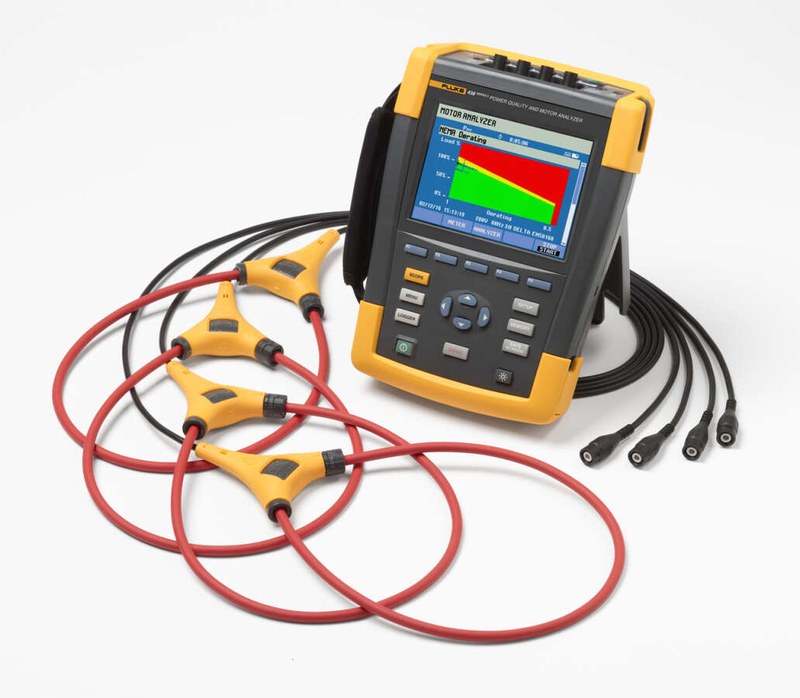

Анализатор содержит несколько каналов регистрации напряжения, входы токовых датчиков, синхронизированную систему аналого-цифрового преобразования и вычислительный процессор. Для исследования трехфазной сети электрические измерительные провода подключаются к соответствующим фазным точкам, а токовые клещи устанавливаются вокруг проводников. Система одновременно регистрирует мгновенные значения напряжений и токов. На основании полученных данных рассчитываются действующие значения, мощность, частота и другие характеристики электроснабжения. Для определения активной мощности учитывается мгновенное произведение напряжения и тока. При периодическом сигнале его усреднение за соответствующий интервал позволяет оценивать передачу реальной электрической энергии. Реактивная и полная мощность рассчитываются с учетом фазовых соотношений и характеристик сигнала. Для нелинейных нагрузок дополнительно анализируются гармонические составляющие. Наличие частотных преобразователей и импульсных источников питания способно вызывать искажение формы сетевого тока. Такие процессы регистрируются при анализе гармоник и суммарного коэффициента нелинейных искажений THD. Провалы напряжения представляют собой кратковременное снижение действующего значения. Они могут возникать при запуске мощных двигателей или аварийных процессах в электрической сети. Повышения напряжения и переходные импульсы также регистрируются измерительной системой. Эти события способны нарушать работу электронных устройств и снижать надежность изоляции. Отдельное значение имеет анализ фликера — колебаний напряжения, вызывающих воспринимаемые изменения светового потока осветительного оборудования.

Области применения

Fluke 435 используется при исследовании электроснабжения:

• промышленные предприятия,
• распределительные щиты,
• трансформаторные подстанции,
• силовые электроприводы,
• частотные преобразователи,
• производственные линии,
• энергетические объекты,
• системы бесперебойного питания,
• сети с нелинейными нагрузками,
• диагностика качества электрической энергии.

Компания «Олниса» осуществляет поставки анализаторов электроэнергии Fluke. Возможность поставки первоначальной модели 435 определяется доступностью соответствующих исполнений. Предприятие поставляет промышленное измерительное оборудование на территории России.

Преимущества

Практические достоинства:

• совместное измерение нескольких электрических параметров,
• анализ гармонических искажений,
• регистрация кратковременных нарушений,
• контроль несимметрии фаз,
• визуализация формы электрического сигнала,
• долговременное наблюдение за сетевыми параметрами,
• определение связи событий с работой оборудования,
• документирование нарушений качества электроснабжения.

Таким образом, Fluke 435 — трехфазный анализатор качества электроэнергии для исследования электрических сетей и выявления нарушений нормальных параметров питания. Он объединяет функции регистратора, анализатора гармоник и измерителя мощности. Компания «Олниса» поставляет оборудование Fluke для промышленной энергетики и организует поставки по России.
