Автоматический выключатель DEKraft 1P 10A — надежная защита электрических цепей

Автоматический выключатель DEKraft 1P 10 A — модульный аппарат для защиты линии от перегрузки и короткого замыкания. Обозначение включает несколько серий и исполнений, поэтому при спецификации учитывают не только ток и число полюсов, но и характеристику расцепления, отключающую способность, напряжение и род тока. Однополюсное исполнение размыкает фазный проводник и не заменяет устройство, которое должно коммутировать фазу и нейтраль.

Основные параметры

Аппарат включают последовательно с защищаемым проводником. В нормальном режиме контакты замкнуты; ручное управление выполняется рукояткой. Тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на короткое замыкание. Номинал 10 А не задаёт мощность цепи: учитывают кабель, его прокладку, температуру и параметры нагрузки. Ключевые параметры и варианты DEKraft 1P 10 A определяются полным обозначением изделия:

• номинальный ток — 10 А,
• число полюсов — один,
• серия — например, ВА-101, ВА-103, ВА-105 или ВА-203,
• характеристика мгновенного расцепления — B, C либо D, согласно исполнению,
• отключающая способность — значение, установленное для конкретной серии и модификации,
• род тока — переменный или постоянный для специально предназначенных исполнений,
• монтажное исполнение — модульное, для установки в распределительном устройстве.

Буква B, C или D определяет диапазон электромагнитного срабатывания относительно номинала, поэтому одинаковый ток не делает модели с разными кривыми взаимозаменяемыми. В линейках представлены отключающие способности 4,5, 6, 10 и 15 кА; точное значение устанавливается артикулом и проверяется по расчётному току короткого замыкания в месте монтажа. Оно должно быть не ниже требуемого проектом. 1P означает один полюс; 1P+N дополнительно коммутирует нейтраль и представляет иное исполнение.

Принцип действия и коммутация

При перегрузке тепловой расцепитель нагревается и с выдержкой времени воздействует на механизм отключения; при большем сверхтоке срабатывание наступает быстрее. При коротком замыкании электромагнитный расцепитель быстро освобождает механизм. Контакты размыкаются независимо от того, удерживает ли оператор рукоятку во включённом положении. Размыкание сопровождается дугой, которую дугогасительная камера разделяет и охлаждает в паспортных условиях. Время отключения зависит от тока, характеристики и температуры, поэтому номинала недостаточно для подтверждения требуемого времени защиты. Частые коммутации ускоряют износ; применять аппарат как выключатель нагрузки можно лишь в предусмотренном изготовителем режиме. После аварийного отключения выявляют причину до повторного включения.

Конструкция и установка

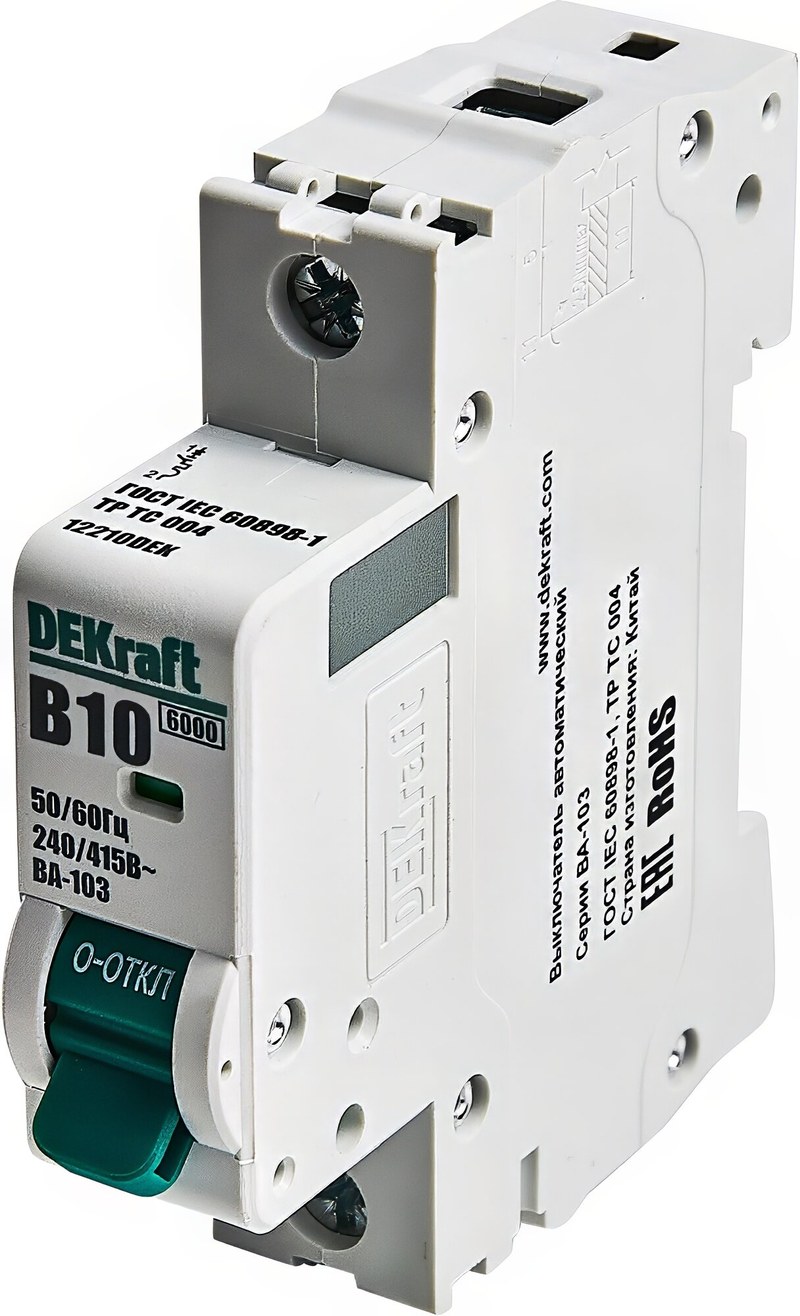

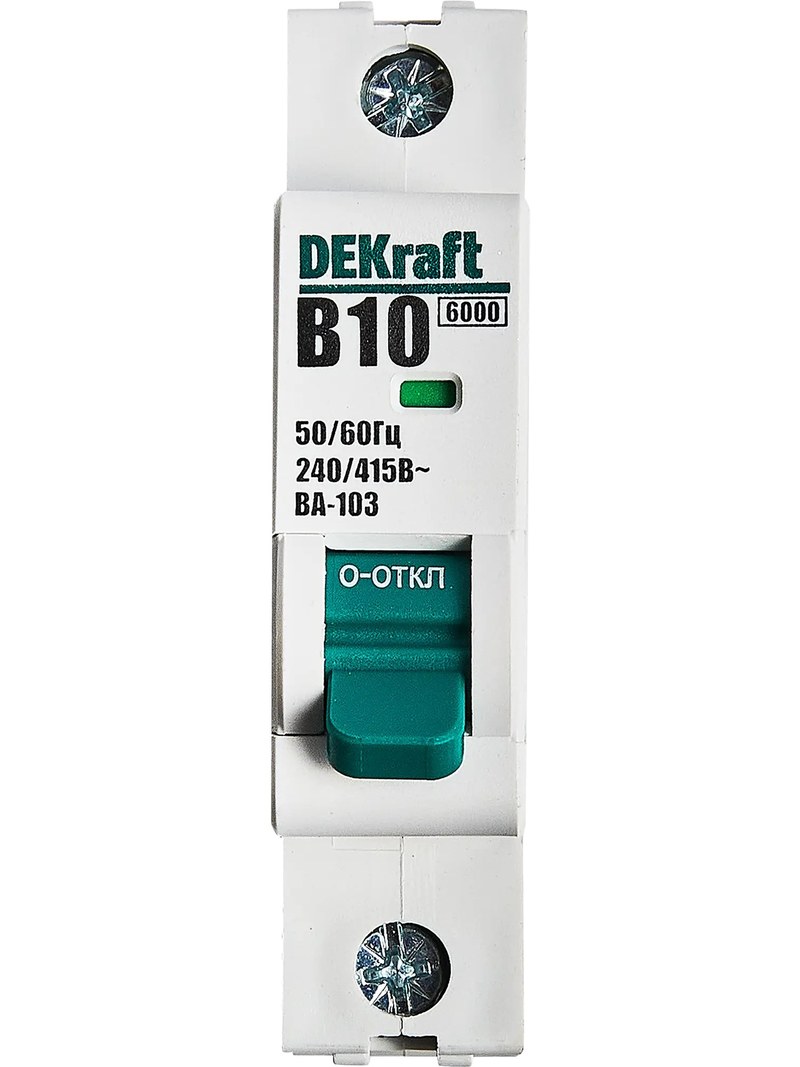

Корпус содержит контактный узел, привод, оба расцепителя и дугогасительную камеру; на лицевой панели расположены рукоятка и маркировка. Конструкция зависит от серии. Для ВА-103 указаны пять монолитных заклёпок, индикатор положения контактов и боковые каналы охлаждения; эти признаки нельзя переносить на все модели. Совместимость аксессуаров и оболочек также проверяют по серии. Аппарат устанавливают на DIN-рейку в щите, предварительно сверяя артикул, размеры и параметры с проектом. Сечение и тип проводника, длина зачистки и момент затяжки должны соответствовать инструкции: слабый контакт нагревается, чрезмерное усилие повреждает клемму. Соблюдают схему изготовителя, а для DC-моделей — указанную полярность. Перед монтажом цепь обесточивают и исключают повторную подачу напряжения.

Выбор и координация защиты

Сначала сопоставляют расчётный ток нагрузки и допустимый длительный ток проводника с учётом сечения, изоляции, прокладки, температуры и группировки кабелей. Затем проверяют ожидаемый ток короткого замыкания, отключающую способность и время срабатывания. Если отключение не обеспечивается за установленное время, корректируют линию или защиту: номинал 10 А сам по себе безопасность не гарантирует. Характеристику B, C или D выбирают по пусковому току и минимальному току повреждения в конце линии; неподходящая кривая вызывает ложное срабатывание или задерживает отключение. С вышестоящими аппаратами проверяют селективность. Для DC применяют только обозначенную соответствующим образом модель с допустимыми напряжением, полярностью и схемой: постоянную дугу сложнее гасить из-за отсутствия перехода тока через ноль. Отдельные ВА-105 рассчитаны на 250 В DC; это не общий параметр серии 1P 10 A.

Области применения и эксплуатация

Автомат 10 А используют в линиях малой мощности, цепях управления, вспомогательного питания и освещения при подтверждённом соответствии нагрузки и кабеля. Назначение зависит также от системы заземления и проектных требований. Обычный автомат защищает от сверхтока, но не обнаруживает утечку на землю; при необходимости предусматривают УЗО или дифференциальный автомат. Перед пуском проверяют артикул, схему, клеммы, фиксацию и целостность корпуса; измерения выполняют безопасным установленным способом. При эксплуатации контролируют признаки перегрева и нестабильного контакта. Повторные отключения требуют выяснить причину: перегрузку, повреждение кабеля, пусковой ток или плохое соединение. Не следует многократно включать автомат без диагностики; неисправное изделие заменяют, не ремонтируя под напряжением.

Таким образом, DEKraft 1P 10 A обозначает группу модульных автоматических выключателей с током 10 А и одним полюсом, а не единственную неизменную модель. Выбор конкретного исполнения опирается на серию и артикул, времятоковую характеристику, отключающую способность, номинальное напряжение и допустимый род тока. Корректная работа защиты требует согласования с параметрами проводника и нагрузки, оценки короткого замыкания, проверки условий автоматического отключения и соблюдения правил монтажа. В проектной документации следует указывать полное обозначение, поскольку равенство номинала и числа полюсов не подтверждает взаимозаменяемость. Компания «Олниса» является поставщиком промышленного оборудования, в том числе электротехнических изделий DEKraft.
