Измерение напряжения в сети с вольтметрами DEKraft

Вольтметр DEKraft предназначен для отображения значения напряжения в низковольтных распределительных устройствах. Показания помогают контролировать однофазные и трехфазные цепи. Конкретные диапазон измерения, схема подключения, конструкция и габариты зависят от артикула, поэтому технические параметры каждого исполнения сверяют с паспортом изделия. Прибор бывает аналоговым или цифровым. В первом случае напряжение отображается стрелкой на градуированной шкале, во втором — числом на индикаторе. Вольтметр включают параллельно участку цепи, напряжение на котором требуется контролировать. Это позволяет наблюдать электрический режим, не разрывая силовую цепь и не используя измеритель как коммутационный аппарат.

Технические характеристики

Сопоставление исполнений проводят по типу измеряемого тока, номинальной частоте, пределам шкалы, классу точности, способу отображения и условиям монтажа. Значения ниже описывают типовую сеть и принцип оценки:

• Измеряемая величина — напряжение между заданными точками электрической цепи,
• Род тока — переменный или постоянный, в соответствии с исполнением,
• Частота типовой сети переменного тока — 50 Гц,
• Номинальное напряжение однофазной сети — 230 В,
• Номинальное линейное напряжение трехфазной сети — 400 В,
• Верхний предел шкалы или диапазона — определяется паспортом конкретного артикула,
• Индикация — стрелочная или цифровая, если предусмотрена соответствующей моделью,
• Класс точности — указывается изготовителем для выбранного исполнения,
• Способ установки — панельный либо иной, согласно конструкции прибора,
• Подключение — непосредственно к измерительной цепи или через трансформатор напряжения,
• Степень защиты корпуса и лицевой части — определяется паспортом изделия.

Номиналы 230 В и 400 В приведены как уровни типовой сети, а не как диапазоны измерения прибора. При напряжении выше допустимого входного значения применяют трансформатор напряжения с коэффициентом, заданным проектом. Например, трансформатор 400/100 В уменьшает напряжение в четыре раза. Масштаб шкалы или показаний должен соответствовать коэффициенту трансформации, иначе результат будет прочитан неверно.

Конструкция и размещение

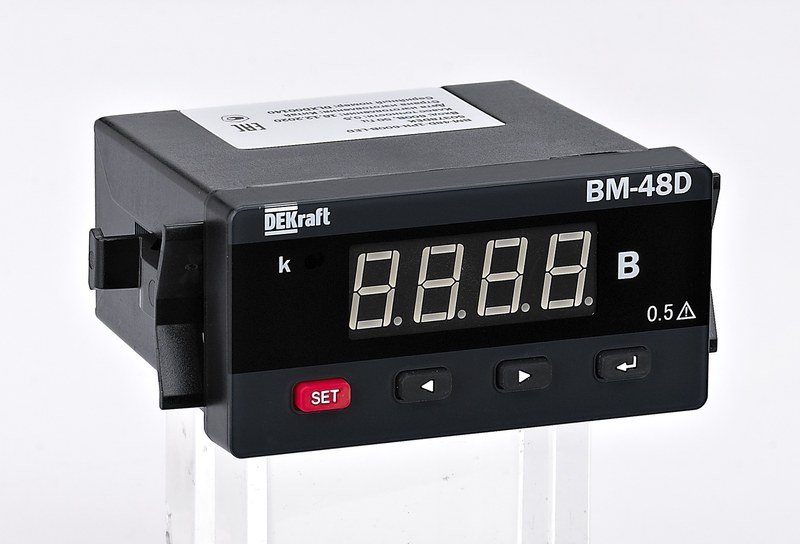

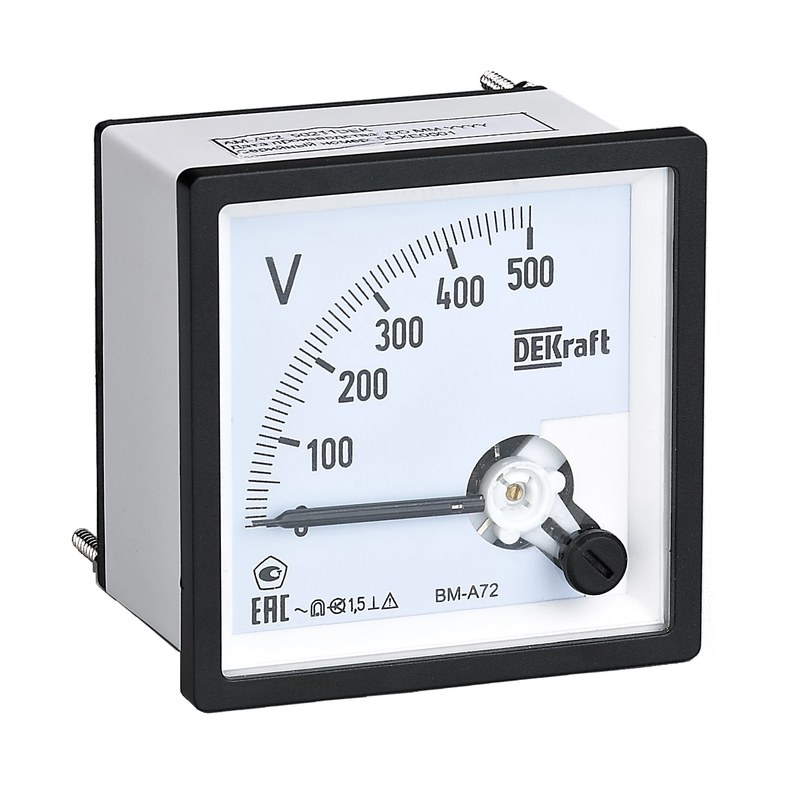

Вольтметр обычно устанавливают на лицевой панели шкафа, где показание остается доступным при закрытом распределительном устройстве. Корпус удерживает измерительный механизм и изолирует токоведущие части; на передней поверхности расположены шкала со стрелкой либо цифровое окно, на задней — клеммы. Габариты выреза, глубина установки, способ фиксации и допустимое сечение провода задаются конкретной моделью. В аналоговом исполнении измерительный механизм перемещает стрелку пропорционально измеряемой величине. Шкала размечается в вольтах, а оператор считывает положение указателя относительно делений. Цифровое исполнение преобразует входной сигнал в числовое значение и выводит его на сегментный индикатор. Количество разрядов, разрешение, время обновления и точность нельзя распространять на всю линейку без паспорта конкретного прибора.

Принцип действия и схемы измерения

В однофазной цепи вольтметр подключают между фазным и нейтральным проводниками, если измеряется фазное напряжение, или между двумя фазами — для линейного напряжения. В трехфазной сети контроль может выполняться между фазами либо от каждой фазы к нейтрали. Схема зависит от назначения щита и набора контролируемых величин. Для последовательного наблюдения за несколькими напряжениями применяют отдельные приборы или штатный измерительный переключатель.

Режимы контроля и интерпретация

Основной режим — визуальное наблюдение за напряжением при включенном питании. Показание сопоставляют с номиналом и границами, установленными проектом. Для сети 230 В отклонение на 10 % соответствует диапазону 207–253 В; это арифметическая иллюстрация, а не универсальная норма допустимого напряжения для любого потребителя. Требования определяются характеристиками оборудования и применимыми правилами. Стрелочная шкала дает представление о направлении и величине отклонения, но точность считывания зависит от ширины шкалы, класса точности и угла наблюдения. Положение глаз располагают напротив шкалы, чтобы уменьшить параллакс. Цифровая индикация упрощает считывание числового значения, однако число разрядов не тождественно точности. Последний знак следует оценивать с учетом разрешения и паспортной погрешности прибора.

Области применения

Вольтметры DEKraft используют в распределительных шкафах, вводно-распределительных устройствах, щитах автоматики и электротехнических установках, где требуется контроль напряжения. Они применяются в цепях питания электродвигателей, насосов, вентиляторов, нагревателей и осветительных групп. Наблюдение за показаниями позволяет сопоставить электрический режим с текущей нагрузкой и быстрее заметить отклонения, требующие проверки сети.

Таким образом, вольтметр DEKraft служит для наглядного контроля напряжения в низковольтной сети. Надежность измерения зависит от соответствия диапазона, схемы включения, частоты и условий монтажа характеристикам конкретного артикула. Компания «Олниса» поставляет промышленное оборудование для предприятий и электротехнических объектов. В ассортименте компании представлены приборы и компоненты для оснащения систем электроснабжения. «Олниса» обеспечивает поставку оборудования DEKraft для применения в распределительных устройствах и производственной инфраструктуре.
