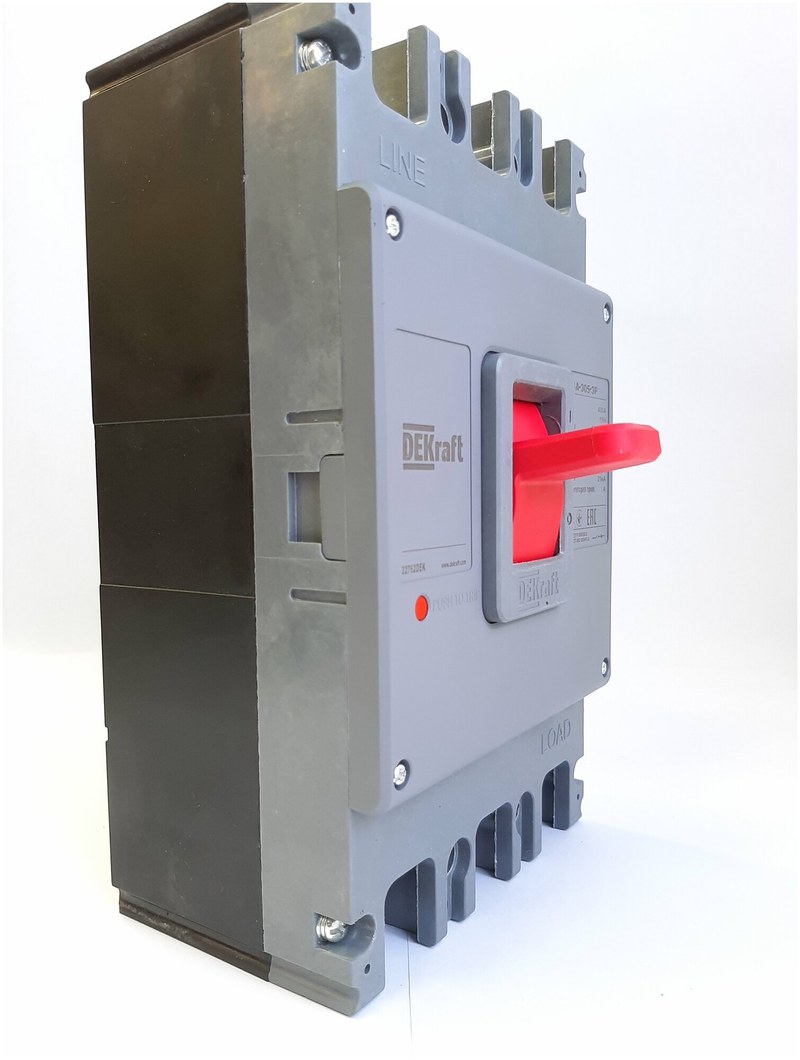

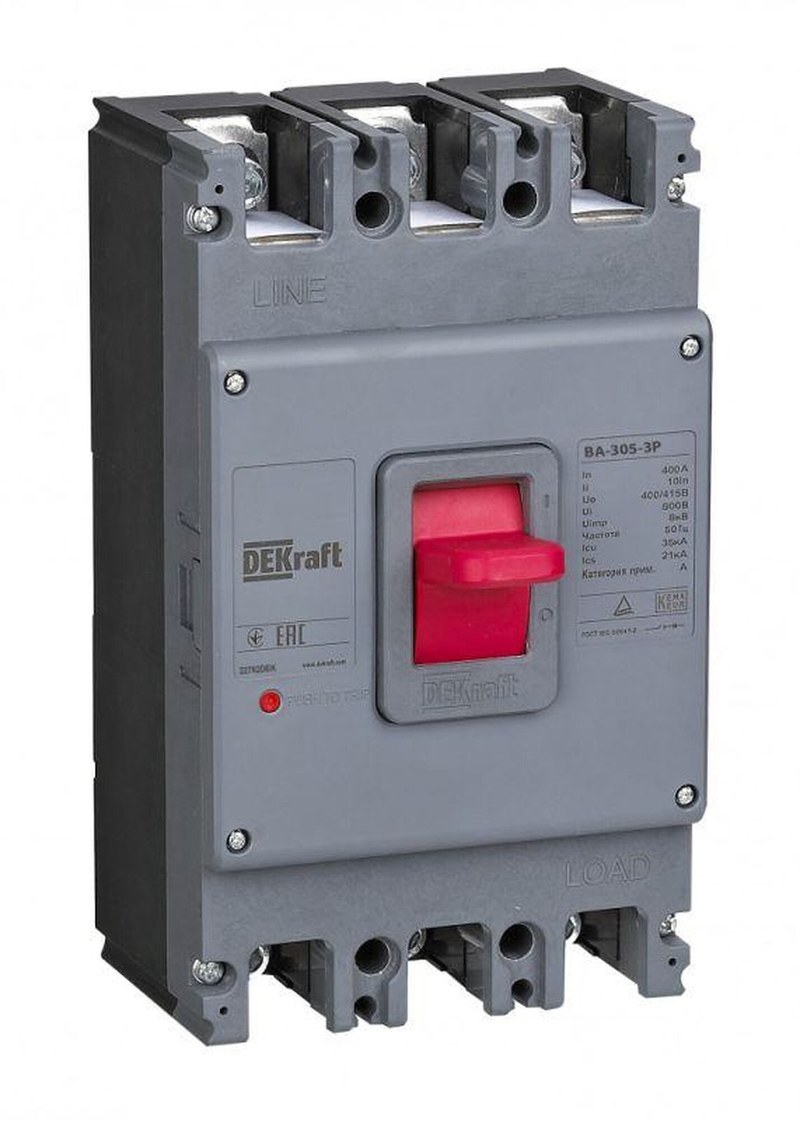

Выключатель DEKraft 3P 400 А для промышленных электроустановок
DEKraft 3P 400 А коммутирует трехфазные цепи и защищает проводники от перегрузки и короткого замыкания. Обозначение указывает на три полюса и номинальный ток 400 А. Аппарат применяют во вводных и распределительных цепях. Номинал 400 А задает токовый уровень при условиях изготовителя. Отключающая способность, напряжение, характеристики защиты и присоединительные размеры зависят от исполнения; для проектирования используют его полный артикул и паспорт.
Технические характеристики
Ниже приведены известные по обозначению данные и параметры, значения которых зависят от конкретного исполнения:
- Тип аппарата — автоматический силовой выключатель,
- Количество полюсов — 3,
- Номинальный ток In — 400 А,
- Номинальная частота — по паспорту исполнения, для стандартной сети переменного тока обычно 50 Гц,
- Рабочее напряжение Ue — по маркировке конкретной модификации,
- Номинальное напряжение изоляции Ui — по технической документации,
- Импульсное выдерживаемое напряжение Uimp — по технической документации,
- Предельная отключающая способность Icu — зависит от модификации и рабочего напряжения,
- Рабочая отключающая способность Ics — зависит от модификации и рабочего напряжения,
- Вид расцепителя — определяется исполнением аппарата,
- Монтаж — внутри низковольтного распределительного устройства,
- Количество коммутируемых фаз — 3,
- Номинал 400 А соотносят с температурой, охлаждением и нагрузкой.
При линейном напряжении 400 В расчет S = √3 × 400 В × 400 А ≈ 277 кВА. Это полная мощность цепи; активная зависит от cos.
Конструкция и основные узлы
Выключатель объединяет токоведущие части, контактный механизм, дугогасительные камеры и расцепители в изоляционном корпусе. Их компоновка определяется серией и комплектацией:
- Изоляционный корпус разделяет полюса и защищает внутренние узлы от механических воздействий,
- Три полюса механически связаны и коммутируют три фазных проводника,
- Неподвижные и подвижные контакты проводят ток в замкнутом положении,
- Контактный механизм создает необходимое усилие прижатия для ограничения переходного сопротивления,
- Дугогасительные камеры локализуют дугу и ускоряют ее охлаждение и гашение при размыкании,
- Рукоятка либо привод переводит аппарат в рабочие положения включено и отключено,
- Свободный расцепитель обеспечивает отключение даже при удержании рукоятки оператором,
- Тепловой, электромагнитный или электронный расцепитель выполняет защитные функции согласно исполнению,
- Силовые клеммы или шинные присоединения связывают аппарат с внешней цепью,
- Вспомогательные контакты и независимые расцепители устанавливаются при наличии совместимой опции.
В норме ток проходит через замкнутые контакты. При срабатывании расцепителя механизм разводит контакты, а дугогасительная камера охлаждает, разделяет и деионизирует дугу. Повторное включение допускается после устранения причины отключения.
Принцип защиты и режимы работы
Защитные функции и пороги срабатывания зависят от расцепителя. Точные уставки и времятоковые характеристики приводятся в документации конкретной модификации:
- Нормальный режим — ток нагрузки находится в допустимых пределах для защищаемой цепи,
- Перегрузка — ток превышает рабочий уровень в течение времени, достаточного для теплового срабатывания,
- Короткое замыкание — резкий рост тока вызывает быстрое отключение электромагнитным или электронным узлом,
- Ручная коммутация — включение и отключение оператором при помощи рукоятки,
- Дистанционное управление — возможно при установке совместимого моторного привода и цепи управления,
- Аварийное отключение — автоматическое размыкание контактов при срабатывании защиты,
Тепловой расцепитель реагирует на нагрев и длительность перегрузки. Электромагнитный узел быстро отключает токи короткого замыкания. Электронный блок, если он предусмотрен, может иметь регулируемые уставки и задержки; диапазоны задаются паспортом. Эти функции не заменяют расчет защиты всей сети.
Выбор исполнения и монтаж
До включения проверяют маркировку и соответствие параметров сети. Для цепи 400 А рассчитывают нагрузку, пусковые процессы, ток КЗ и допустимый нагрев проводников. Отключающая способность должна покрывать ожидаемый ток КЗ; при нескольких аппаратах учитывают селективность. Корпус фиксируют с зазором для охлаждения. Шины подключают к штатным зажимам с моментом затяжки изготовителя: слабое соединение нагревается, чрезмерное усилие повреждает клемму. Фазы подключают по схеме, защитный проводник через полюс не проводят. Перед подачей напряжения проверяют крепление, изоляцию и механизм; монтаж выполняют при снятом напряжении. Выключатель является частью защиты и не заменяет расчет кабелей, шин и селективности. При эксплуатации контролируют нагрев соединений, состояние изоляции, следы дуги и исправность рукоятки. Периодичность проверок устанавливают по документации; электронные блоки учитывают при измерениях изоляции. После аварии устанавливают причину и проверяют аппарат, шины и кабель. Повторное включение без устранения дефекта опасно. При перегрузке оценивают ток, распределение нагрузки по фазам, охлаждение и контакты; после КЗ осматривают камеры и контактную систему.
Таким образом, DEKraft 3P 400 А — трехполюсный выключатель номиналом 400 А для коммутации и защиты трехфазных цепей. Контактный механизм размыкает цепь, а расцепитель определяет реакцию на перегрузку и короткое замыкание. При проектировании учитывают напряжение, отключающую способность и паспортные данные исполнения. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инфраструктурных объектов. В ассортименте представлены электротехнические изделия для распределения энергии. DEKraft 3P 400 А доступен к поставке в «Олниса». Поставка промышленной продукции.
