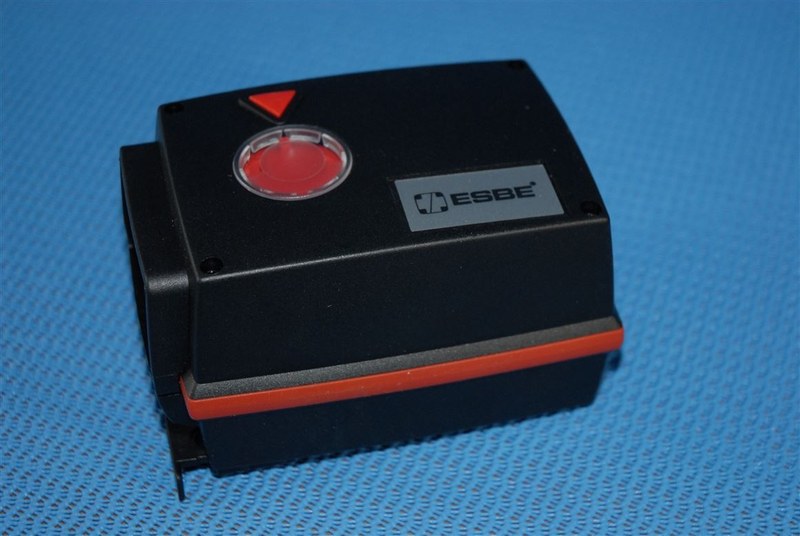

Электропривод ESBE 90 3X — точность регулирования и надежность управления клапанами

Электропривод ESBE 90 с питанием 220 В и выходным моментом 15 Н·м предназначен для поворота регулирующей арматуры инженерных систем. Обозначение «3x» в заданной теме трактуется как трехточечное управление: контроллер подает команды на перемещение в двух направлениях либо снимает их для остановки. Положение клапана изменяется длительностью сигнала. Скорость, полный угол поворота, степень защиты и дополнительные контакты зависят от точной модификации, поэтому их определяют по полному индексу изделия и паспорту.

Технические характеристики

В обозначении заданы основные значения:

• серия — ESBE 90,
• номинальное питание — 220 В переменного тока согласно обозначению,
• тип управления — трехточечный, с командами движения по двум направлениям,
• выходной крутящий момент — 15 Н·м,
• тип движения — поворотное перемещение ограниченного диапазона,
• назначение — управление совместимым поворотным клапаном,
• остановка без сигнала — сохранение достигнутого положения в стандартной трехточечной схеме,
• время полного хода, угол, потребляемая мощность, защита корпуса и температура — по паспорту модификации.

Момент 15 Н·м определяет усилие на выходном валу, но не задает напрямую допустимый перепад давления, расход или диаметр клапана. Рабочая нагрузка зависит от конструкции затвора, условий эксплуатации и усилия страгивания после простоя. Перегрузка может вызвать замедление хода, перегрев двигателя или повреждение редуктора.

Принципы и режимы работы

Трехточечная схема включает три состояния: открытие, остановка и закрытие. Контроллер измеряет параметр системы, например температуру подачи, сравнивает его с уставкой и подает сигнал на соответствующий вход. Первая команда поворачивает выходной вал в одну сторону, вторая — в противоположную. При снятии напряжения двигатель останавливается, а редуктор удерживает достигнутое положение. Одновременная подача двух команд недопустима; схема должна исключать ее электрической блокировкой или логикой регулятора. Импульс управления задает величину хода клапана. При отклонении температуры регулятор подает команду на открытие или закрытие, оценивает изменение процесса и формирует следующую корректировку. Алгоритм учитывает время полного хода конкретной модели, инерцию системы и пропускную характеристику клапана. Длинный импульс способен вызвать перерегулирование, частые короткие команды увеличивают число коммутаций и замедляют стабилизацию. Закон регулирования формирует внешний контроллер. Направление проверяют краткой командой. Ручное перемещение допустимо только предусмотренным производителем способом; вал нельзя проворачивать с усилием или при включенном питании.

Конструкция и монтаж

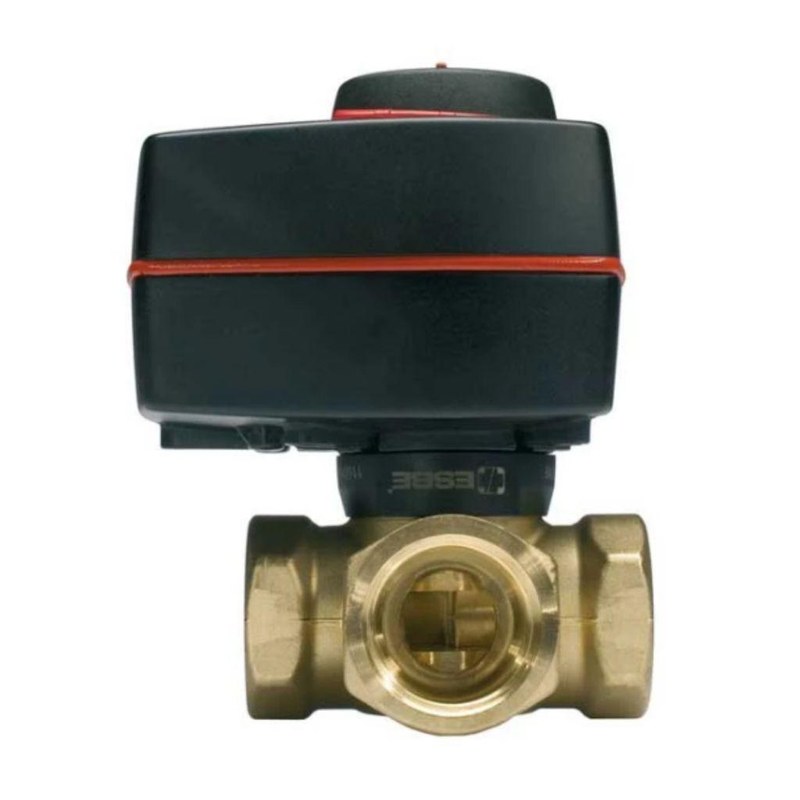

Корпус привода объединяет двигатель, редуктор, выходной вал и элементы ограничения хода. Двигатель создает вращение, редуктор снижает скорость и повышает момент. В крайних положениях двигатель отключают концевые выключатели или иные предусмотренные конструкцией элементы. Их исполнение зависит от модификации. Выходной вал через монтажное соединение передает вращение штоку клапана. Проверяют размеры валов, крепеж и допустимый угол поворота, затем фиксируют привод без перекоса. Арматура должна двигаться свободно; преждевременный упор клапана нагружает редуктор и шток. Настройку выполняют по документации. Подключение к сети 220 В выполняют по схеме точной модификации: клеммы команд открытия и закрытия и общий провод идентифицируют по маркировке. До монтажа питание отключают и проверяют отсутствие напряжения. Защиту цепи и кабель выбирают по паспортному току, длине линии и способу прокладки. Заземление предусмотрено не для всех исполнений. Условия влажности, запыленности и температуры сверяют с паспортом.

Пусконаладка и эксплуатация

Перед запуском проверяют крепление, соединение валов и правильность проводки. Затем краткими командами проверяют оба направления, полный ход, остановку и отсутствие заедания или шума. В контроллер вводят время полного перемещения, указанное для установленной версии: трехточечная схема обычно не передает фактический угол автоматически, и ошибочная настройка ухудшает позиционирование. Если требуется обратная связь, используют только предусмотренный модификацией контакт, потенциометр или отдельный датчик. Контролируют крепеж, кабельный ввод и плавность хода. При рывках проверяют сигналы, питание и сопротивление клапана; заедание не устраняют увеличением длительности команды. Осмотр и ремонт проводят по регламенту при отключенном питании.

Области применения

Привод применяют, если клапан перемещается по двухнаправленным трехточечным командам, а требуемое усилие соответствует моменту 15 Н·м:

• смесительные узлы отопления с регулированием температуры подачи,
• контуры отопления с поворотной регулирующей арматурой,
• узлы теплоснабжения и водоснабжения с совместимым клапаном,
• теплообменные установки для регулирования доли смешиваемых потоков,
• технологические стенды с дистанционным управлением положением затвора.

Качество регулирования зависит от датчика, контроллера, клапана и времени реакции системы. Значение 15 Н·м определяет усилие привода, но не точность поддержания температуры или давления.

Таким образом, ESBE 90 с трехточечным управлением, питанием 220 В и моментом 15 Н·м предназначен для позиционного управления совместимой поворотной арматурой. Команды по двум направлениям и остановка при снятии сигнала позволяют изменять положение клапана длительностью импульса. Надежность узла зависит от соответствия момента сопротивлению арматуры, правильности монтажа и паспортных параметров конкретной модификации. Компания «Олниса» поставляет промышленное оборудование для инженерных и технологических систем. В ассортименте представлены электроприводы ESBE и компоненты автоматизации трубопроводных узлов. «Олниса» обеспечивает поставку ESBE 90 предприятиям, которым необходимы надежные изделия для управления промышленной инфраструктурой.
