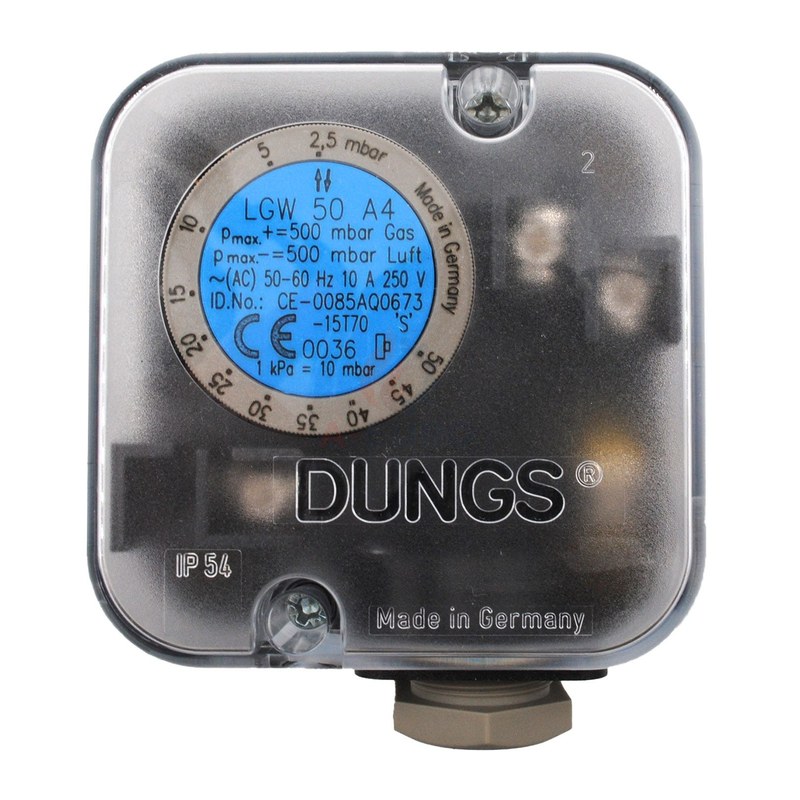

Реле давления DUNGS LGW 50 A4 — важный элемент автоматизации газовых систем
DUNGS LGW 50 A4 — электромеханическое реле, которое преобразует достижение заданного давления в переключение контактов. Его применяют в автоматике горелок, теплогенераторов и установок для подтверждения давления воздуха или газообразной среды и формирования блокировки при отклонении параметра. Электрический сигнал передается в контроллер или цепь разрешения, логика зависит от схемы.
Технические характеристики
Параметры определяют диапазон контроля и способ сопряжения реле с автоматикой:
- Тип устройства — электромеханическое реле давления серии LGW,
- контролируемая среда — воздух и допустимые газообразные среды по документации,
- диапазон настройки порога срабатывания — 2,5–50 мбар,
- верхняя граница диапазона — 50 мбар, или 5 кПа,
- измеряемая величина — избыточное давление относительно опорной стороны мембраны,
- выходной сигнал — переключение электрических контактов при достижении уставки,
- контактная группа — переключающая, с общим, нормально разомкнутым и нормально замкнутым выводами,
- способ задания уставки — ручная регулировка,
- присоединение измерительной линии — штуцер, типоразмер которого сверяют с паспортом,
- электрическое присоединение — клеммный блок согласно схеме изделия,
- условия эксплуатации — в пределах допустимых давления, температуры и электрической нагрузки.
Диапазон настройки определяет порог переключения, но не допустимое давление измерительного узла. Максимальное давление, точность, дифференциал возврата, нагрузка контактов, температура и степень защиты устанавливаются паспортом исполнения. В схеме задают уставку, состояние контактов и реакцию при потере давления.
Конструкция и функциональные узлы

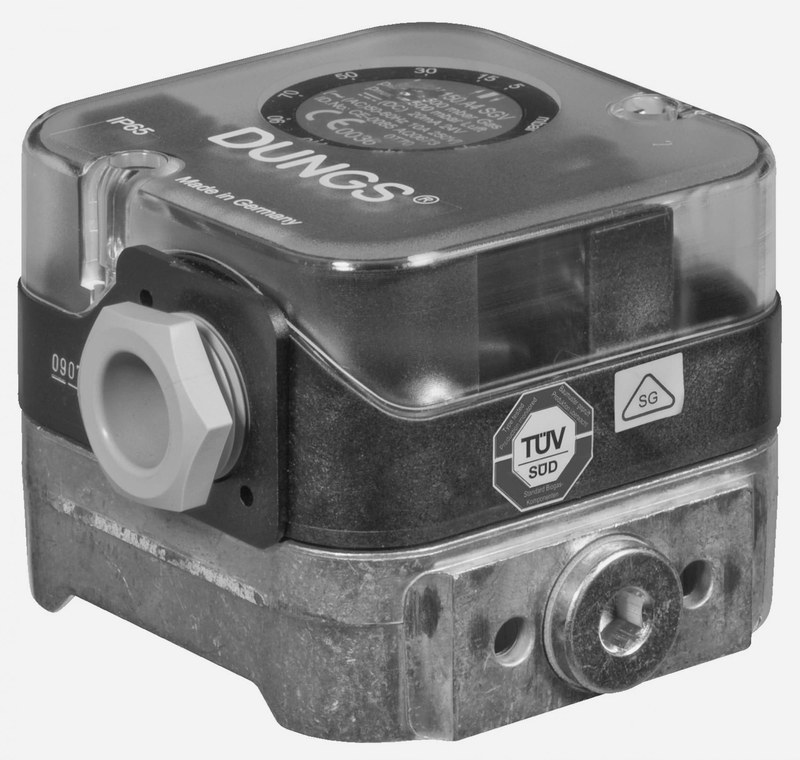

Корпус объединяет измерительную камеру, мембрану, пружинный регулятор и контакты. Давление через штуцер воздействует на мембрану; перепад создает усилие, сравниваемое с сопротивлением пружины. При достижении уставки привод переключает контактную группу. Основные узлы прибора выполняют следующие функции:
- корпус с крышкой защищает внутренний механизм,
- мембрана воспринимает перепад и преобразует его в перемещение,
- пружина создает противодействующее усилие,
- регулятор меняет предварительное сжатие пружины и уставку,
- контактный механизм переключает электрическую цепь,
- клеммный блок и штуцер обеспечивают электрическое и измерительное присоединение.
Измерительная часть приводится давлением и не требует отдельного питания; напряжение подводится к цепи. Реле включают в цепь разрешения запуска или на дискретный вход контроллера. Выбранный контакт задает реакцию схемы, подключение выполняют по маркировке.
Принципы и режимы работы
При давлении ниже уставки усилия мембраны недостаточно для преодоления натяга пружины, контакты сохраняют исходное положение. При достижении порога мембрана перемещает механизм и переключает контактную группу. Автоматика воспринимает сигнал как подтверждение давления либо отклонение. При снижении параметра до порога возврата механизм восстанавливает положение; состояние цепи зависит от выбранного контакта. Рабочий цикл включает последовательно следующие действия:
- поступление давления в измерительную камеру,
- воздействие перепада на мембрану и образование усилия,
- сопоставление усилия с настройкой пружины,
- достижение порога и перемещение контактного механизма,
- переключение электрической цепи и передача сигнала,
- снижение давления и возврат контактов.
Разность порогов включения и возврата называется дифференциалом и снижает частоту переключений около уставки. Его значение зависит от исполнения и задается паспортом. Задержку или блокировку повторного запуска, если они требуются, предусматривает внешняя автоматика. В зависимости от схемы реле контролирует минимальное или максимальное давление: сигнал возникает при достижении заданного уровня либо превышении порога. Прибор не измеряет расход, состав газа или наличие пламени.
Области применения
В газовом и воздушном тракте реле передает дискретный сигнал о давлении. Типичные функции определяются схемой и алгоритмом оборудования:
- подтверждение давления воздуха перед запуском горелки,
- контроль давления в газовой линии в заданном диапазоне,
- блокировка при выходе параметра за настроенный порог,
- передача состояния контактов контроллеру или реле безопасности,
- контроль перепада в воздушном тракте при соответствующем подключении.
В горелочной автоматике контроллер проверяет состояние контакта до запуска и во время цикла. Нарушение логики может запретить пуск или остановить подачу топлива по алгоритму системы. Реле является одним звеном защиты наряду с контроллером, проводкой и исполнительными устройствами.
Монтаж, настройка и эксплуатация
Перед установкой сверяют среду, диапазон, присоединение и электрические параметры. Канал защищают от загрязнения, трубопровод не должен нагружать корпус. Монтаж выполняют по инструкции, не превышая допустимое давление. Уставку меняют постепенно. Проверяют срабатывание при росте давления и возврат при снижении, контролируя контакты и реакцию автоматики в штатной схеме. Испытательное давление не должно превышать паспортный предел. При осмотре проверяют переключение, чистоту канала, герметичность соединений и состояние клемм. Загрязнение замедляет передачу давления, износ ухудшает повторяемость. При замене сопоставляют диапазон, контактную логику, присоединение и нагрузку; периодичность контроля задает документация.
Таким образом, DUNGS LGW 50 A4 контролирует давление в диапазоне настройки до 50 мбар. Мембрана, пружина и контакты преобразуют параметр в сигнал автоматики для разрешения цикла или блокировки. Эксплуатационные и электрические пределы определяются паспортом изделия. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерных систем. В ассортименте есть приборы автоматики, включая реле давления DUNGS LGW 50 A4. «Олниса» обеспечивает поставку изделий для энергетики, отопления и автоматизации, востребованных при комплектации систем управления.
