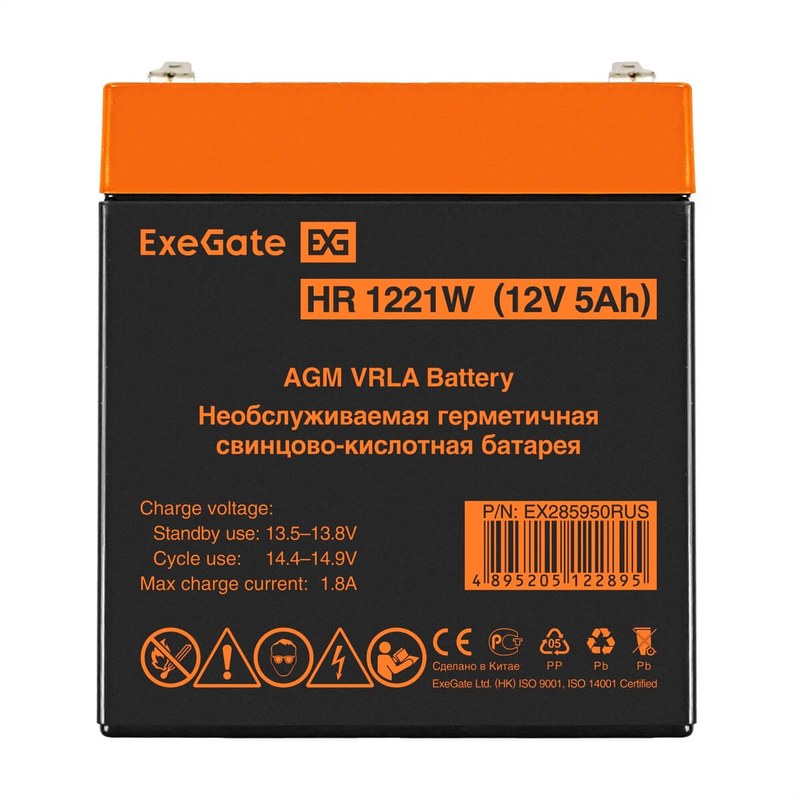

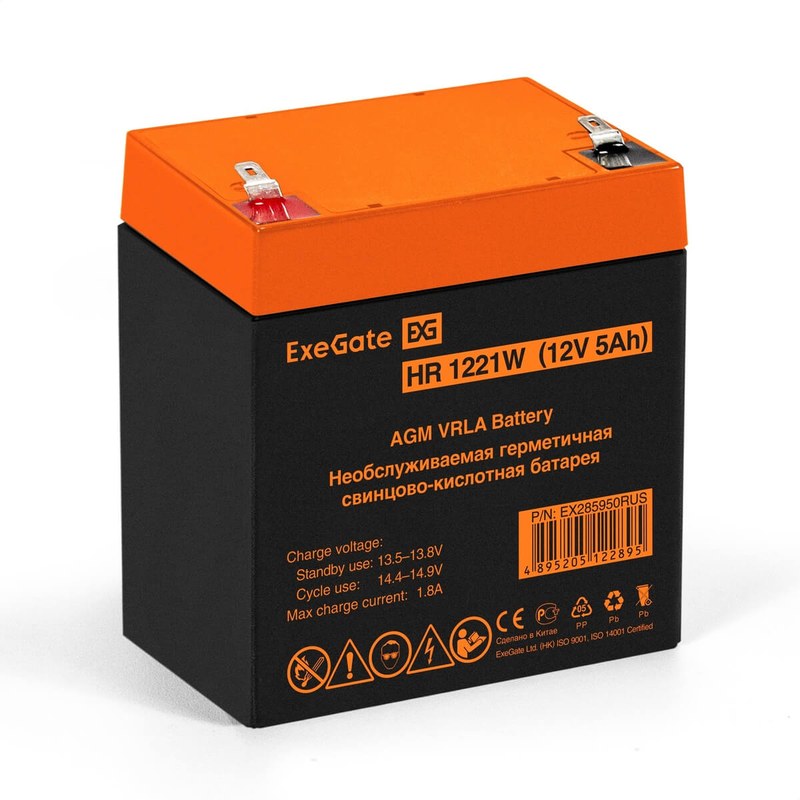

Аккумулятор ExeGate HR1221W — эффективное решение для резервного электроснабжения

ExeGate HR1221W представляет собой стационарный свинцово-кислотный аккумулятор технологии AGM, рассчитанный на питание электротехнической аппаратуры при исчезновении сетевого напряжения. Технология VRLA предусматривает клапанное регулирование давления и удержание электролита стекловолоконным сепаратором. Батарея не требует долива воды. Серия HR рассчитана на кратковременный разряд повышенной мощности.

Технические характеристики

Основные параметры определяют режим зарядки и длительность автономной работы. Для HR1221W важны следующие значения и ориентиры:

• Номинальное напряжение — 12 В,
• Количество последовательно соединенных элементов — 6,
• Номинальное напряжение одного элемента — 2 В,
• Ориентировочная номинальная емкость — 5 А·ч при двадцатичасовом разряде,
• Индекс высокомощной серии — 21 W, отражающий назначение для кратковременной отдачи энергии,
• Ориентировочные габариты корпуса — 90 × 70 × 101 мм без учета выступающих соединителей,
• Напряжение постоянного подзаряда при 25 C — обычно 13,5–13,8 В,
• Напряжение циклического заряда при 25 C — обычно 14,4–15,0 В,
• Расчетный ток заряда при ограничении 0,1C — около 0,5 А,
• Напряжение окончания разряда при пороге 1,75 В на элемент — 10,5 В для блока,
• Число элементов, требующих одновременного контроля в батарее, — 6.

Напряжения зарядки даны как типичные для AGM, а не паспортные пределы конкретной партии. Масса, клеммы и допустимый ток зависят от исполнения. При высоком токе доступная емкость снижается, а падение напряжения растет.

Особенности конструкции

Изоляционный корпус защищает пластины и удерживает электролит. Конструкция включает следующие элементы:

• Положительные пластины на основе диоксида свинца обеспечивают реакцию восстановления при разряде,
• Отрицательные свинцовые пластины участвуют в обратимой электрохимической реакции,
• Стекловолоконные маты AGM фиксируют кислотный электролит между электродами,
• Межэлементные перемычки объединяют шесть ячеек в батарею напряжением 12 В,
• Клапаны избыточного давления защищают корпус при нештатном газообразовании,
• Полимерная крышка и токовыводы изолируют внутреннюю систему от внешней среды.

При зарядке кислород переносится к отрицательному электроду и рекомбинирует, уменьшая расход воды. Но VRLA не полностью газонепроницаем: перезаряд вызывает сброс газа, высыхание сепараторов и потерю ресурса. Нагрев и замыкание выводов недопустимы.

Принцип работы

Энергия накапливается при преобразовании электрической энергии в химическую. В процессе разряда активная масса обоих электродов постепенно превращается в сульфат свинца, а концентрация серной кислоты снижается. Зарядка обращает реакции, восстанавливая исходное состояние электродов. Напряжение покоя заряженного AGM-блока обычно составляет около 12,7–13,0 В. При включении потребителя клеммное напряжение уменьшается вследствие внутреннего сопротивления и поляризационных процессов. Для оценки автономности используют мощность нагрузки P, КПД преобразователя и продолжительность t. Приближенная потребность в энергии определяется выражением E = P × t / . Например, при нагрузке 30 Вт, времени 15 минут и КПД 0,85 требуется около 8,8 Вт·ч на входе преобразователя. Фактическая автономность зависит от тока, температуры, старения и порога отключения ИБП.

Режимы эксплуатации

Ресурс определяется режимом заряда и глубиной разряда. Основные режимы работы:

• Буферный режим — постоянное поддержание заряда при стабилизированном напряжении,
• Циклический режим — чередование разряда и восстановительного заряда после работы нагрузки,
• Кратковременный высокотоковый режим — отдача повышенной мощности при аварийном переходе на батарею,
• Режим хранения — отключенное состояние с периодической проверкой напряжения и восполнением саморазряда,
• Температурно-компенсированный заряд — изменение заданного напряжения по мере роста или снижения температуры.

При температуре выше 25 C зарядное напряжение, как правило, требуется уменьшать, а при понижении — увеличивать в пределах рекомендаций производителя. Для свинцово-кислотных элементов типичный коэффициент температурной компенсации составляет около −3 мВ/(C·элемент) в буферном режиме; для шести элементов это примерно −18 мВ/C. Нельзя оставлять аккумулятор длительно разряженным: сульфатация электродов снижает способность принимать заряд и уменьшает полезную емкость. Также нежелательно глубокое отключение ниже установленного порога, особенно при последующем хранении без подзаряда. Проверка состояния включает измерение напряжения после отдыха, наблюдение за просадкой под нагрузкой и оценку времени восстановления заряда. Если блок нагревается, вздувается или теряет напряжение после отключения зарядного устройства, эксплуатацию прекращают. Оценивая автономность ИБП, учитывают собственное потребление инвертора и старение батареи.

Области применения

Аккумулятор применяют в резервных цепях малой мощности. Характерные направления:

• Источники бесперебойного питания персональных компьютеров и периферии,
• Резервирование питания маршрутизаторов, коммутаторов и модемов,
• Охранно-пожарные панели и системы контроля доступа при совместимости по электропитанию,
• Средства промышленной автоматики с аккумуляторным резервом,
• Малогабаритные системы аварийной сигнализации и мониторинга.

Компания «Олниса» поставляет ExeGate HR1221W для систем бесперебойного питания и резервных электрических цепей. Аккумуляторные изделия входят в номенклатуру поставляемого компанией промышленного оборудования. Поставка ExeGate HR1221W через компанию «Олниса» дает предприятиям возможность закупать востребованные компоненты для эксплуатации и обновления резервных источников электропитания.
