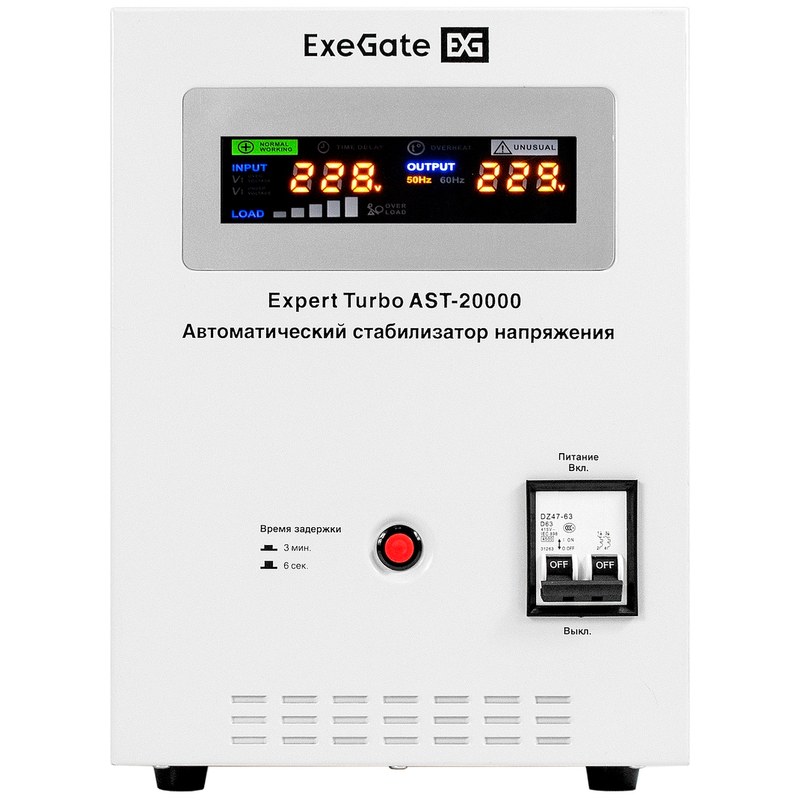

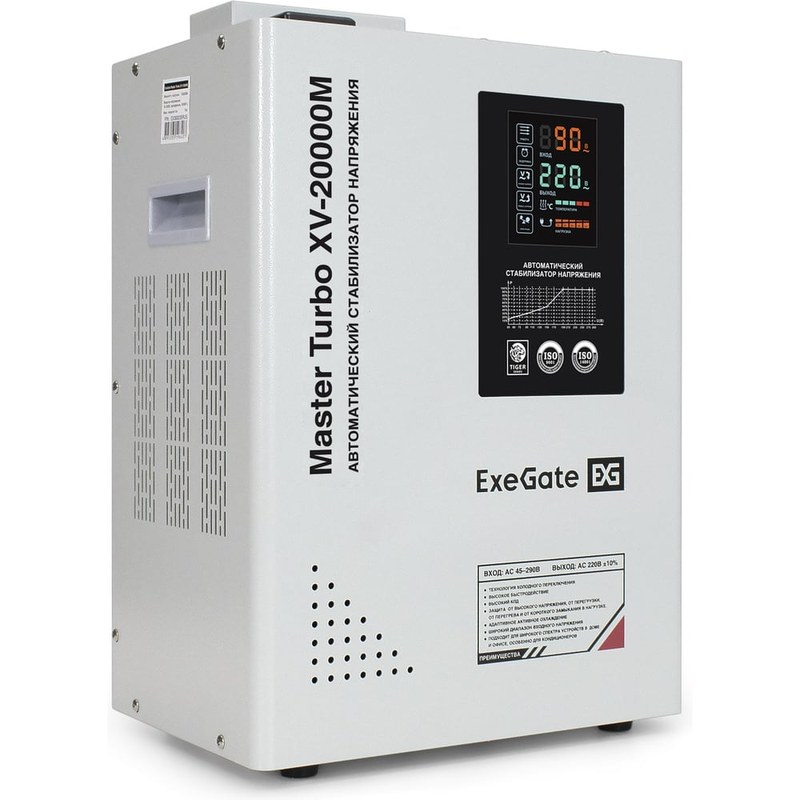

Стабилизатор напряжения ExeGate 20000 Вт — мощное оборудование для стабильной работы электрических систем
Стабилизатор напряжения ExeGate мощностью 20 000 Вт предназначен для поддержания параметров электропитания подключённой нагрузки при изменениях напряжения в питающей сети. Его применение актуально там, где недостаточное или избыточное напряжение может нарушить работу электроприводов, вычислительной техники, систем автоматизации и другого оборудования. Устройство измеряет входное напряжение, оценивает отклонение от заданного уровня и изменяет коэффициент преобразования силовой цепи, стремясь поддерживать стабильное напряжение на выходе.
Технические характеристики
Основные исходные параметры изделия и расчётные ориентиры представлены ниже:
- Номинальная заявленная мощность — 20 000 Вт,
- Значение мощности в киловаттах — 20 кВт,
- Функциональное назначение — стабилизация напряжения питания подключённой нагрузки,
- Тип питающей сети — определяется паспортом конкретного исполнения,
- Число фаз — определяется паспортом конкретного исполнения,
- Номинальное выходное напряжение — определяется паспортом конкретного исполнения,
- Допустимый диапазон входного напряжения — определяется паспортом конкретного исполнения,
- Точность поддержания выходного напряжения — определяется паспортом конкретного исполнения,
- Рабочая частота сети — определяется паспортом конкретного исполнения,
- Допустимая перегрузка и её длительность — определяются паспортом конкретного исполнения,
- Ток нагрузки для однофазного подключения при 220 В и коэффициенте мощности, равном 1, — около 90,9 А в идеальном расчёте,
- Ток нагрузки для однофазного подключения при 230 В и коэффициенте мощности, равном 1, — около 87,0 А в идеальном расчёте.
Расчётные значения тока получены делением активной мощности на напряжение: для однофазной цепи используется соотношение I = P / U. Для нагрузки 20 000 Вт при 220 В результат составляет приблизительно 90,9 А, а при 230 В — около 87,0 А. В реальной установке ток может быть выше: это происходит при коэффициенте мощности меньше единицы, потерях преобразования, пусковых токах или снижении входного напряжения. Для трёхфазной системы применяются иные зависимости, поэтому однофазные оценки нельзя использовать для выбора кабеля, аппаратов защиты или схемы подключения без проверки конфигурации устройства и сети. Мощность потребителей также оценивают с учётом их рабочего характера. Нагреватель обычно создаёт преимущественно активную нагрузку, тогда как электродвигатель, компрессор или трансформатор способны потреблять значительную реактивную мощность и кратковременно требовать ток, превышающий установившийся. Поэтому сумма паспортных мощностей подключаемых приборов не должна автоматически трактоваться как гарантированно допустимая нагрузка на стабилизатор. Требуется учитывать коэффициент мощности, пусковые процессы и ограничения, указанные изготовителем для конкретного исполнения.
Конструкция и принцип работы
Стабилизатор объединяет измерительную, управляющую и силовую части. Измерительная цепь получает информацию о напряжении на входе или выходе, электронный блок сравнивает её с заданным уровнем, а силовой узел вносит корректировку. В зависимости от реализации регулирование может выполняться ступенчато посредством переключения обмоток трансформатора или плавно с помощью регулирующего элемента. Без полного обозначения модели нельзя достоверно установить, какая именно схема используется в рассматриваемом устройстве. При ступенчатом регулировании контроллер выбирает нужную секцию или отвод трансформатора. Переключение изменяет отношение витков, вследствие чего повышается или понижается выходное напряжение. Такой способ позволяет корректировать отклонения в пределах предусмотренных ступеней. При плавном регулировании изменение коэффициента преобразования происходит непрерывнее, но конкретная скорость реакции, точность и способ коммутации определяются конструкцией. В обоих случаях стабилизатор не создаёт энергию: он преобразует параметры поступающего питания и имеет собственные потери. Рабочий цикл начинается с контроля входной сети. Если измеренное значение находится в допустимой зоне, устройство поддерживает выбранный режим подачи напряжения. При появлении отклонения автоматика запускает корректирующее воздействие. После восстановления параметров сети стабилизатор возвращается к подходящему положению силового узла. Время реакции имеет значение при быстротечных изменениях, однако его числовое значение нельзя указывать без паспорта модели.
Конструкция мощного стабилизатора должна отводить тепло, выделяемое силовыми элементами и трансформатором. На тепловой режим влияют ток нагрузки, продолжительность работы, температура окружающей среды и наличие вентиляции. При приближении к предельной нагрузке нагрев возрастает, поэтому фактическая допустимая мощность может зависеть от условий размещения и требований изготовителя. Корпус защищает внутренние компоненты от механического воздействия и обеспечивает предусмотренное конструкцией размещение устройства; способ монтажа, степень защиты и необходимые зазоры следует устанавливать по документации конкретного исполнения. Для безопасной эксплуатации важны корректное подключение к питающей сети, надёжное защитное заземление, соответствие сечения кабелей расчётному току и применение аппаратов защиты, рассчитанных на конкретную схему. При подключении мощной нагрузки также учитывают пусковые токи и возможность одновременного включения потребителей. Если у изделия предусмотрены индикация, автоматическое отключение, задержка повторного включения или защита от перегрузки, порядок их работы и пороговые значения устанавливаются только паспортом данной модели.
Режимы эксплуатации и области применения
Практическое поведение устройства определяется его алгоритмами управления и настройками:
- Работа в режиме стабилизации при входном напряжении в допустимом диапазоне,
- Повышение выходного напряжения при его снижении на входе,
- Понижение выходного напряжения при его повышении на входе,
- Подача питания без корректировки, если конструкцией предусмотрен транзитный режим,
- Отключение нагрузки при выходе входного напряжения за установленные пределы, если такая защита реализована,
- Повторное включение после восстановления параметров сети в соответствии с логикой устройства.
Стабилизатор мощностью 20 000 Вт может применяться для питания отдельных мощных потребителей или совокупной нагрузки, если её параметры соответствуют возможностям конкретного исполнения. В промышленной и коммерческой среде его рассматривают как звено между нестабильной сетью и оборудованием, чувствительным к отклонениям напряжения. Перед включением необходимо сопоставить требования потребителей с паспортными ограничениями стабилизатора и проектом электроснабжения:
- Питание электродвигателей и приводов при допустимых пусковых токах,
- Электроснабжение насосов и компрессорных установок,
- Поддержание напряжения для систем автоматики и управления,
- Защита вычислительной и телекоммуникационной инфраструктуры от длительных отклонений напряжения,
- Питание осветительных и нагревательных нагрузок в пределах номинальной мощности,
- Использование в мастерских, технических помещениях и на производственных участках при соблюдении условий монтажа.
Стабилизатор решает задачу коррекции напряжения, но не заменяет источник бесперебойного питания и не обеспечивает автономную работу при полном исчезновении электричества. Он также не гарантирует устранение помех всех типов, если соответствующая функция отдельно не указана в характеристиках модели. Эти различия важны при проектировании электроснабжения: для каждой задачи требуется устройство с подходящими заявленными возможностями.
Таким образом, ExeGate на 20 000 Вт — решение для построения электропитания с коррекцией напряжения при условии, что параметры конкретного исполнения соответствуют характеристикам сети и подключаемой нагрузки. Компания «Олниса» поставляет промышленное оборудование, включая стабилизаторы напряжения ExeGate. Поставка продукции «Олниса» помогает предприятиям и организациям оснащать объекты оборудованием для стабильной работы инженерных и производственных систем.
