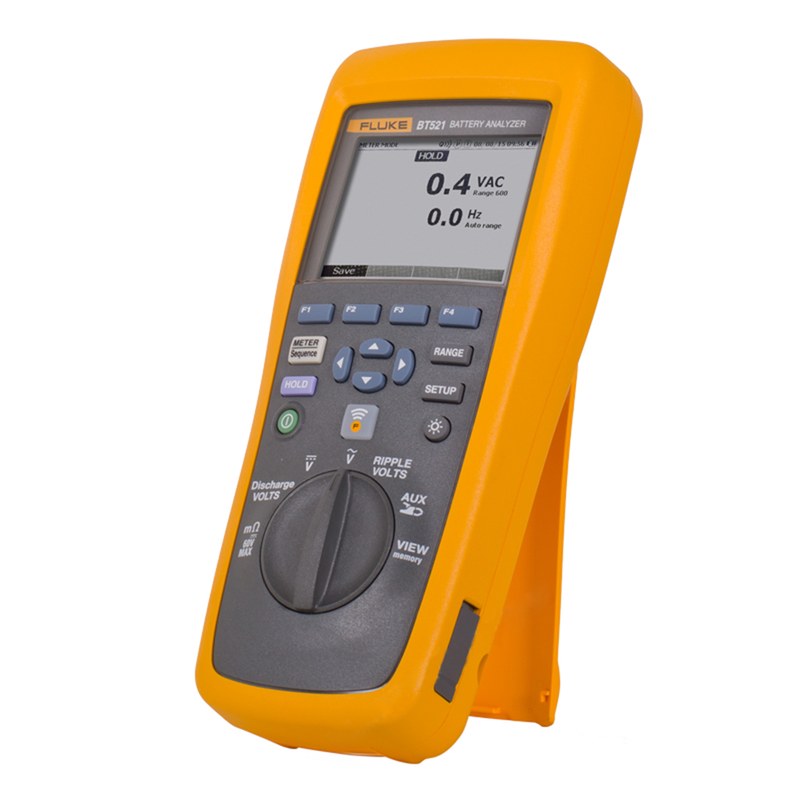

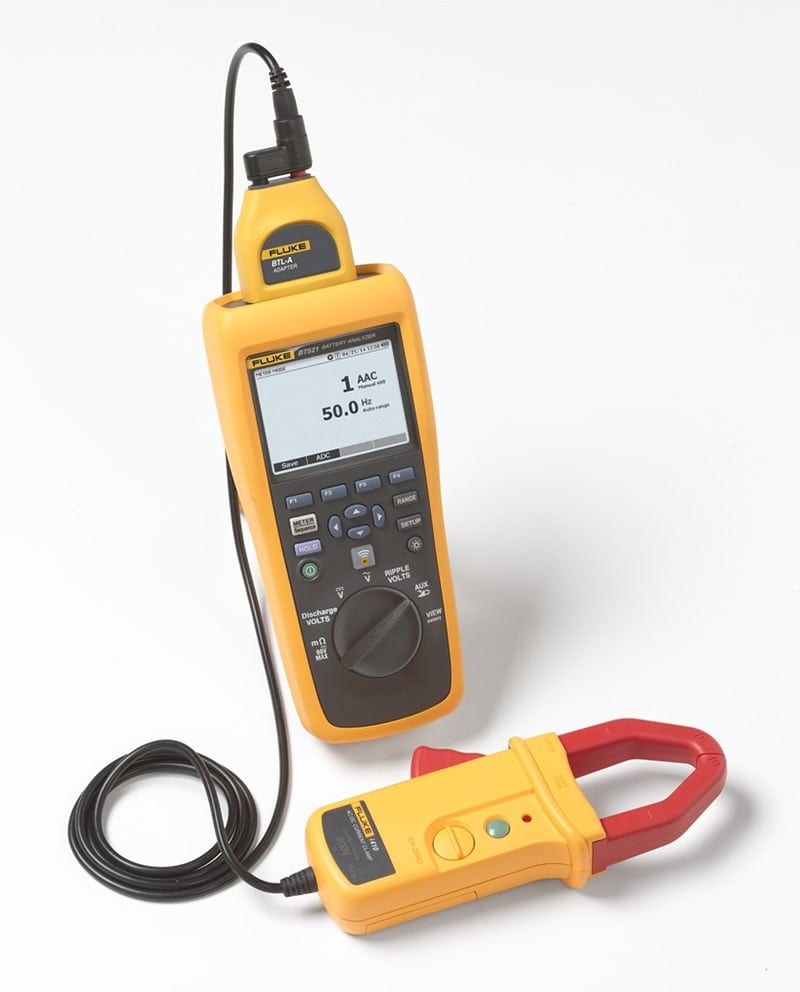

Анализатор Fluke 500 — технические характеристики и функциональные возможности
Серия Fluke 500 предназначена для проверки стационарных батарей в системах бесперебойного питания, телекоммуникационных узлах, подстанциях и цепях оперативного тока. Анализаторы измеряют параметры элементов и строк, помогая выявлять отклонения, угрожающие готовности резерва. Их используют при вводе и обслуживании установок.
Измеряемые величины
Состояние оценивают по совокупности признаков: напряжение характеризует режим элемента, сопротивление помогает выявить изменения батареи и контактов, температура описывает тепловые условия. Сравнение элементов и строки помогает локализовать отклонение. Измерения не заменяют контролируемый разряд для определения емкости и автономности. В зависимости от модели семейство позволяет контролировать:
- напряжение постоянного тока на выводах элемента,
- напряжение переменного тока и пульсации в предусмотренном режиме,
- внутреннее сопротивление элемента или аккумулятора,
- температуру при поддержке соответствующей функции или датчика,
- напряжение батарейной строки и отдельных участков цепи,
- данные измерений, предназначенные для сохранения и сравнения.
Функции и пределы определяются моделью; показания не гарантируют остаточную емкость или срок службы. При повторных обходах следует сохранять одну последовательность точек и сходную технику контакта. Измерение на окисленном или ослабленном соединении характеризует прежде всего качество контакта, поэтому его проверяют по правилам обслуживания и повторяют измерение. Запись исходных показаний формирует базовую линию для оценки изменений батареи.
Принцип измерения
Напряжение постоянного тока измеряют щупами на полюсах с соблюдением полярности. При определении сопротивления прибор подает измерительный сигнал и рассчитывает параметр по отклику батареи. На результат влияют температура, контакт и тип батареи. Сопротивление сравнивают с базовыми значениями той же установки при одинаковой методике; разные типы напрямую не сопоставляют. Пульсации оценивают с учетом работы выпрямителя и зарядного устройства. Изменение пульсаций может указывать на проблемы выпрямителя, фильтрации или соединений; пределы задает регламент. Температура поверхности не равна температуре активной массы. В протоколе фиксируют режим и точки измерения.
Безопасность и метрологический контроль
Аккумулятор способен отдавать большой ток короткого замыкания и при низком напряжении. Работы ведут по правилам объекта с учетом химического типа и напряжения строки. Категория и допустимое напряжение анализатора должны соответствовать цепи; пределы проверяют по маркировке и руководству. Нельзя превышать входные ограничения. Основные меры контроля включают:
- проверку калибровочного или поверочного статуса по требованиям объекта,
- осмотр проводов и щупов перед работой,
- использование требуемых средств защиты и изолированного инструмента,
- исключение одновременного контакта наконечником с двумя полюсами,
- соблюдение полярности и пределов измерения,
- проверку контрольных результатов по принятой методике.
Периодичность метрологического контроля задает система качества. Самопроверка не заменяет контроль точности; для анализа динамики сохраняют методику и точки контакта.
Таким образом, Fluke 500 — семейство переносных анализаторов для контроля стационарных батарей. Измерение и регистрация параметров позволяют отслеживать их изменение во времени. Достоверность зависит от контакта, методики, температуры, зарядного режима и критериев для данного типа аккумуляторов. Характеристики сверяют с паспортом исполнения. Компания «Олниса» осуществляет поставку анализаторов Fluke 500 и промышленного оборудования для энергетических систем предприятий.
