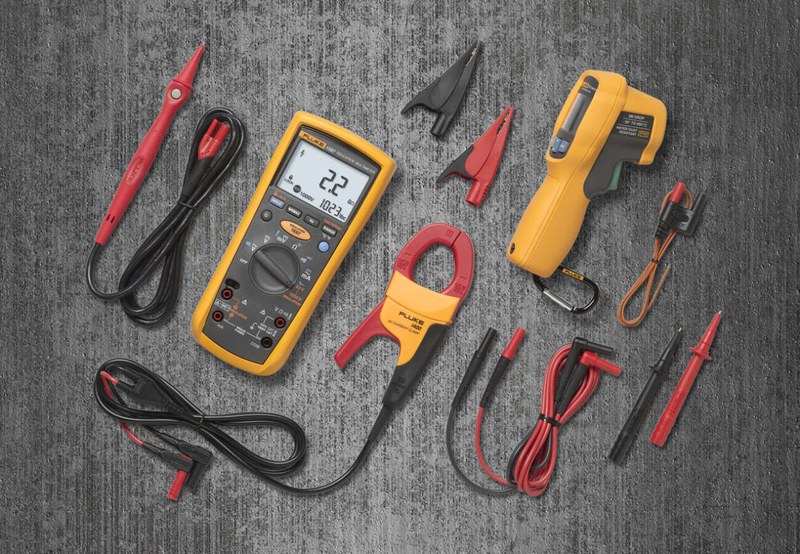

Измерительный комплект Fluke 1587KIT 62MAX FC: преимущества комплексного контроля состояния электрооборудования

Fluke 1587 KIT 62 MAX FC объединяет электрические и бесконтактные температурные измерения в задачах контроля промышленных электроустановок. Мультиметр-мегаомметр Fluke 1587 FC измеряет параметры цепей и сопротивление изоляции, а термометр Fluke 62 MAX выявляет локальный нагрев соединений и узлов.

Технические характеристики

Комплект объединяет два самостоятельных прибора. Основные параметры Fluke 1587 FC:

• испытательные напряжения изоляции — 50, 100, 250, 500 и 1000 В постоянного тока,
• диапазон измерения сопротивления изоляции — от 0,01 МОм до 2 ГОм,
• измерение постоянного и переменного напряжения — до 1000 В,
• измерение постоянного и переменного тока — до 400 мА,
• категории электробезопасности — CAT III 1000 В и CAT IV 600 В,
• измерение переменных сигналов — с определением истинного среднеквадратичного значения True RMS,
• дополнительные измерения — сопротивление, частота, емкость, температура и прозвонка цепей.
• Параметры инфракрасного термометра Fluke 62 MAX:
• диапазон измерения температуры поверхности — от −30 до +500 C,
• оптическое разрешение — 10:1 по отношению расстояния к диаметру измеряемого пятна,
• настройка коэффициента излучения — от 0,10 до 1,00,
• спектральный диапазон инфракрасного датчика — приблизительно 8–14 мкм,
• время отклика — менее 500 мс, защита корпуса от пыли и брызг — IP54,
• устойчивость к падению — до 3 м в условиях испытаний.

Конструкция и функциональные узлы

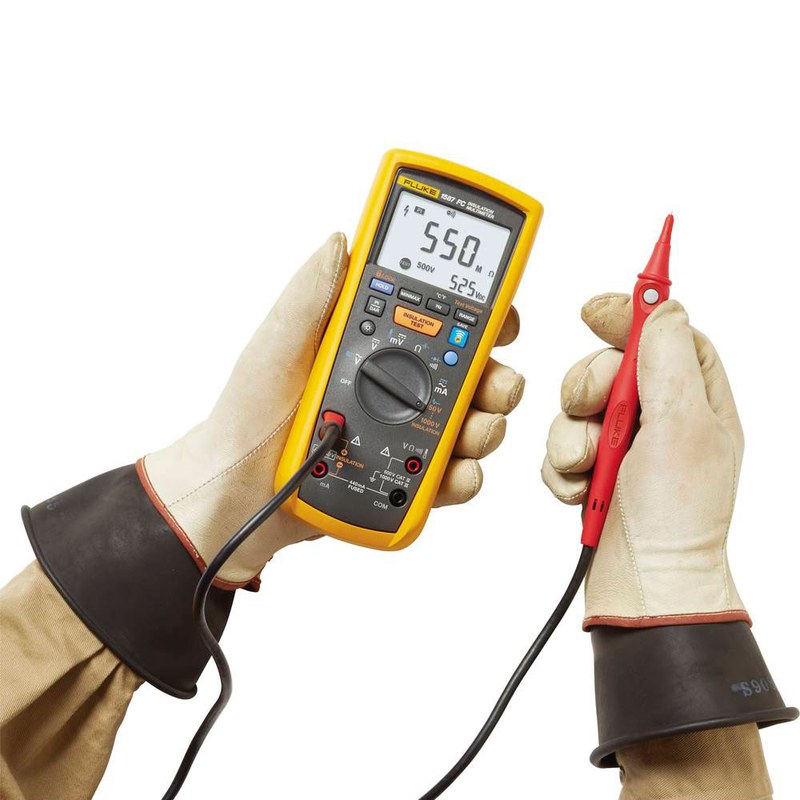

Fluke 1587 FC оснащен дисплеем, переключателем режимов, клавишами и защищенными гнездами. В измерительном тракте предусмотрены делители напряжения, преобразователи тока, цифровая обработка и источник высокого напряжения. При испытании изоляции прибор прикладывает заданное постоянное напряжение и регистрирует малый ток утечки. Fluke 62 MAX содержит инфракрасный приемник, оптику, блок температурной компенсации и лазерный указатель. Лазер используется только для наведения. Защищенный корпус рассчитан на работу при воздействии пыли и брызг в условиях цехов.

Принципы работы и диагностические режимы

При испытании изоляции Fluke 1587 FC формирует заданное напряжение, измеряет ток утечки и вычисляет сопротивление по формуле R = U/I. На результат влияют влажность, загрязнение, температура и поляризация диэлектрика. Сравнивать результаты следует при сходных условиях. Функциональные режимы позволяют решать различные диагностические задачи:

• испытание изоляции — проверка обмоток и кабелей,
• режим True RMS — измерение несинусоидального переменного напряжения,
• низкочастотный фильтр — подавление помех от частотных преобразователей,
• прозвонка и измерение сопротивления — контроль целостности проводников,
• измерение емкости и частоты — проверка компонентов и сигналов,
• режим MIN/MAX — фиксация отклонений измеряемой величины,
• контактное измерение температуры — контроль доступных точек термопарой.

Fluke 62 MAX регистрирует инфракрасное излучение поверхности и вычисляет температуру с учетом ее коэффициента эмиссии. При отношении 10:1 с расстояния 1 м зона измерения имеет диаметр около 100 мм. Если горячий контакт меньше этого пятна, показание усредняется. Блестящие металлы и ошибочная настройка эмиссии увеличивают погрешность.

Метрологическая интерпретация результатов

Сопротивление изоляции не является постоянной характеристикой материала. В первые секунды испытания на показания влияют ток заряда емкости и диэлектрическая абсорбция; затем вклад этих составляющих уменьшается. Временные испытания и коэффициенты PI и DAR позволяют оценить изменение тока во времени при наличии соответствующего режима регистрации. Для корректного сравнения фиксируют испытательное напряжение, длительность выдержки и температуру обмотки. Точность инфракрасного измерения зависит от того, полностью ли объект заполняет измеряемое пятно. Для полированного металла необходимо учитывать отраженное фоновое излучение; термометр показывает температуру видимой поверхности, а не внутренней точки под корпусом. Контроль частей под напряжением проводят с соблюдением правил электробезопасности и установленной дистанции.

Области применения

Электрический и тепловой контроль применяется на следующих объектах:

• электродвигатели — контроль сопротивления изоляции обмоток и нагрева наружных элементов,
• распределительные устройства — измерение электрических параметров и поиск перегрева соединений,
• кабельные линии — испытание изоляции и контроль температуры доступных соединительных узлов,
• насосные и вентиляционные агрегаты — сопоставление электрического режима с тепловой нагрузкой,
• автоматизированные производственные линии — периодические измерения в цепях питания и управления.
