Токовые клещи Fluke 323 — эффективный контроль переменного тока и напряжения

Fluke 323 сочетает измерение переменного тока клещевым датчиком с функциями мультиметра. Прибор предназначен для контроля низковольтных установок: измерения тока, напряжения, сопротивления и непрерывности цепи. Клещевой метод не требует разрыва проводника. Модель не регистрирует параметры сети и не анализирует гармоники.

Основные параметры

Fluke 323 измеряет переменный ток, переменное и постоянное напряжение, сопротивление и непрерывность. Режим True RMS определяет действующее значение переменного сигнала, в том числе при искаженной форме. Он не отображает гармонический состав и не заменяет анализатор качества электроэнергии. Основные технические параметры модели определяют доступные пределы и условия измерения:

• переменный ток клещами — до 400 А,
• переменное напряжение — до 600 В,
• постоянное напряжение — до 600 В,
• сопротивление — до 4 кОм,
• частотный диапазон переменных измерений — 45–400 Гц,
• порог звуковой индикации непрерывности — менее 70 Ом,
• категории измерений — CAT III 600 В и CAT IV 300 В,
• максимальный диаметр охвата клещей — около 30 мм,
• разрядность дисплея — 4000 отсчетов,
• тип питания — две батареи AAA.

Пределы измерения не являются показателями точности. На результат влияют частота сигнала, положение проводника, внешние магнитные поля и контакт щупов. При оценке соответствия объекта учитывают погрешность прибора и допуск измеряемой величины.

Измерение переменного тока

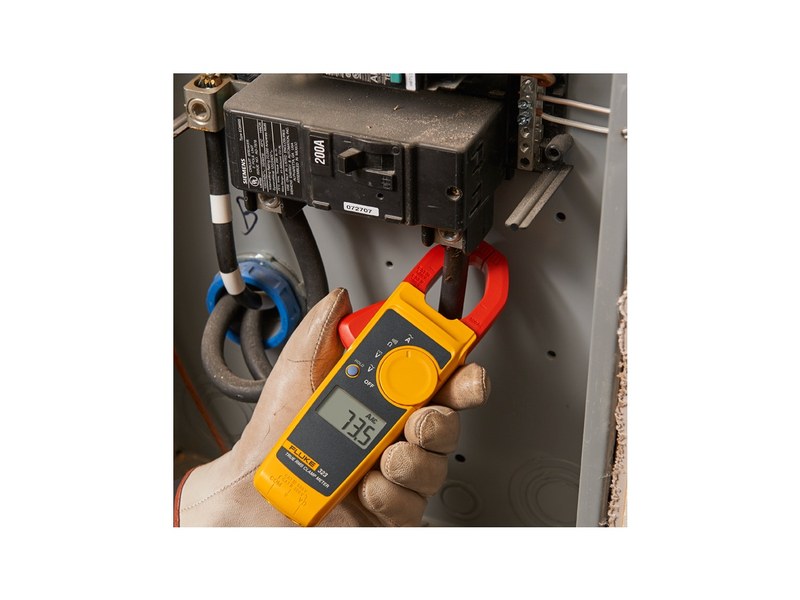

Ток создает магнитный поток, который замыкается через магнитопровод клещей и воспринимается датчиком. Схема преобразует сигнал в действующее значение на дисплее. Цепь не размыкают, измерение на работающей нагрузке допустимо при соблюдении регламента и требований безопасности. Охватывают только один проводник: при одновременном охвате прямой и обратной жил поля компенсируются, и показание приближается к нулю. Жилу размещают в центре окна, губки полностью смыкают. Загрязнение стыка магнитопровода и поля соседних линий могут влиять на результат.

Конструкция и органы управления

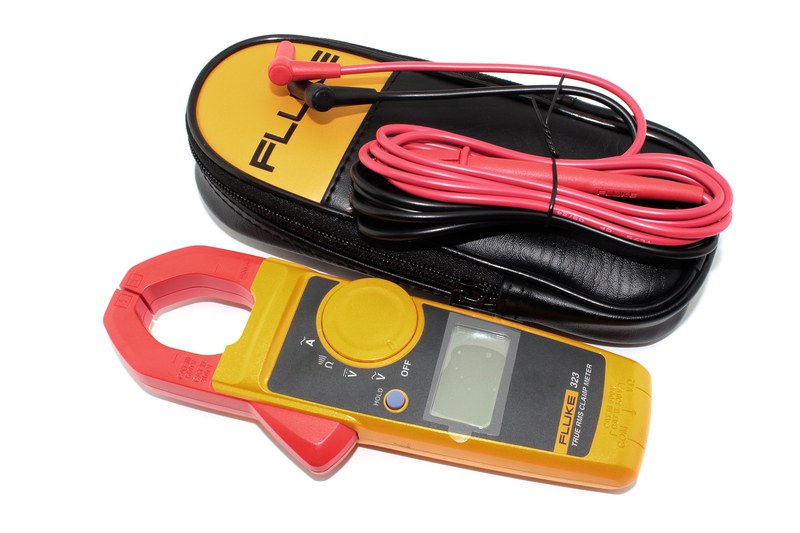

Корпус объединяет клещевой механизм, дисплей, поворотный переключатель и входы щупов. Клещи измеряют переменный ток, а контактные режимы используют гнезда COM и V/. Кнопка HOLD фиксирует показание для записи. HOLD сохраняет замер. Компактное исполнение удобно в щитах при условии безопасного положения рук. К основным конструктивным и эксплуатационным особенностям относятся:

• изолированный корпус с клещевым магнитопроводом,
• раскрытие клещей для охвата проводника диаметром приблизительно до 30 мм,
• цифровой дисплей с разрешением 4000 отсчетов,
• поворотный селектор измерительных функций,
• измерительные входы COM и V/ для подключения щупов,
• режим удержания показания HOLD,
• питание от двух элементов AAA,
• портативное исполнение для переносных проверок.

Модель не измеряет постоянный ток клещами, емкость, температуру, мощность, пусковой ток и частоту как отдельную величину. Регистрация и передача данных на компьютер не предусмотрены.

Характеристики точности

Погрешность включает процент от показания и добавку в младших разрядах. Основные значения:

• переменный ток — ±(2 % показания + 5 единиц младшего разряда),
• переменное напряжение — ±(1,5 % показания + 5 единиц младшего разряда),
• постоянное напряжение — ±(1 % показания + 5 единиц младшего разряда),
• сопротивление — ±(1 % показания + 5 единиц младшего разряда).

В переменных режимах рабочая полоса — 45–400 Гц. На малых значениях добавка в младших разрядах сильнее влияет на относительную погрешность. Результат сопоставляют с допуском объекта.

Электробезопасность и рабочая процедура

CAT III 600 В и CAT IV 300 В задают области применения в низковольтной установке: CAT IV — у ввода, CAT III — в распределительных цепях. Категория не отменяет предельное напряжение и требования к щупам. Используют только исправный прибор с неповрежденной изоляцией. До работы осматривают корпус и щупы, проверяют показание на известном источнике и выбирают функцию. Для тока охватывают одну жилу и смыкают губки, сопротивление проверяют только после снятия питания и подтверждения его отсутствия. После измерения отсоединяют щупы и выключают прибор. Батареи заменяют без подключенных щупов.

Практическое применение

Fluke 323 применяют для диагностики низковольтных сетей, контроля нагрузки и проверки непрерывности. Прибор помогает выявлять перегрузки и проверять наличие напряжения. Показание относится к моменту измерения; анализ мощности и гармоник требует иных средств. Для модели характерны следующие задачи:

• контроль переменного тока отдельной жилы до 400 А,
• измерение постоянного и переменного напряжения до 600 В,
• проверка сопротивления обесточенного участка до 4 кОм,
• поиск разрыва проводника со звуковой индикацией,
• сравнение токовой нагрузки линий распределительного щита.

Таким образом, Fluke 323 — компактные клещи с функциями мультиметра для проверок низковольтных цепей. Пределы 400 А по переменному току и 600 В по напряжению, True RMS и категории CAT III 600 В/CAT IV 300 В задают область применения. Точность зависит от охвата жилы, режима и исправности щупов. Компания «Олниса» осуществляет поставку промышленного оборудования, включая приборы для электротехнических задач. Fluke 323 относится к переносным средствам контроля тока и напряжения в низковольтных установках.
