Надёжная диагностика сетевой инфраструктуры с тестером Fluke RJ45

Кабельные тестеры Fluke Networks с интерфейсом RJ‐45 применяют при монтаже, приемочном контроле и техническом обслуживании структурированных кабельных систем. Под общим обозначением «тестер RJ‐45» выпускаются приборы разных классов: от компактных средств проверки целостности проводников до сетевых анализаторов с функциями идентификации линии и диагностики Ethernet-соединения. Инженерная задача такого контроля состоит не только в обнаружении обрывов: необходимо подтвердить правильность схемы соединений, оценить длину и состояние пары, найти удалённый конец, а при соответствующей функциональности — проверить связь с активным оборудованием. Результат измерений используют для устранения дефектов и документирования готовности участка.

Измеряемые параметры

Тестер подключают через гнездо RJ‐45, а дальний конец соединяют с оконечным идентификатором или розеткой. Прибор подаёт диагностический сигнал на контакты, анализирует ответ и сопоставляет его с ожидаемой разводкой. Базовые модели проверяют непрерывность; расширенные измеряют длину, расстояние до повреждения, определяют номер пары или диагностируют Ethernet-соединение. К основным задачам, выполняемым тестерами этой категории, относятся:

• проверка непрерывности восьми жил и экрана, если он предусмотрен конструкцией кабеля и поддерживается прибором,
• обнаружение обрыва, короткого замыкания, перепутанных или перекрещенных проводников,
• выявление расщеплённых пар, при которых электрическая прозвонка может пройти, но нарушается правильное объединение жил в пары,
• определение соответствия распиновки стандартной схеме T568A или T568B,
• оценка длины кабеля и расстояния до неисправности средствами моделей, имеющих функцию измерения длины,
• идентификация удалённой линии или розетки с помощью совместимого оконечного адаптера,
• проверка наличия Ethernet-соединения, скорости согласования и отдельных параметров PoE на приборах с сетевой диагностикой.

Тестеры различаются по набору функций: базовые устройства проверяют карту жил, а измерение длины и анализ Ethernet зависят от модели. Стандарты ISO/IEC 11801 и ANSI/TIA‐568 задают требования к кабельным системам и схемам T568A/T568B. Проверка распиновки подтверждает соединение контактов, но не категорию канала; для сертификации параметров передачи нужен анализатор нужного класса по проекту.

Принцип диагностики и интерпретация результатов

При проверке карты соединений тестер последовательно опрашивает контакты и формирует результат по каждой жиле. На локальном дисплее или светодиодной индикации отображается соответствие контактов на ближнем и дальнем концах. Правильная последовательность означает, что проводники соединены согласно выбранному стандарту; отклонение показывает тип нарушения или пару контактов, где оно обнаружено. Если используется удалённый идентификатор, он замыкает заданные цепи и позволяет выполнить проверку без присутствия второго оператора. Диагностические признаки трактуют с учётом физических свойств линии:

• обрыв обычно связан с повреждением жилы, плохим контактом в модуле или нарушением обжима,
• короткое замыкание возникает при соприкосновении проводников либо ошибке монтажа,
• перестановка жил указывает на неверное подключение контактов на одном из концов,
• расщеплённая пара означает, что отдельные проводники прозваниваются, но не образуют исходную витую пару,
• отклонение оценки длины может быть следствием повреждения, неоднородности кабеля, неверно заданного коэффициента распространения или неправильного выбора типа кабеля.

Конструкция и органы управления

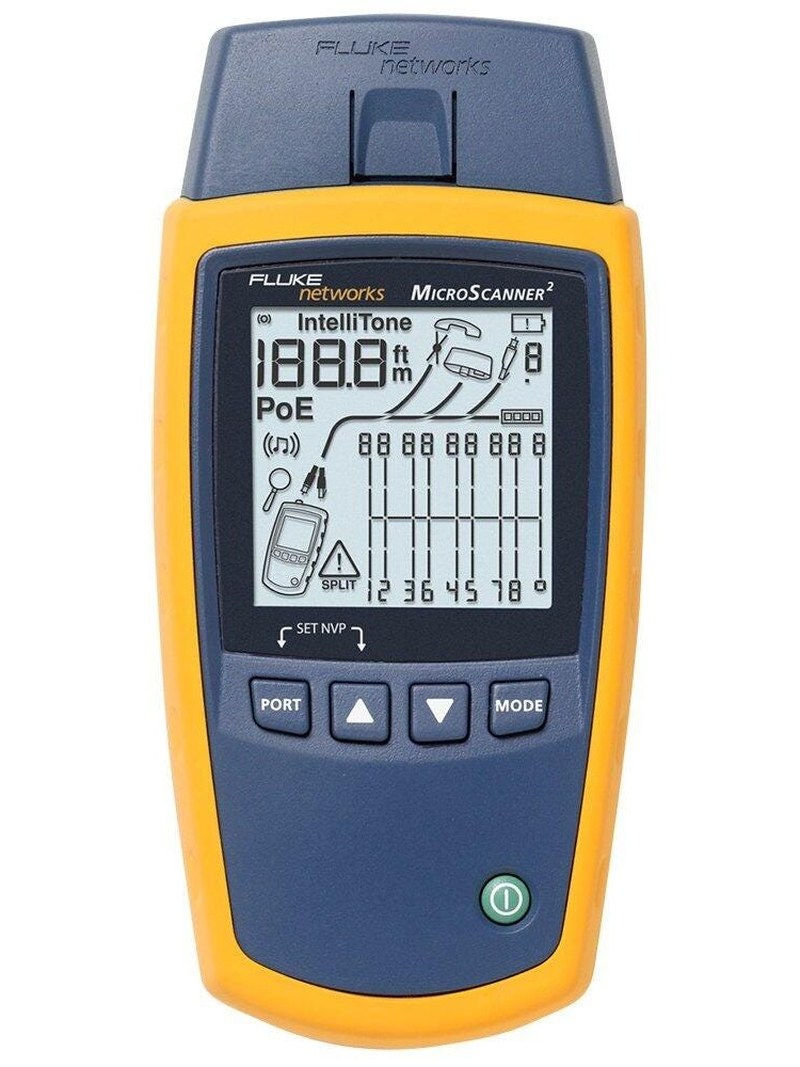

Типичный прибор включает корпус с защищённым дисплеем или светодиодной панелью, гнездо RJ‐45, кнопки выбора теста, внутренний источник питания и электронный измерительный узел. В комплекте отдельных моделей предусмотрены удалённые идентификаторы, пронумерованные адаптеры и принадлежности для проверки нескольких портов. Корпус рассчитан на переносное использование, однако степень защиты от пыли, влаги и ударов у разных исполнений различается; эксплуатационные ограничения необходимо сверять с паспортом устройства.

Порядок проверки линии

Инженерный контроль целесообразно проводить по устойчивой последовательности, чтобы результаты разных участков были сопоставимы:

• визуально осмотреть кабель, коннекторы, коммутационные панели и точки фиксации,
• установить корректную схему распиновки и выбрать соответствующий режим,
• подключить основной прибор к ближнему концу линии, а удалённый адаптер — к противоположному,
• запустить проверку карты жил и зафиксировать все отклонения по парам,
• при наличии функции длины измерить участок и сопоставить результат с проектными данными,
• повторно проверить линию после устранения дефекта и убедиться, что код ошибки отсутствует,
• сохранить результаты или внести их в исполнительную документацию в объёме, предусмотренном проектом.

Применение и границы измерений

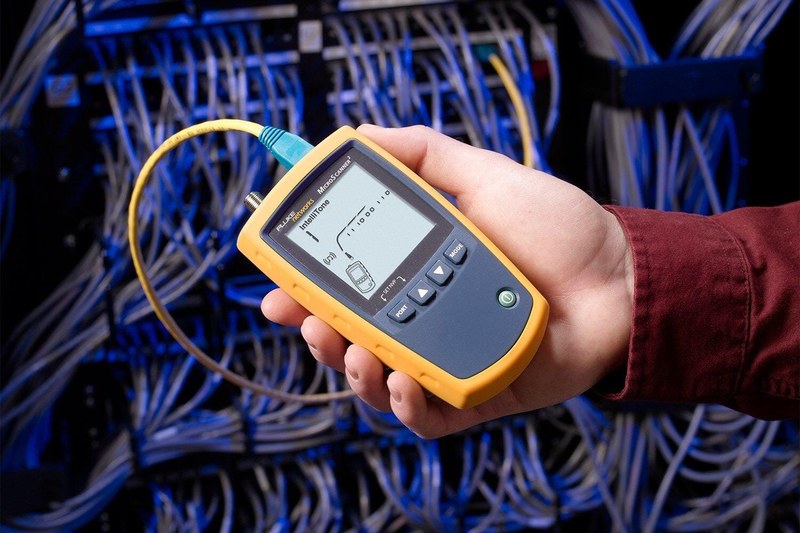

Тестеры используют при вводе в эксплуатацию рабочих мест, проверке патч-кордов, инвентаризации портов, поиске неисправностей в локальных сетях и обслуживании линий Ethernet. Средства идентификации сокращают время обхода распределительных шкафов, поскольку позволяют связать удалённую розетку с конкретным портом. Данные о длине и месте обрыва помогают локализовать повреждённый участок до вскрытия трассы или повторной оконцовки.

Таким образом, кабельные тестеры Fluke Networks с интерфейсом RJ‐45 применяют для первичной диагностики медной инфраструктуры: проверки карты соединений, обнаружения монтажных ошибок, идентификации линии и, в зависимости от модели, измерения длины либо проверки параметров Ethernet. Их показания действительны в пределах предусмотренных функций и не заменяют сертификационные испытания канала. Инженерный контроль требует корректной распиновки, подходящего режима и исправных адаптеров. Компания «Олниса» осуществляет поставку промышленного оборудования, включая кабельные тестеры Fluke для проверки соединений RJ‐45.
