Как установка GW Instek GPT-79804 помогает выстроить надежный контроль качества
При выпуске, ремонте и периодическом контроле электротехнических изделий требуется проверять не только работоспособность схемы, но и способность изоляционных барьеров и защитных проводников выполнять свои функции. Испытательная установка GW Instek GPT-79804 объединяет четыре процедуры: испытание электрической прочности переменным и постоянным напряжением, измерение сопротивления изоляции и проверку низкоомных защитных цепей. Такой набор позволяет формировать последовательный контрольный профиль для изделия, сохраняя заданные пределы испытаний и критерии приемки.
Состав испытаний
Индекс модели обозначает исполнение серии GPT-79800, реализующее режимы AC, DC, IR и GB. В AC-режиме проверяется электрическая прочность изоляции переменным напряжением до 5 кВ; режим DC применяет постоянное напряжение до 6 кВ. Измерение сопротивления изоляции выполняется постоянным напряжением до 1000 В, а режим GB предназначен для оценки сопротивления защитного заземления и низкоомных соединений испытательным переменным током. К основным параметрам установки относятся:
- выходная мощность высоковольтного канала составляет до 200 ВА,
- переменное испытательное напряжение задается в диапазоне 0,1–5 кВ с разрешением 2 В,
- постоянное испытательное напряжение задается в диапазоне 0,1–6 кВ,
- предел установки тока в AC-режиме составляет 0,001–40 мА, в DC-режиме — 0,001–10 мА,
- сопротивление изоляции измеряется в диапазоне от 1 МОм до 9999 МОм,
- сопротивление низкоомных цепей измеряется в диапазоне 0,1–650 мОм при токе испытания 3–30 А.
Указанные пределы описывают возможности установки, а не универсальные нормы приемки для всех типов оборудования. prist.ru
Формирование напряжения и контроль тока
В AC-канале токовый порог настраивается до 40 мА, в DC-канале — до 10 мА; разрешение задания тока составляет 1 мкА. Для напряжения указана погрешность установки ±(1 % + 5 единиц младшего разряда), при этом точность результата зависит также от калибровки и условий измерения. На переменном токе частота теста связана с питающей сетью и составляет 50/60 Гц. Эти параметры позволяют согласовать испытательное воздействие с типом изоляции и испытательной схемой, не превращая высокий предел прибора в автоматическое основание для выбора максимального напряжения.
Измерение изоляции и защитных соединений
В режиме IR установка подает выбранное постоянное напряжение 50, 100, 250, 500 или 1000 В и оценивает сопротивление между заданными точками. Диапазон измерений простирается от 1 МОм до 9999 МОм; погрешность указана как ±(1 % + 5 единиц младшего разряда). Перед измерением объект должен быть обесточен и отсоединен от цепей, способных повлиять на результат. После теста следует учитывать накопленный заряд емкостных элементов и разряжать их предусмотренным безопасным способом. Режим GB проверяет проводящие соединения защитного контура, по которым при повреждении изоляции может протекать ток аварии. Испытательный ток выбирается от 3 до 30 А, измеряемое сопротивление охватывает 0,1–650 мОм с разрешением 0,1 мОм. Низкое значение сопротивления само по себе не доказывает надежность соединения при всех условиях: важны точки контакта, усилие зажима, длина проводника, повторяемость подключения и требования соответствующего стандарта. Стабильность измерения повышается при чистых контактных поверхностях и одинаковом расположении испытательных зажимов.

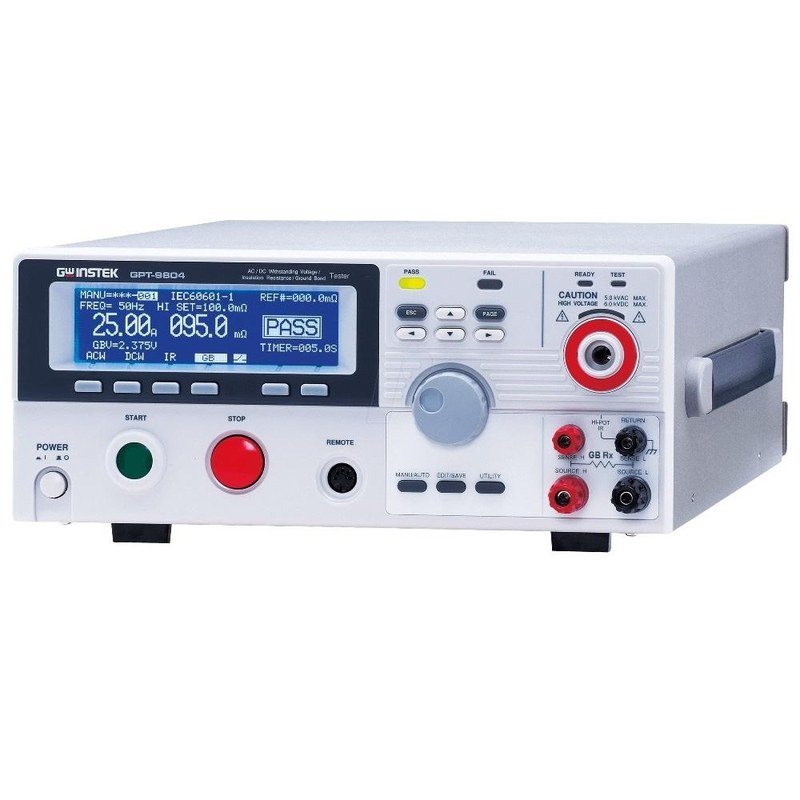

Управление, память и подключение

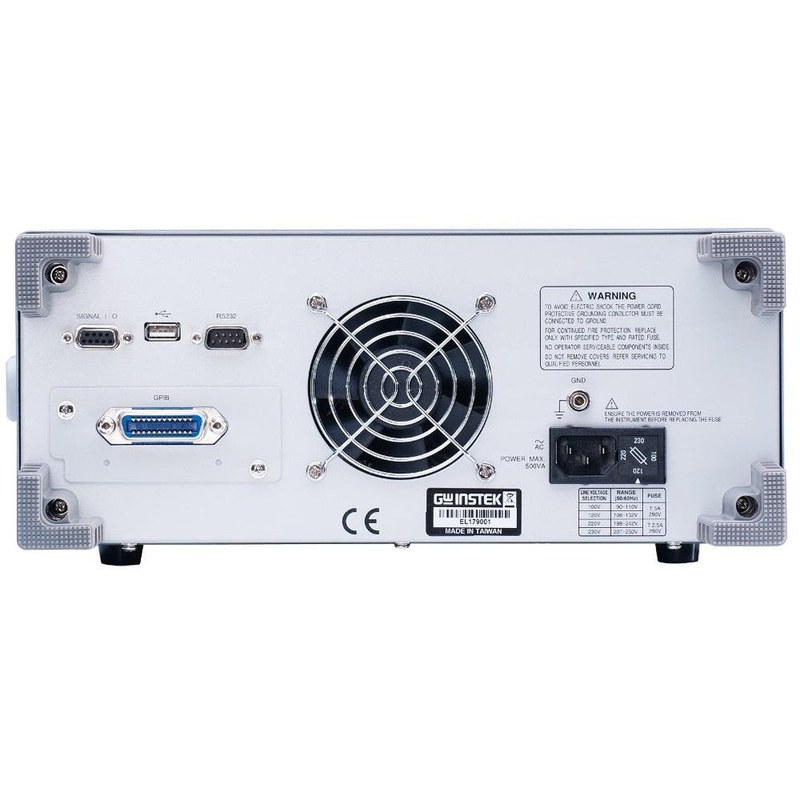

Передняя панель содержит графический ЖК-дисплей 240 × 64 пикселя и шесть клавиш прямого выбора функций. Экран отображает установленные параметры, ход теста, результат. Световая и звуковая сигнализация помогает оператору различать состояние готовности и завершение испытания, однако не отменяет организационных мер по ограждению рабочей зоны и недопущению доступа к токоведущим частям. Интерфейсы RS-232 и USB применяются для дистанционного управления и обмена данными; GPIB доступен как опция. Разъем I/O на передней панели позволяет организовать внешние сигналы запуска, останова и результата теста. Для интеграции в производственную линию заранее согласуют электрические уровни интерфейса, логику блокировки, реакцию на аварийный останов и порядок подтверждения допуска к испытанию. На выходной части предусмотрены средства защиты, включая автоматический разряд, блокировку interlock и контроль подключения заземления; их исправность проверяют по руководству прибора перед работой.
Таким образом, GW Instek GPT-79804 объединяет испытание электрической прочности, измерение сопротивления изоляции и контроль низкоомной защитной цепи в одном приборе. Диапазоны до 5 кВ переменного и 6 кВ постоянного напряжения, режим IR до 1000 В, ток GB до 30 А, программируемые временные параметры и память на 100 профилей позволяют применять его для лабораторного и серийного контроля электротехнических изделий. Достоверность результата определяется корректной схемой, настройкой по стандарту продукции, состоянием соединений и метрологическим обслуживанием. Компания «Олниса» осуществляет поставку промышленного оборудования, включая установки для проверки параметров электрической безопасности GW Instek. GPT-79804 может входить в состав оснащения лабораторий, производственных участков и служб контроля качества, которым требуется единый прибор для нескольких видов испытаний изоляции и защитных цепей.
