Автоматический выключатель ВА-103М DEKraft — безопасность и надежность распределительных систем

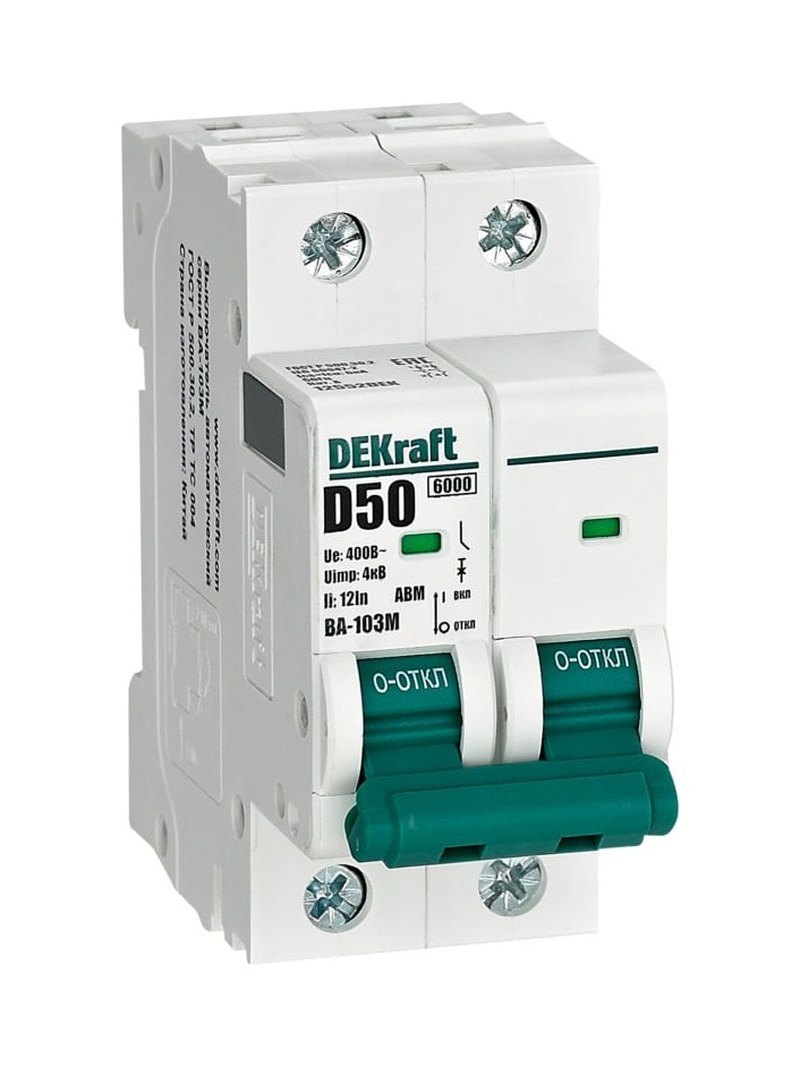

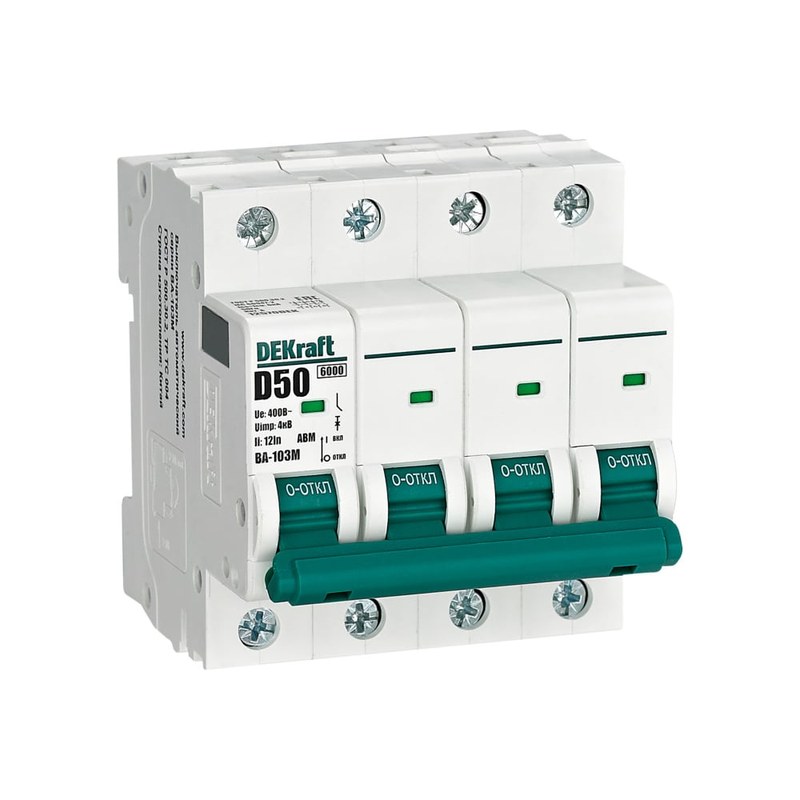

ВА-103М DEKraft — модульный автоматический выключатель переменного тока, предназначенный для коммутации и отключения цепи при коротком замыкании. Он оснащён электромагнитным расцепителем, но не имеет теплового расцепителя перегрузки. Поэтому аппарат применяют в цепях, где защита от длительного сверхтока предусмотрена отдельно или проектом на него не возлагается. Серия предназначена, в частности, для систем вентиляции, дымоудаления и противопожарной защиты. При выборе учитывают параметры нагрузки, кабеля, сети и автоматики.
Основные характеристики
При выборе проверяют следующие параметры исполнения:
- номинальный ток In — диапазон серии от 1 до 63 А, включая значения 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50 и 63 А,
- число полюсов — 1, 2, 3 или 4,
- номинальное рабочее напряжение — 230 В для однополюсного исполнения и 400 В для многополюсных,
- номинальная отключающая способность — 6000 А; для серии Ics = Icu,
- характеристика C — порог электромагнитного срабатывания 8 In,
- характеристика D — порог электромагнитного срабатывания 12 In,
- номинальное выдерживаемое импульсное напряжение Uimp — 4 кВ,
- механическая износостойкость — 20 000 циклов, электрическая — 10 000 циклов,
- рабочая температура — от −25 до +60 C,
- степень загрязнения — 3, категории установки — II и III.
Параметры сверяют с маркировкой изделия. Номинал выбирают по нагрузке, проводнику и схеме сети; роль нейтрального полюса зависит от исполнения.
Принцип действия
При штатном токе усилия магнитного поля катушки недостаточно для перемещения сердечника, поэтому контакты остаются замкнутыми. При КЗ ток возрастает, сердечник перемещает механизм расцепления, освобождается защёлка и контактная система размыкается. Возникшая дуга направляется в дугогасительную камеру, где дробится и охлаждается. Механизм обеспечивает отключение независимо от того, удерживается ли рукоятка во включённом положении. Теплового элемента нет, поэтому времятоковая защита от длительной перегрузки не выполняется. Характеристика C или D задаёт уровень мгновенного электромагнитного срабатывания относительно In. Выбор зависит от пускового тока и минимального тока КЗ в наиболее удалённой точке линии. Повышенный порог D может уменьшить риск отключения при кратковременном пусковом броске, но расчёт должен подтвердить срабатывание при повреждении. Для проверки учитывают сопротивление петли КЗ, ожидаемые токи, допуск расцепителя и требуемое время отключения. Кривая не задаёт допустимый длительный ток кабеля и не гарантирует селективность без координации с другими аппаратами.
Конструкция и монтаж
Основные элементы аппарата заключены в изоляционный корпус:
- механизм управления с рукояткой и защёлкой свободного расцепления,
- электромагнитный расцепитель короткого замыкания,
- подвижные и неподвижные контакты,
- дугогасительная система,
- клеммы для подключения проводников,
- удерживающая пружина.
Модульное исполнение предназначено для установки внутри щита или шкафа на DIN-рейке. Подвод питания допускается сверху или снизу при соблюдении схемы. Сечение жил, подготовку проводников и затяжку зажимов выбирают по проекту и документации: слабое соединение вызывает локальный нагрев, чрезмерное усилие способно повредить клемму. Аппарат размещают в оболочке, защищающей от влаги, пыли, ударов и вибрации. Монтаж выполняют на обесточенном оборудовании после проверки отсутствия напряжения.
Расчёт и эксплуатация
Для проверки применимости сопоставляют номинал с длительным током линии, рассчитывают токи КЗ у выключателя и в конце участка, сверяют максимальное значение с отключающей способностью 6 кА, а минимальное — с порогом расцепителя. Координация с вышестоящими и нижестоящими аппаратами должна ограничивать отключение повреждённой цепью. Для двигателя учитывают пусковой ток и время разгона; защиту двигателя от перегрузки обеспечивают отдельно. В цепях противопожарной вентиляции дополнительно проверяют взаимодействие с алгоритмом автоматики. Рабочие условия сверяют с документацией модификации. Для серии заявлен диапазон от −25 до +60 C; при повышенной температуре и плотном размещении аппаратов проверяют допустимый ток и теплоотвод. Установка предусмотрена в невзрывоопасной среде без осадков и конденсата; ограничения по высоте, влажности и загрязнению задаются паспортом. До пуска осматривают корпус, проверяют маркировку, схему подключения и работу механизма. После монтажа контролируют соединения и проводят необходимые проектные проверки. В эксплуатации отслеживают нагрев клемм, ослабление зажимов и повреждения. Обслуживание проводят без напряжения; разборка корпуса и изменение конструкции не допускаются.
Таким образом, ВА-103М DEKraft — специализированный модульный выключатель с электромагнитной защитой от короткого замыкания и без тепловой защиты от перегрузки. Серия включает номиналы до 63 А, исполнения на один–четыре полюса, отключающую способность 6 кА, характеристики C и D, импульсную стойкость 4 кВ и рабочий диапазон от −25 до +60 C. Перед применением проверяют токи КЗ, пусковую нагрузку, полюсность, отключающую способность, селективность и отдельную защиту линии от длительного сверхтока. Компания «Олниса» осуществляет поставку промышленного оборудования, включая автоматические выключатели DEKraft.
