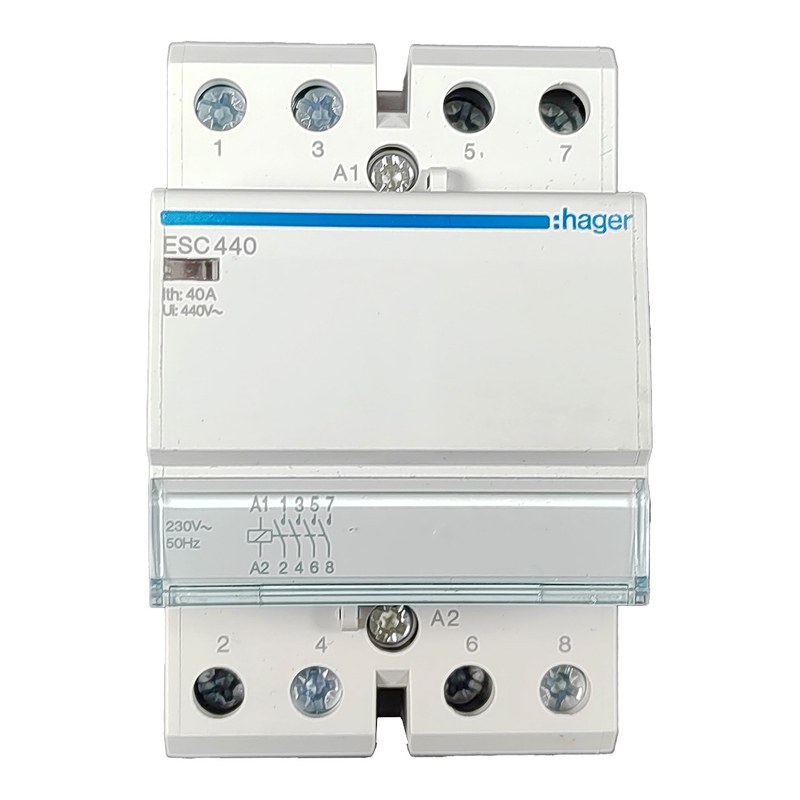

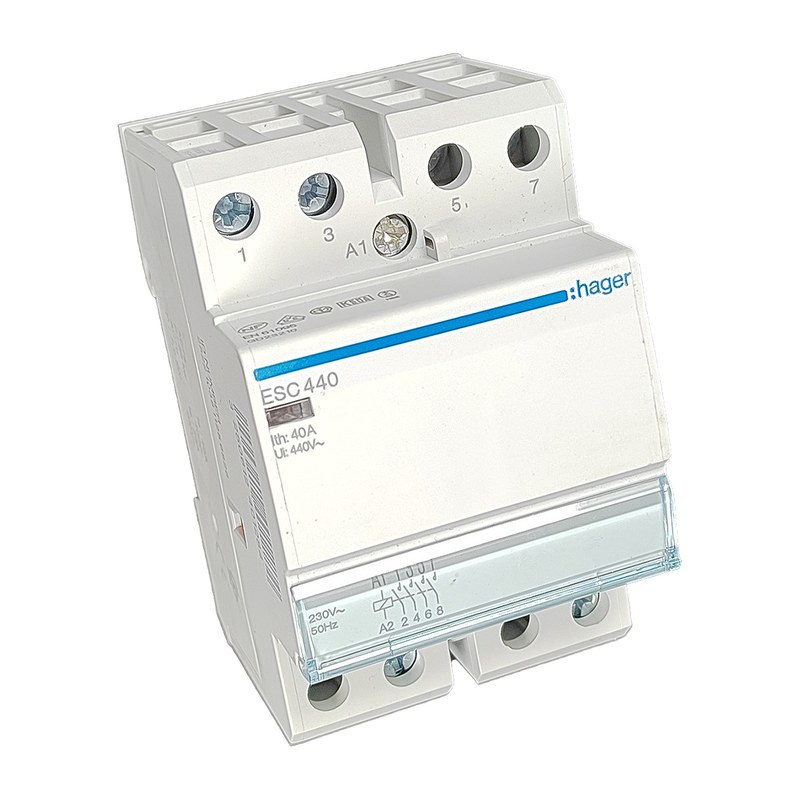

Контакторы Hager ESC: надежное управление электрическими нагрузками

Серия Hager ESC объединяет модульные контакторы для коммутации нагрузок в низковольтных установках. Аппараты размещают в распределительных щитах и управляют ими от таймеров, термостатов, контроллеров или систем автоматизации. Обозначение ESC не задаёт единых характеристик: параметры зависят от полного артикула, числа и вида контактов, номинального тока и напряжения катушки. Технические данные необходимо соотносить с конкретной модификацией.

Электрические параметры и выбор модели

При расчёте разделяют параметры контактов и катушки: первый определяет допустимую нагрузку в заданной категории, второй — требуемое напряжение управления. Ui характеризует номинальную изоляцию, Uimp — стойкость к импульсным перенапряжениям. Для ESC125 указаны 25 А, рабочее напряжение 230 В, катушка 230 В AC, частота 50 Гц, Ui 250 В, Uimp 4 кВ, категории AC-7a/AC-7b и рабочая температура −10...+50 C. При выборе следует сопоставить следующие параметры:

• номинальный ток и рабочее напряжение коммутируемой цепи,
• категорию применения и тип нагрузки, включая двигательный режим,
• число полюсов, количество нормально открытых и нормально закрытых контактов,
• номинальное напряжение и род тока катушки управления,
• допустимые сечения гибких и жёстких проводников для зажимов,
• тепловые потери, пусковую мощность катушки и режим работы щита,
• электрическую и механическую износостойкость при заданной частоте коммутаций,
• габаритную ширину, глубину, высоту и совместимость с компоновкой DIN-рейки.

Для ESC125 заданы сечения гибких жил 1–6 мм2 и жёстких 1–10 мм2, момент затяжки 1,2 Н·м, потери мощности 2,5 Вт, пусковая мощность 10,7 В·А, механический ресурс 100 000 операций и электрический ресурс 30 000 циклов. У ESC225 значения нагрузки различаются по категориям: 25 А по AC-1 и 8,5 А по AC-3. Расчёт ведут по режиму фактической нагрузки, а не только по общему номиналу.

Конструктивное исполнение

Устройство устанавливают на DIN-рейку; силовые и управляющие проводники присоединяют к клеммам по схеме. При размещении учитывают ширину аппарата и отвод тепла. Габариты сверяют с артикулом. В семействе представлены разные схемы контактов и номиналы. ESC125 — однополюсное исполнение 25 А с катушкой 230 В переменного тока; ESC225 имеет два нормально открытых полюса, номинал 25 А и катушку 230 В. Для ESC225 указаны 8,5 А по AC-3 и габариты 17,85 × 83 × 60 мм. Эти показатели относятся к названным модификациям.

Принцип коммутации и схемы управления

Катушка получает сигнал от выключателя, таймера, термостата, датчика или контроллера. Выход автоматики коммутирует цепь управления, контакты контактора — ток нагрузки. Цепь катушки рассчитывают на рабочее и пусковое потребление, защищают и маркируют отдельно от силовой проводки. Нормально открытый контакт разомкнут при обесточенной катушке; нормально закрытый в исходном состоянии замкнут. Многополюсное исполнение может одновременно коммутировать несколько проводников в пределах назначения аппарата. При выборе схемы учитывают требования к отключению проводников и проектную логику. Вспомогательные контакты для сигнализации или блокировки проверяют по отдельным допустимым параметрам. Для освещения проверяют пусковые токи драйверов, для нагревателей — длительный ток, для двигателей — пусковой ток и категорию применения. Выход за паспортный режим ускоряет износ и может вызвать сваривание контактов.

Монтаж, подключение и проверка

Монтаж выполняют на обесточенном щите после проверки артикула, схемы клемм и напряжения катушки. Аппарат фиксируют на DIN-рейке; проводники зачищают и затягивают установленным моментом. Слабый контакт вызывает нагрев, чрезмерная затяжка может повредить жилу или клемму. Гибкие жилы оконцовывают согласно конструкции зажима и правилам монтажа. Перед включением сверяют соединения со схемой и проверяют фиксацию аппарата. Функциональное испытание подтверждает срабатывание катушки и правильность переключения. Испытания изоляции учитывают подключённую электронику. Работы выполняют при снятом напряжении.

Области применения

Модульные контакторы ESC применяют в низковольтных распределительных системах, где необходимо отделить командную цепь от силовой и централизованно управлять нагрузкой. Типичные задачи включают:

• управление группами освещения по расписанию или сигналу автоматики,
• коммутацию электрических нагревателей и вспомогательных цепей,
• управление нагрузками в жилых, административных и малых коммерческих объектах,
• включение отдельных нагрузочных групп по команде термостата или контроллера,
• построение схем, в которых управляющий выход не рассчитан на прямую коммутацию нагрузки.

Для двигателей проверяют категорию нагрузки, ток при пуске и частоту включений; для нагревателей — длительную нагрузку и тепловой режим. Сигнализацию или блокировку проектируют с учётом характеристик совместимого вспомогательного модуля.

Таким образом, Hager ESC — семейство модульных контакторов для управления нагрузками в распределительных щитах. При проектировании проверяют полный артикул, катушку, схему полюсов, категорию нагрузки, ток, условия монтажа и ресурс. Корректное разделение силовой и управляющей цепей обеспечивает согласованную работу автоматики и коммутационного аппарата; защиту линий выполняют отдельными устройствами. Компания «Олниса» поставляет промышленное оборудование, включая модульные контакторы Hager ESC.
