Автоматический выключатель DEKraft C10 — безопасность и стабильность работы электрооборудования

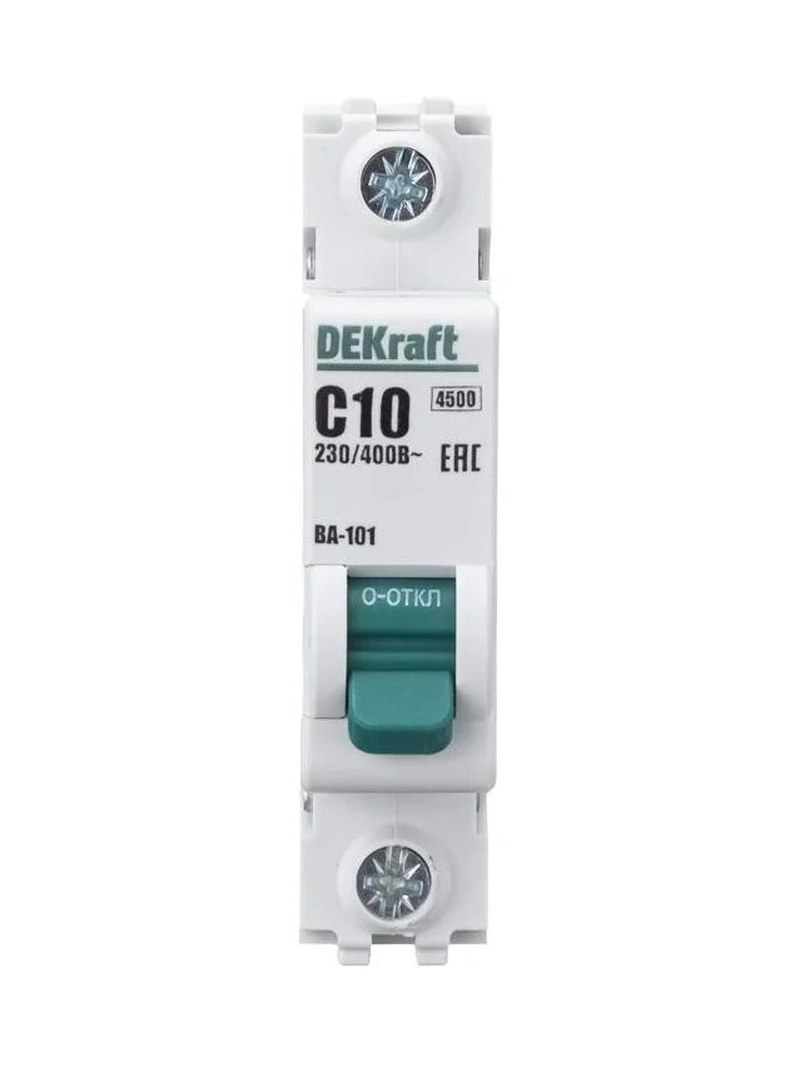

Автомат DEKraft C10 — модульный автоматический выключатель с номинальным током 10 А и времятоковой характеристикой C. Это обозначение описывает базовые свойства аппарата, но не задает полностью его исполнение: в линейке DEKraft выключатели C10 выпускаются в нескольких сериях, различающихся отключающей способностью и конструкцией. Далее рассматривается однополюсный ВА-101 C10 с отключающей способностью 4,5 кА. Для проекта с другим референсом необходимо сверять характеристики именно указанной модели, а не переносить параметры между сериями.
Технические характеристики и область защиты
Для работы ВА-101 C10 существенны следующие исходные параметры:
- Серия — ВА-101,
- номинальный ток In — 10 А,
- число полюсов — один,
- времятоковая характеристика — C,
- номинальная предельная отключающая способность — 4,5 кА,
- монтаж — на стандартную DIN-рейку,
- дополнительные принадлежности — допускается установка совместимых аксессуаров слева от аппарата.
Отключающая способность 4,5 кА характеризует предельный ток короткого замыкания, который аппарат способен отключить в заданных условиях испытания. Значение сопоставляют с расчетным ожидаемым током КЗ в месте установки. Если расчетное значение выше допустимого, применение данного исполнения без согласованной вышестоящей защиты недопустимо. Отключающая способность не равна длительно допустимому току нагрузки и не может служить критерием выбора сечения кабеля.
Устройство и принцип действия
В корпусе модульного выключателя размещены контактная система, механизм свободного расцепления, дугогасительная камера и два расцепителя с различными временными характеристиками. Рычаг обеспечивает ручное управление, а защелкивающий механизм удерживает контакты замкнутыми до команды оператора или срабатывания защиты. Привод свободного расцепления обеспечивает размыкание при аварийном воздействии независимо от того, удерживается ли рукоятка во включенном положении. При перегрузке ток нагревает биметаллическую пластину. Ее деформация приводит к освобождению защелки, после чего пружинный механизм размыкает контакты. Чем значительнее перегрузка, тем быстрее достигается температура срабатывания. При коротком замыкании большой ток создает сильное магнитное поле в катушке электромагнитного расцепителя. Подвижная часть воздействует на механизм отключения с малой выдержкой времени, ограничивая длительность аварийного режима. Однополюсное исполнение разрывает фазный проводник защищаемой однофазной линии. Нейтральный проводник через этот автомат не проходит и не коммутируется. Поэтому аппарат устанавливают в фазную цепь, а схему распределения нейтралей и защитных проводников выполняют отдельно с учетом системы заземления объекта. Выключатель не обеспечивает разъединение всех активных проводников, если проект требует их совместного отключения.
Конструкция и монтаж в щите

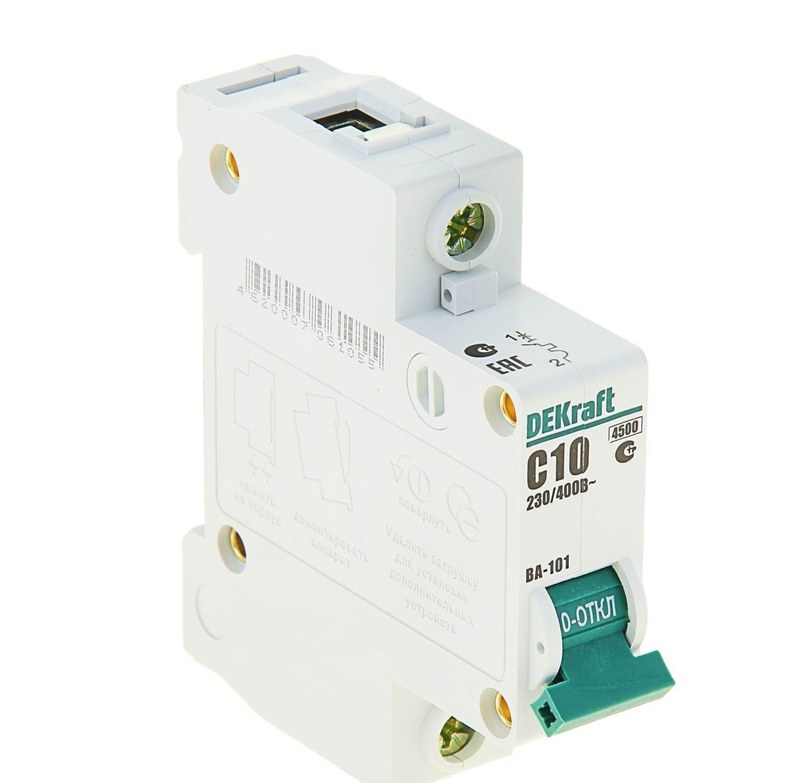

Корпус ВА-101 выполнен как модульное изделие для компоновки на DIN-рейке. Производитель указывает пять монолитных заклепок, повышающих механическую прочность корпуса, сплошную лицевую панель и боковые каналы охлаждения. Предусмотрена установка совместимых дополнительных принадлежностей с левой стороны. Эти особенности упрощают интеграцию аппарата в щитовую сборку, но не отменяют проверки габаритов, теплового режима и совместимости конкретного аксессуара. Подключение выполняют при снятом напряжении, с предотвращением ошибочной подачи питания и проверкой отсутствия напряжения исправным прибором. Концы гибких жил подготавливают способом, соответствующим типу зажима; многопроволочную жилу нельзя лудить перед установкой в винтовой зажим, если изготовитель не предписал иное. После монтажа проверяют надежность фиксации на рейке, правильность схемы, качество заделки проводников и затяжку соединений. Рабочий ток не должен превышать допустимую нагрузку линии с учетом поправочных коэффициентов.
Таким образом, DEKraft C10 в исполнении ВА-101 представляет собой однополюсный модульный автомат на 10 А с характеристикой C и предельной отключающей способностью 4,5 кА. Его применение эффективно при согласовании номинала с кабельной линией, проверке ожидаемого тока короткого замыкания и учете условий эксплуатации щита. Тепловой и электромагнитный расцепители обеспечивают защиту от перегрузки и короткого замыкания, а конструкция на DIN-рейку позволяет включать аппарат в модульные распределительные устройства. Компания «Олниса» выступает поставщиком промышленного оборудования, включая электротехническую аппаратуру для комплектации инженерных систем.
