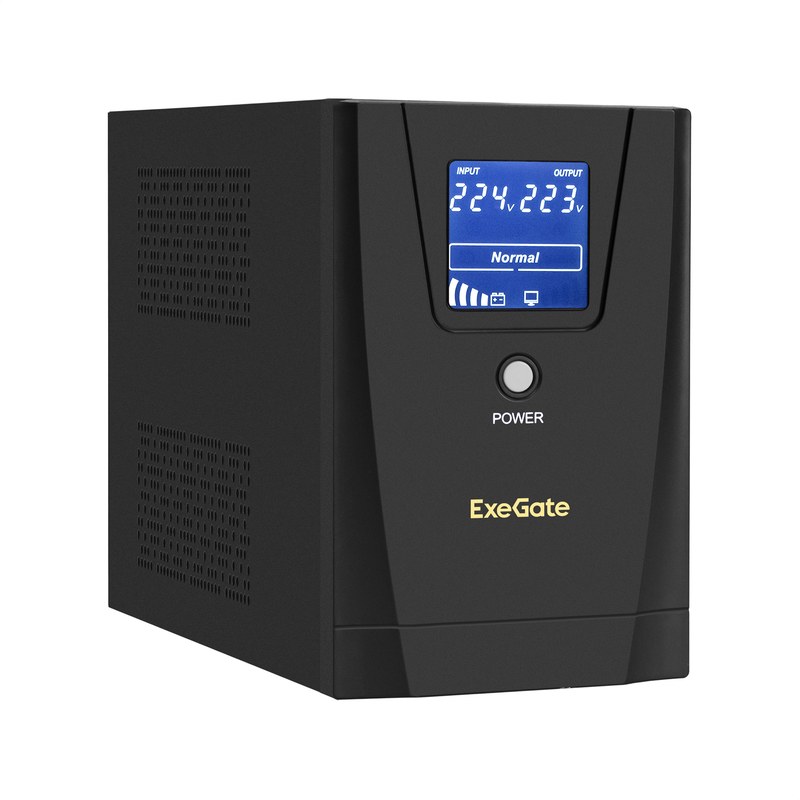

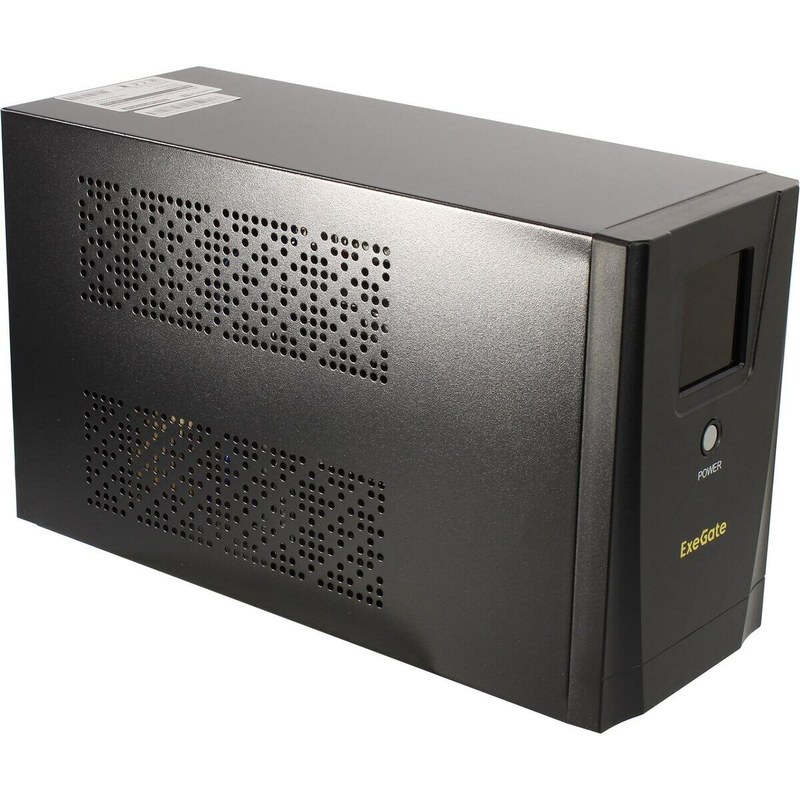

ИБП ExeGate SpecialPro Smart LLB 1600 — надежная защита оборудования от перебоев электропитания
ИБП ExeGate SpecialPro Smart LLB 1600 защищает подключенное оборудование от провалов напряжения и отключений электросети. В составе есть сетевой тракт, регулятор напряжения, инвертор и аккумуляторы. При наличии сети регулируется напряжение, а при его исчезновении расходуется запас энергии батарей. Различают полную мощность в В·А, активную мощность в ваттах и автономность.
Технические характеристики
Параметры определяют нагрузку и запас энергии:
- номинальный класс полной мощности — 1600 В·А согласно индексу модели,
- расчетная активная нагрузка при коэффициенте мощности 0,6 — 960 Вт,
- расчетная активная нагрузка при коэффициенте мощности 0,7 — 1120 Вт,
- расчетная активная нагрузка при коэффициенте мощности 0,8 — 1280 Вт,
- типовое номинальное напряжение однофазной питающей сети — 230 В,
- стандартная частота электросети — 50 Гц,
- номинальная длительность одного периода при 50 Гц — 20 мс,
- энергия условного батарейного комплекта 2 × 12 В × 9 А·ч — 216 Вт·ч,
- доля энергии, учитываемая в расчетном примере при КПД 80 % — 172,8 Вт·ч.
Расчеты 960–1280 Вт иллюстрируют формулу P = S × cos, но не устанавливают паспортную нагрузку. Комплект 2 × 12 В, 9 А·ч приведен условно: фактические батареи определяются маркировкой. Фактическая мощность ограничивается характеристиками инвертора, нагревом компонентов и требованиями к форме выходного сигнала.
Особенности конструкции
Линейно-интерактивная архитектура предусматривает переход между сетевым и автономным питанием. Выделяют следующие узлы:
- входной фильтр — подавление импульсных и высокочастотных помех,
- узел AVR — ступенчатая компенсация повышенного либо пониженного напряжения,
- коммутационная схема — переключение питания между сетью и инвертором,
- выпрямитель и зарядная цепь — восстановление заряда аккумуляторов,
- инвертор — преобразование постоянного напряжения батарей в переменное,
- система контроля — измерение напряжений, тока и состояния накопителя,
- защитные цепи — реакция на перегрузку, перегрев и короткое замыкание.
Работа AVR основана на изменении коэффициента трансформации посредством переключения отводов обмотки. Благодаря этому часть отклонений компенсируется без расходования ресурса батарей. При исчезновении входного напряжения электронная схема формирует команду перехода на инвертор. Переключение не является абсолютно непрерывным: допустимость паузы зависит от времени удержания питания во входных конденсаторах подключенного оборудования.
Режимы работы
Режим определяется параметрами сети и зарядом аккумуляторов. Основные состояния различаются путем передачи энергии:
- сетевой режим — нагрузка получает электроэнергию от входного источника,
- режим стабилизации — AVR корректирует уровень напряжения без перехода на батареи,
- автономный режим — инвертор обеспечивает питание за счет накопленного заряда,
- режим восстановления — зарядное устройство восполняет емкость после разряда,
- аварийный режим — защита ограничивает или отключает подачу энергии при опасном состоянии.
При нормальном сетевом напряжении электроника контролирует входные параметры и поддерживает аккумуляторы в состоянии готовности. Если отклонение устранимо регулировкой, задействуется трансформаторный узел. Когда вход выходит за допустимые границы либо полностью исчезает, питание передается инвертору. После возвращения сети система восстанавливает основной тракт и запускает заряд. Конкретные пороги AVR и длительность перехода относятся к паспортным характеристикам данной модификации.
Расчет времени автономной работы
Резервирование зависит не только от указанной мощности ИБП, но и от запаса энергии аккумуляторов, нагрузки, температуры и степени старения элементов:
- при условной батарее 216 Вт·ч и КПД 80 % доступная расчетная энергия — 172,8 Вт·ч,
- при постоянной нагрузке 100 Вт идеализированное время работы — 1,73 ч,
- при постоянной нагрузке 300 Вт идеализированное время работы — 0,58 ч,
- при постоянной нагрузке 600 Вт идеализированное время работы — 0,29 ч,
- при снижении емкости батареи на 30 % расчетный запас энергии уменьшается до 120,96 Вт·ч.
Значения условны: при большом токе разряда аккумуляторы могут отдавать меньше номинальной энергии. Кроме того, собственное потребление инвертора, глубина допустимого разряда и порог защитного отключения сокращают период резервирования. Поэтому реальное время автономии может существенно отличаться от арифметической оценки.
Области применения
Существенное условие — суммарная нагрузка не должна превышать паспортные пределы по полной и активной мощности:
- рабочие станции и системные блоки с мониторами,
- сетевые коммутаторы, маршрутизаторы и средства связи,
- системы видеонаблюдения и локальные узлы регистрации данных,
- контроллеры автоматизации с совместимыми блоками питания,
- периферийное оборудование с допустимыми пусковыми токами.
При подключении электродвигателей, лазерных принтеров и импульсных источников с высоким пусковым током требуется учитывать кратковременную перегрузку. Также важна форма выходного напряжения в режиме инвертора: совместимость отдельных устройств с аппроксимированной синусоидой нельзя предполагать без проверки соответствующего паспортного указания.
