Цифровой мультиметр Fluke 101 — практичный инструмент для электротехнических измерений
Fluke 101 предназначен для контроля электрических цепей и компонентов при наладке, техническом обслуживании и лабораторных работах. Он измеряет постоянное и переменное напряжение, сопротивление, емкость и частоту, выполняет проверку диодов и прозвонку. Функциональность рассчитана на оперативные измерения в установленных пределах входа. При инженерном применении учитывают погрешность, категорию перенапряжения, характеристики щупов и состояние цепи.
Измерительные функции и принцип работы
Цифровой тракт преобразует входной сигнал в отсчеты, обрабатывает результат и выводит его на экран. Основные возможности Fluke 101 включают:
- измерение постоянного напряжения до 600 В,
- измерение переменного напряжения до 600 В,
- измерение сопротивления до 40 МОм,
- измерение емкости до 1000 мкФ,
- измерение частоты периодического сигнала,
- проверку полупроводникового перехода в режиме диодного теста,
- акустическую проверку непрерывности цепи.
Напряжение измеряют параллельно участку цепи; при постоянном сигнале соблюдают полярность. Переменный режим предназначен для оценки действующего значения в пределах спецификации. Выход частоты или формы волны за характеристики входного тракта может повлиять на показание. Предел 600 В не означает допустимость измерений в любой цепи с таким напряжением: учитывают категорию перенапряжения, условия среды и порядок работы. До подключения проверяют выбранный режим и гнезда щупов.
Параметры и точность
Результат оценивают с учетом разрешения, погрешности, стабильности сигнала и условий окружающей среды. К основным характеристикам модели относятся:
- разрешение цифрового дисплея 6000 отсчетов,
- максимальное измеряемое напряжение 600 В переменного или постоянного тока,
- входное сопротивление при измерении напряжения около 10 МОм,
- верхний предел сопротивления 40 МОм,
- верхний предел емкости 1000 мкФ,
- базовая погрешность измерения постоянного напряжения около ±(0,5 % показания + 3 единицы младшего разряда),
- категория безопасности CAT III 600 В,
- питание от двух батарей типа AAA.
Конструкция и эксплуатация

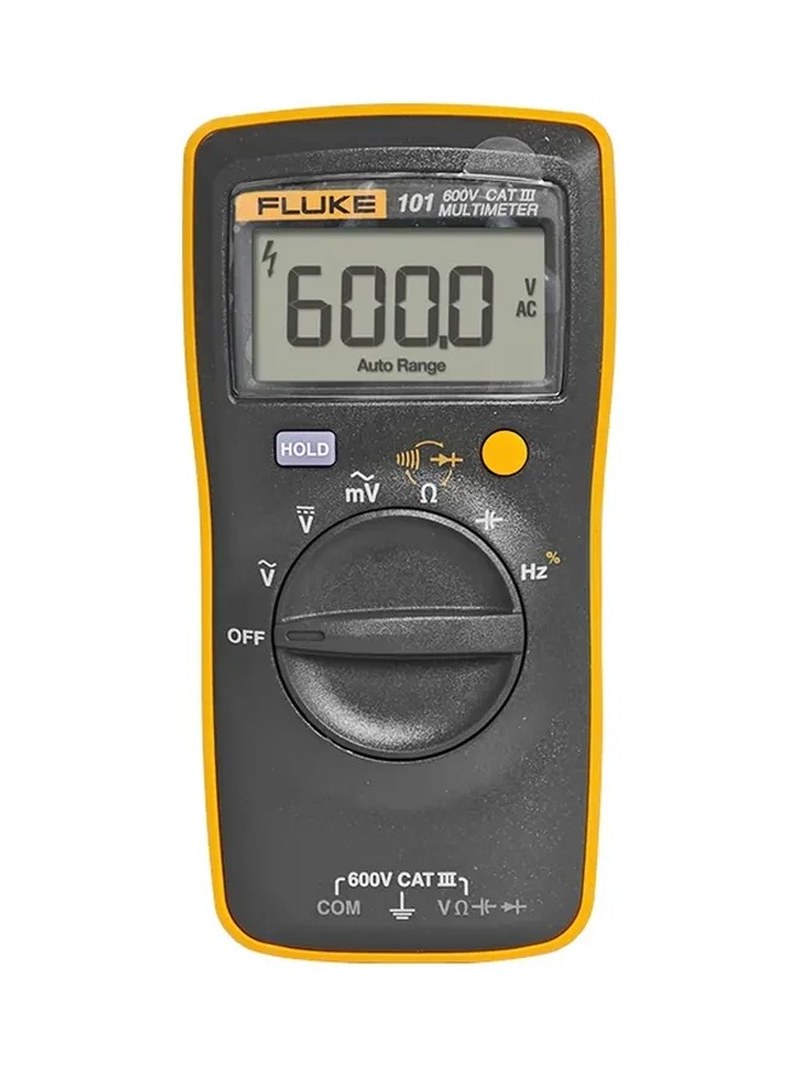

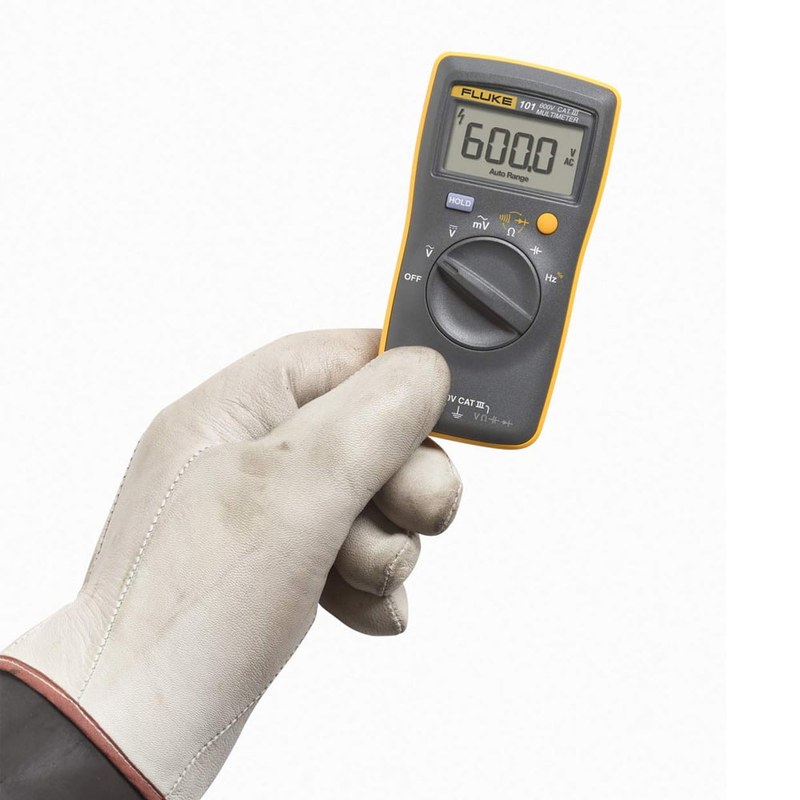

Компактный корпус предназначен для переносного ручного применения. Переключатель обеспечивает выбор режима, экран отображает числовой результат и служебные обозначения, подсветка облегчает считывание показаний при слабом освещении. Она не заменяет безопасное освещение рабочей зоны. Щупы подключают к предназначенным гнездам, предварительно сверив их маркировку с выбранной функцией. Исправность корпуса, разъемов и кабелей влияет на безопасность измерительной цепи. Питание обеспечивают две батареи AAA. Их состояние контролируют по индикации и устойчивости работы; замену выполняют при выключенном приборе, соблюдая полярность и надежно закрывая отсек. Хранить мультиметр следует в сухом месте, защищенном от ударов, проводящей пыли и химически активных веществ. Щупы укладывают без перегибов, способных повредить изоляцию. Перед использованием осматривают корпус, наконечники, провода и защитные барьеры.
Электробезопасность и процедура измерения
Категория CAT III 600 В определяет применение в распределительных цепях соответствующей категории до указанного напряжения и характеризует ожидаемые переходные перенапряжения в точке измерения. Она не разрешает превышать пределы входа. Категорию прибора соотносят с категорией установки, номинальным напряжением и условиями подключения. Щупы должны иметь категорию и номинальное напряжение не ниже требуемых для измеряемой точки. Перед началом работ выполняют последовательность проверок:
- сопоставляют категорию прибора и его пределы с параметрами цепи,
- осматривают корпус, изоляцию проводов, наконечники и защитные упоры,
- выбирают измерительную функцию до подключения к контактам,
- соблюдают полярность при измерении постоянного напряжения и тесте диода,
- отключают питание и разряжают емкостные элементы перед проверкой сопротивления и емкости,
- прекращают работу при повреждении изоляции, корпуса или разъемов.
Во время измерения пальцы удерживают за защитными упорами, избегая касания токоведущих частей. Влажность, конденсация и проводящее загрязнение ухудшают изоляционные свойства. Отсутствие напряжения подтверждают по процедуре, принятой на объекте, включая проверку работоспособности прибора до и после контроля. Одно показание без выполнения этой процедуры не следует трактовать как подтверждение безопасного состояния цепи.
Область применения
Fluke 101 используют для проверки цепей управления и питания, оценки напряжения и сопротивления, контроля компонентов и поиска обрывов в пределах технических характеристик. Сначала определяют измеряемую величину и точку, проверяют состояние прибора, выбирают режим и подключают щупы. Напряжение измеряют параллельно участку; сопротивление и емкость проверяют на обесточенном объекте. При нестабильном результате перепроверяют контакт, батареи и характер сигнала, не превышая входных ограничений. Отсутствие токового режима исключает включение прибора последовательно в цепь с целью измерить ток. Для такой работы используют мультиметр с соответствующим токовым входом или токовые клещи. Fluke 101 также не измеряет мощность и не диагностирует качество электроэнергии. Эти ограничения учитывают при составлении методики контроля: входы и алгоритмы обработки рассчитаны на перечисленные выше функции.
Таким образом, Fluke 101 сочетает измерение напряжения, сопротивления, емкости и частоты, диодный тест и прозвонку. Разрешение 6000 отсчетов, предел 600 В и CAT III 600 В задают границы применения. Учитывают погрешность, подключение и состояние щупов; ток прибор не измеряет. «Олниса» поставляет промышленное оборудование, включая Fluke 101 для контроля электрических параметров. Две батареи AAA обеспечивают автономное питание Fluke 101 на объекте.
