Мультиметр Fluke 289 для поиска неисправностей и контроля параметров цепей

Fluke 289 — цифровой мультиметр True RMS промышленного класса, предназначенный для диагностики электроники, систем автоматизации, распределения энергии и электромеханического оборудования. Помимо измерения электрических величин прибор сохраняет показания во внутренней памяти и отображает их изменение во времени.

Измерительные возможности

Прибор работает как многофункциональный цифровой измеритель с автоматическим выбором диапазона и ручным переключением, когда требуется зафиксировать масштаб измерения. Архитектура True RMS используется для определения действующих значений переменного напряжения и тока, в том числе при несинусоидальной форме сигнала, в пределах установленной полосы частот. Основные измерительные каналы и функции включают:

• постоянное напряжение в диапазонах 50,000 мВ–1000,0 В с базовой точностью 0,025 %,
• переменное напряжение в диапазонах 50,000 мВ–1000,0 В с измерением True RMS и базовой точностью 0,4 %,
• постоянный и переменный ток от 500,00 мкА до 10,000 А с базовой точностью 0,05 % и 0,6 % соответственно,
• сопротивление от 50,000 Ом до 500,0 МОм с базовой точностью 0,05 %,
• ёмкость от 1,000 нФ до 100 мФ с базовой точностью 1,0 %,
• частоту до 999,99 кГц с базовой точностью 0,005 %,
• температуру от −200,0 до 1350,0 C при использовании совместимого термозонда; точность самого прибора заявлена как 1,0 % без учёта погрешности датчика.

Предел напряжения между любым входом и землёй — 1000 В. Ток 20 А допускается не более 30 секунд; штатный верхний диапазон составляет 10 А. До подключения сверяют пределы входа, категорию измерений и условия электробезопасности.

Измерительный тракт и функции анализа

При измерении напряжения прибор подключают параллельно участку, при измерении тока — последовательно через защищённое токовое гнездо. Ошибка выбора гнезда может вызвать короткое замыкание. Сопротивление и ёмкость измеряют только на обесточенной, при необходимости разряженной цепи. Прозвонка использует звуковую индикацию целостности проводника. Полоса переменного измерения достигает 100 кГц; фильтр нижних частот помогает ограничить влияние высокочастотных составляющих. True RMS определяет действующее значение несинусоидального сигнала, но не заменяет анализатор качества электроэнергии. Дополнительные режимы позволяют оценить:

• минимум, максимум и среднее значение за интервал наблюдения,
• коэффициент заполнения и длительность импульса,
• пиковые значения кратковременных сигналов,
• проводимость до 50,00 нСм,
• относительные измерения, а также представление уровней в дБВ и дБм.

Удержание фиксирует показание, MIN/MAX и регистрация пиков помогают обнаружить кратковременные отклонения; временная характеристика зависит от режима.

Конструкция, интерфейс и регистрация

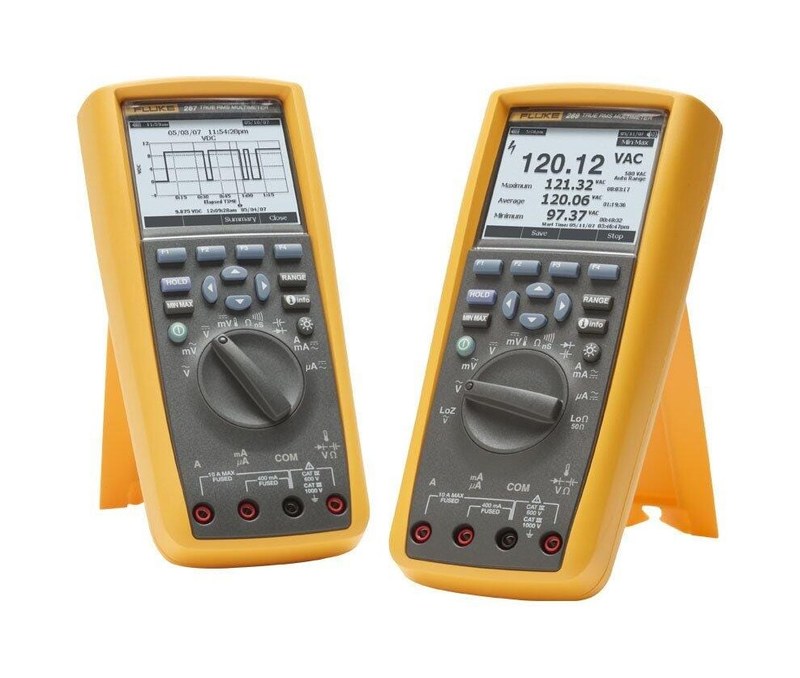

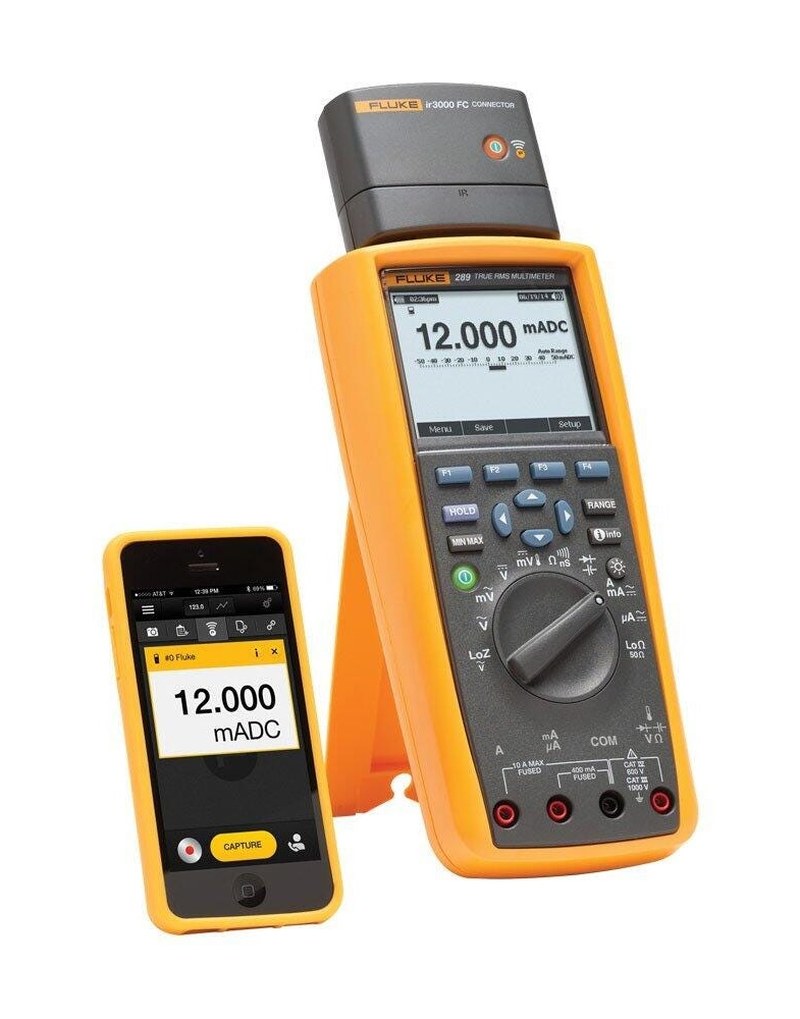

Матричный дисплей имеет 50 000 отсчётов и белую подсветку; габариты корпуса — около 222 × 102 × 60 мм, масса — около 871 г. Изолированный оптический интерфейс передаёт данные на компьютер без прямого электрического соединения измерительных цепей. Регистратор сохраняет до 15 000 показаний при интервальной записи или регистрации событий. TrendCapture строит график на дисплее и позволяет масштабировать его; данные также передаются на компьютер. Перед запуском задают функцию, диапазон, интервал и при необходимости порог события. Чем короче интервал, тем выше детализация и тем быстрее расходуется память. Беспроводная связь с Fluke Connect требует приобретаемого отдельно адаптера ir3000 FC. Питание обеспечивают шесть батарей AA; заявленная автономность — не менее 100 часов в обычном режиме и до 200 часов при регистрации. Рабочая температура — от −20 до +55 C.

Электробезопасность и эксплуатация

Категории безопасности — CAT III 1000 В и CAT IV 600 В. Допустимость применения определяют по месту измерения и категории всех подключённых щупов и аксессуаров; лимит напряжения входа не отменяет ограничений CAT. Перед работой проверяют корпус, гнёзда, изоляцию проводов и правильность подключения. Предохранители защищают токовые входы только в пределах номинала и отключающей способности. При замене используют тип и характеристики, указанные изготовителем: перемычка или неподходящий элемент устраняют защиту. Для обслуживания прибор отсоединяют от цепи; метрологический контроль проводят по принятой на предприятии процедуре.

Сферы применения

Регистрация дополняет ручной контроль в задачах:

• поиск периодических провалов или скачков напряжения в цепях питания,
• контроль потребляемого постоянного или переменного тока оборудования в пределах номинала входа,
• проверка обмоток, кабельных линий и контактных соединений по сопротивлению,
• наблюдение за изменением температуры узла при наличии подходящего зонда,
• оценка стабильности датчиков и аналоговых сигналов в системах управления,
• фиксация длительных изменений параметра с последующим просмотром тренда.

Для достоверности обеспечивают контакт щупов и фиксируют схему подключения. Прибор не заменяет мегаомметр для испытания изоляции, клещи для больших токов или осциллограф для детального анализа формы сигнала.

Таким образом, Fluke 289 объединяет широкие диапазоны измерения, True RMS, функции фиксации экстремумов и встроенную регистрацию до 15 000 показаний. Его применение оправдано в задачах диагностики, где требуется не только определить параметр в конкретный момент, но и увидеть его динамику. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для технических и производственных задач. При запросе «мультиметр Fluke 289 купить в Олниса» предметом поставки может быть сам измеритель в исполнении и комплектации, предусмотренных конкретной товарной позицией.
