Выключатель нагрузки DEKraft 63А — надежное решение для коммутации электрических цепей

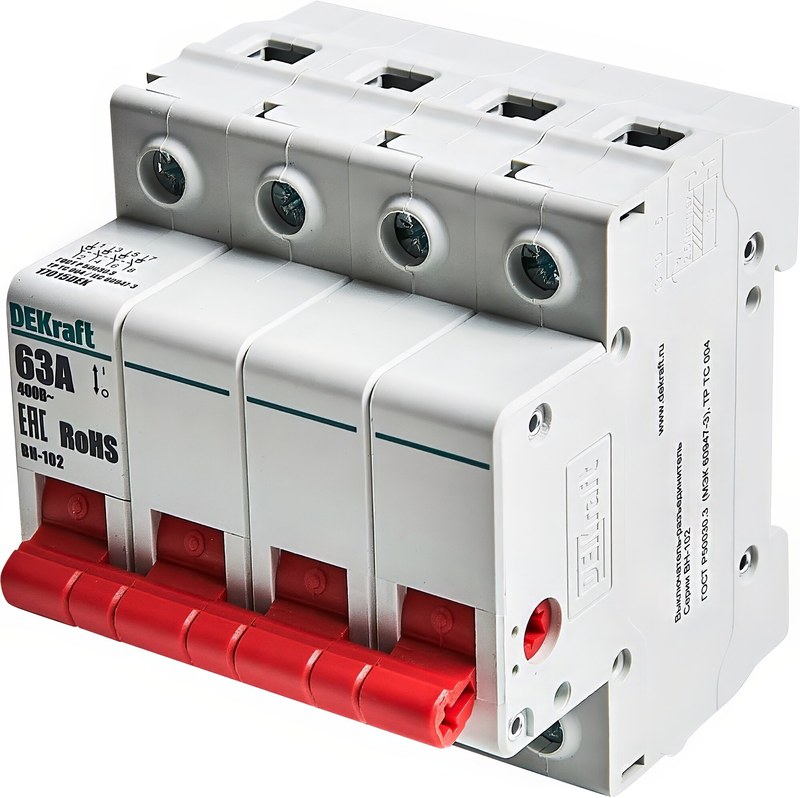

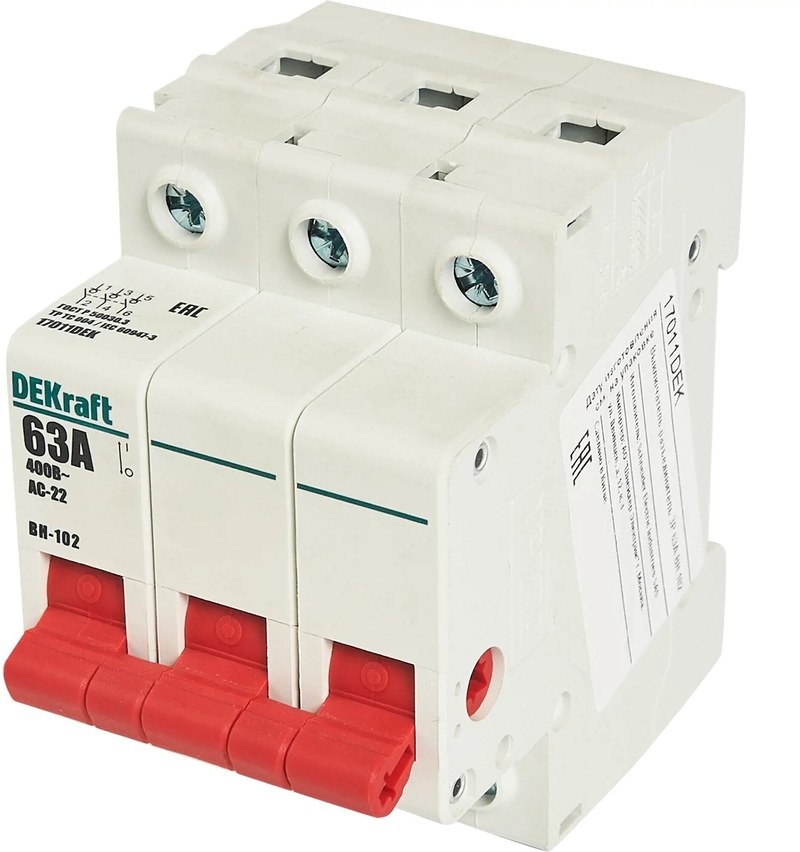

Выключатель нагрузки DEKraft 63 А предназначен для ручной коммутации электрических цепей в нормальном режиме. В серии ВН-102 доступны исполнения с одним, двумя, тремя или четырьмя полюсами; при необходимости многополюсный аппарат одновременно размыкает фазы и нейтраль. Полюсность и рабочее напряжение проверяют по артикулу: значение 63 А их не задаёт. Серия соответствует ГОСТ Р 50030.3 (МЭК 60947-3) и ТР ТС 004/2011.
Принцип работы
Рукоятка через привод перемещает контакты: во включённом положении они замкнуты, в отключённом — разомкнуты. В ВН-102 применена мостиковая контактная система с двойным разрывом на полюс, способствующая гашению дуги при штатной коммутации. Рукоятку переводят до фиксированного положения. Индуктивная нагрузка и пусковой ток влияют на коммутацию. Категорию применения и частоту операций определяют по паспорту артикула; аварийные токи аппарат не отключает.
Конструкция и присоединение
Модульный корпус содержит привод, контактные пары и изоляционные перегородки; проводники подключаются к клеммам. Общий механизм многополюсного варианта переключает все полюса согласованно. Допустимое положение монтажа сверяют с паспортом. При подключении соблюдают основные требования:
- зачищают жилу на заданную длину без повреждения металла,
- выбирают сечение по току, материалу и условиям прокладки,
- зажим затягивают моментом изготовителя, многопроволочную жилу оконцовывают по типу клеммы,
- исключают выступание оголённой части и обеспечивают в щите охлаждение и защиту от прикосновения.
Маркировка облегчает идентификацию цепи, но не подтверждает отсутствие напряжения. Перед работой предотвращают ошибочное включение и проверяют отсутствие напряжения, учитывая возможное питание от резерва или преобразователя.
Электрические ограничения и защита
Аппарат коммутирует рабочий ток; сверхток отключает автоматический выключатель или предохранитель. Отключающая способность защиты должна покрывать ожидаемый ток КЗ, а времятоковая характеристика — соответствовать кабелю и коммутирующему аппарату. Номинал 63 А не является током отключения КЗ. В проекте проверяют длительный ток, нагрев контактов, сечение кабеля, падение напряжения и отключение повреждения. При недостаточной стойкости аппаратов корректируют координацию защиты. Категорию применения, износостойкость, степень защиты, температуру и допустимое сечение берут из документации именно выбранного артикула. Для обслуживания предусматривают проверку отсутствия напряжения, защиту от повторного включения и предупреждающую маркировку. Дистанционное управление и автоматическая защита требуют соответствующих дополнительных аппаратов. Перед переключением сверяют маркировку и оценивают последствия отключения для связанных потребителей; назначение коммутации фиксируют в оперативной схеме щита.
Монтаж и эксплуатационный контроль
Перед монтажом сверяют артикул и проверяют корпус, рукоятку и клеммы. Устройство крепят на рейке без нагрузки от шин и проводов, оставляя доступ к рукоятке. Подключают при снятом напряжении; после сборки проверяют крепление, схему, соединения и предусмотренные проектом измерения. В эксплуатации проверяют привод, фиксацию положений и следы перегрева; температуру соединений оценивают под нагрузкой. Аномальный нагрев требует отключения и выяснения причины. Периодичность осмотра задаёт регламент объекта. Результаты осмотра после монтажа фиксируют в документации распределительного щита. Повреждённый аппарат заменяют. Выключатель нагрузки следует отличать от аппарата защиты: у ВН-102 нет теплового и электромагнитного расцепителей, поэтому его рукоятка обеспечивает только ручную коммутацию. Для автоматического отключения при перегрузке требуется отдельная защита. При совместной установке с автоматом сохраняют доступ к обоим аппаратам и оценивают тепловой режим собранного щита.
Таким образом, выключатель нагрузки DEKraft 63 А предназначен для ручной коммутации цепей в нормальном режиме. Применимость определяют по полюсности, напряжению, категории нагрузки, условиям монтажа и координации защиты. ВН-102 устанавливают на DIN-рейку в сетях до 400 В; от перегрузки и КЗ защищает отдельный аппарат. Компания «Олниса» осуществляет поставку промышленного оборудования, включая аппараты коммутации низковольтных цепей.
