Экранированный разъем Hager RJ45 Cat6 STP — эффективное решение для гигабитных сетей

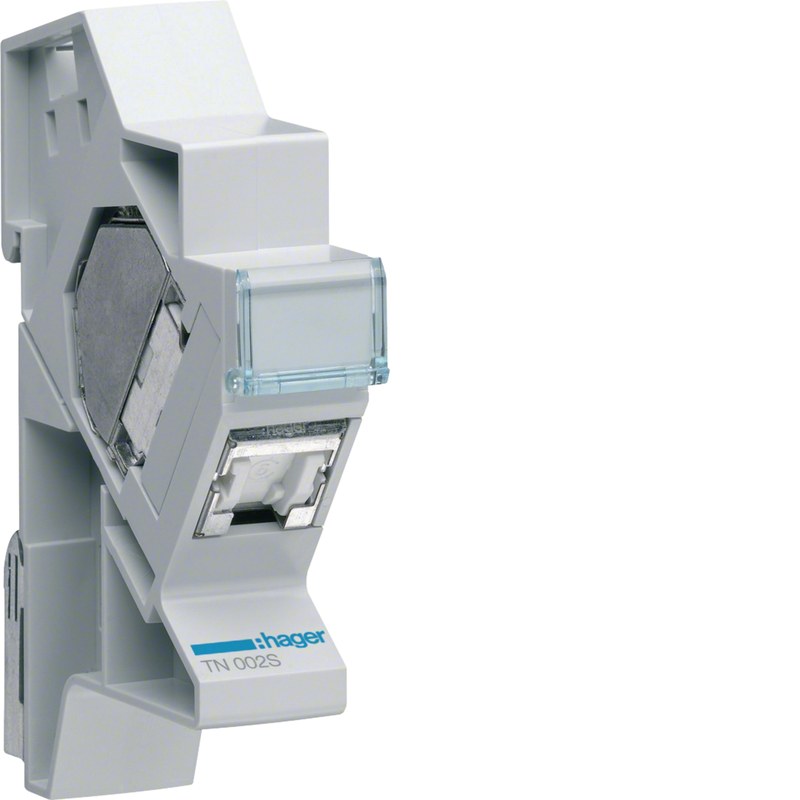

Hager RJ45 Cat6 STP — пассивный экранированный модуль категории 6 с интерфейсом RJ45 и поддерживающей конструкцией. Для рассматриваемого изделия Hager указывает артикул TN002S. Оно предназначено для окончания стационарного кабеля и создания точки подключения в структурированной кабельной системе. Модуль не является активным сетевым устройством: он не маршрутизирует трафик, не усиливает сигнал и не преобразует протоколы. Качество передачи определяется совместной работой кабеля, оконечных соединений, патч-кордов и правильностью монтажа.
Принцип включения
TN002S используют для завершения кабельного участка в совместимом распределительном или монтажном узле. Со стороны стационарной линии жилы присоединяются к контактной части с прорезными контактами; со стороны оборудования предусмотрено гнездо RJ45 для штекерного соединения. Модуль устанавливают в корпусе или системе, рассчитанной на его конструкцию и размеры. Основные характеристики TN002S:
- категория передачи — Cat6,
- тип разъёма — RJ45,
- исполнение — экранированное STP,
- оконцевание — контактная клемма с прорезными контактами,
- заявленный диапазон проводников — AWG 26–22,
- совместимый формат кабеля — круглый,
- подключение без инструмента — не предусмотрено,
- цвет — светло-серый,
- габариты — 90 × 17,5 × 62 мм,
- артикул производителя — TN002S.
Передача сигнала и роль экрана
Ethernet по витым парам использует дифференциальную передачу: сигнал поступает по двум проводникам пары с противоположной полярностью, а приёмник оценивает разность напряжений. Скрутка уменьшает влияние наведённых помех и помогает сохранять баланс пары. При оконцевании витки расплетают лишь настолько, насколько необходимо для укладки в контакты. Чрезмерное расплетение, перестановка проводников или смешение жил разных пар ухудшают электрические характеристики, даже если проверка показывает непрерывность соединения. Экран создаёт дополнительный путь для высокочастотных помех и снижает их проникновение к сигнальным парам. Для этого необходимы экранированный кабель, совместимые экранные компоненты и предусмотренное проектом соединение с системой уравнивания потенциалов. Разрыв экрана снижает ожидаемый эффект; необдуманное соединение участков с разными потенциалами может вызвать нежелательные токи по экрану. Поэтому проект задаёт топологию экранирования, а монтаж сохраняет электрическую непрерывность без нарушения требований электробезопасности.

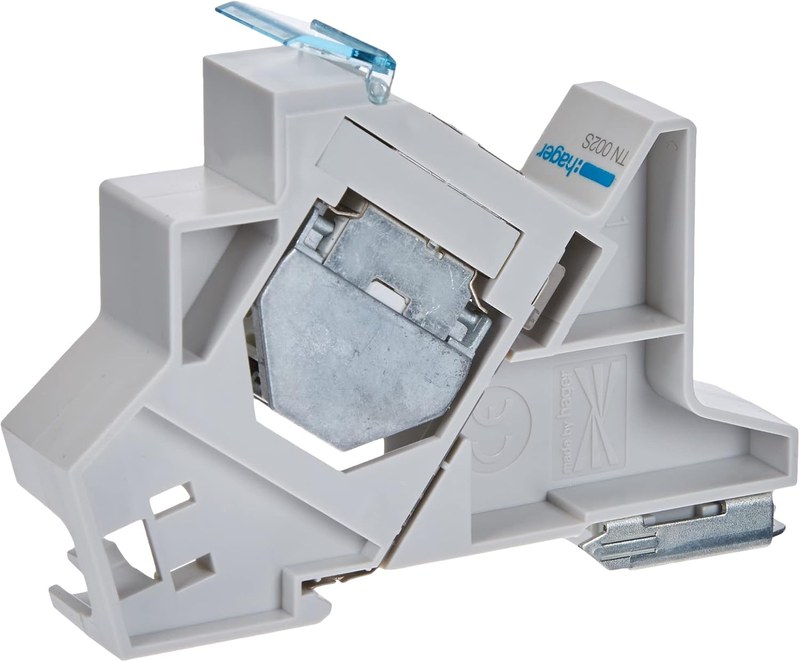

Конструкция и совместимость
Производитель указывает диапазон AWG 26–22 и пригодность для круглого кабеля. В технических данных также отмечено, что изделие не предназначено для многопроволочной и однопроволочной жилы и не подходит для плоского кабеля. Поэтому совместимость нельзя определять только по калибру: перед монтажом сверяют конструкцию проводника, наружный диаметр кабеля и требования установочной документации. Нельзя переносить характеристики на изделие иной серии или применять проводники, совместимость которых не подтверждена. Оконцевание выполняется инструментом: подключение без инструмента для TN002S не предусмотрено. Применяют оснастку, указанную в инструкции; чрезмерное усилие, неверный инструмент или повторная заделка повреждённого контакта могут снизить надёжность соединения. Жилы укладывают в обозначенные каналы по принятой схеме, не надрезая проводник и не снимая изоляцию сверх необходимого. Натяжение кабеля не должно передаваться на контактную зону.
Монтаж и проверка линии
До начала работ проверяют маркировку кабеля, целостность оболочки, наличие запаса и соответствие изделия проекту. Пары подключают по единой схеме T568A либо T568B на обоих концах, если проектом не предусмотрена иная конфигурация. Цветовая маркировка модуля и установочная документация имеют приоритет над предположениями. Ошибка распиновки или смешение пар может вызвать нестабильную работу и ухудшить параметры передачи. Последовательность установки включает следующие действия:
- сверить артикул TN002S и допустимость конструкции кабеля и проводников,
- обеспечить безопасный доступ и снять наружную оболочку по инструкции,
- разложить жилы согласно выбранной схеме, сохранив скрутку до контактов,
- посадить проводники в соответствующие каналы штатным инструментом,
- соединить экран по проектной схеме и закрепить кабель,
- проверить распиновку и параметры линии кабельным тестером.
Визуальный осмотр выявляет неполную посадку жил, повреждение оболочки, перепутанные пары и слабую фиксацию, но не подтверждает соответствие Cat6. Для приёмки используют измеритель, рассчитанный на соответствующую категорию и конфигурацию канала. В зависимости от задания проверяют карту соединений, длину, задержки, затухание, переходные помехи и другие нормируемые параметры. Каждую линию маркируют для последующей проверки и учёта.
Таким образом, Hager RJ45 Cat6 STP TN002S — пассивный экранированный модуль для окончания кабельной линии категории 6 с гнездом RJ45 и инструментальным подключением жил. При проектировании учитывают диапазон AWG 26–22, ограничения по конструкции жил, круглое исполнение кабеля, сохранение скрутки и непрерывность экрана. Габариты 90 × 17,5 × 62 мм важны при компоновке узла и обеспечении доступа. Параметры подтверждают испытанием собранного канала, поскольку они зависят от всей линии, а не только от модуля. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты инженерной инфраструктуры.
