Кабельный тестер Fluke MicroScanner — функциональные возможности и технические характеристики
Fluke MicroScanner — семейство портативных верификаторов Fluke Networks для первичной диагностики медных линий связи. Модель MicroScanner2 MS2-100 проверяет витую пару и коаксиальный кабель, выводя на экран длину, схему соединений, удалённый идентификатор и признаки активного порта.
Ключевые параметры и интерфейсы
Основные технические характеристики MS2-100 определяют область его применения:
- Типы проверяемых кабелей — витая пара UTP, FTP и SSTP, коаксиальный кабель с волновым сопротивлением 50, 75 или 93 Ом,
- Диапазон измерения длины — до 460 м; разрешение — 0,3 м; заявленная точность — 4 % ± 0,3 м,
- Разъёмы — экранированный модульный порт для вилок RJ45 и RJ11, отдельный F-разъём для коаксиальной линии,
- Питание — две щелочные батареи AA; типичное время работы составляет до 20 часов,
- Индикация — монохромный ЖК-дисплей с подсветкой и графическим представлением wiremap,
- Условия эксплуатации — температура от 0 до 45 C; относительная влажность ограничена температурой и не предполагает конденсации,
- Нормативные характеристики — требования электробезопасности IEC 61010-1, третье издание, и электромагнитной совместимости IEC 61326-1.
Длина определяется по времени распространения сигнала с учётом NVP — номинальной скорости импульса в кабеле. Для витой пары и коаксиала коэффициент задаётся пользователем; ошибочный NVP создаёт систематическое смещение. Настройку проверяют на отрезке известной длины, особенно при неизвестном типе кабеля. Расчёт охватывает участок между точками подключения, поэтому включённые патч-корды и переходники изменяют измеряемую длину.
Принцип проверки и интерпретация wiremap

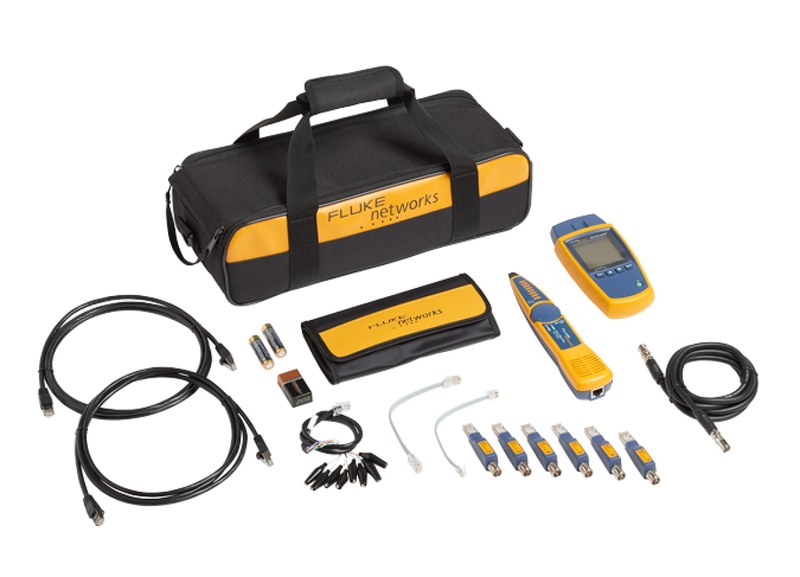

При тесте к ближнему концу подключают прибор, а на дальнем устанавливают wiremap-адаптер или удалённый идентификатор. Измерительный тракт проверяет прохождение сигналов и соответствие контактов концов линии. Графическая схема пропорциональна длине и помогает приблизительно локализовать дефект, но не является координатной рефлектометрией. Wiremap показывает обрыв, короткое замыкание, ошибку контактов, перестановку жил и расщеплённую пару. При последнем дефекте контакты могут прозваниваться, хотя проводники объединены в неправильные дифференциальные пары. Прибор распознаёт до семи удалённых идентификаторов, ускоряя маркировку розеток и сопоставление их с патч-панелью; адаптер на дальнем конце должен соответствовать тестируемой линии.
Обнаружение Ethernet и PoE
На активном порту прибор определяет объявленную скорость Ethernet 10, 100 или 1000 Мбит/с. Это помогает установить факт подключения к коммутатору и заметить несоответствие ожидаемой скорости. Результат зависит от состояния порта и не подтверждает фактическую пропускную способность. Режим PoE обнаруживает совместимый источник 802.3af, но не испытывает линию под нагрузкой и не измеряет рабочее падение напряжения или доступную мощность на терминале. Для такой проверки применяют нагрузочный тестер.
Трассировка, конструкция и рабочий цикл

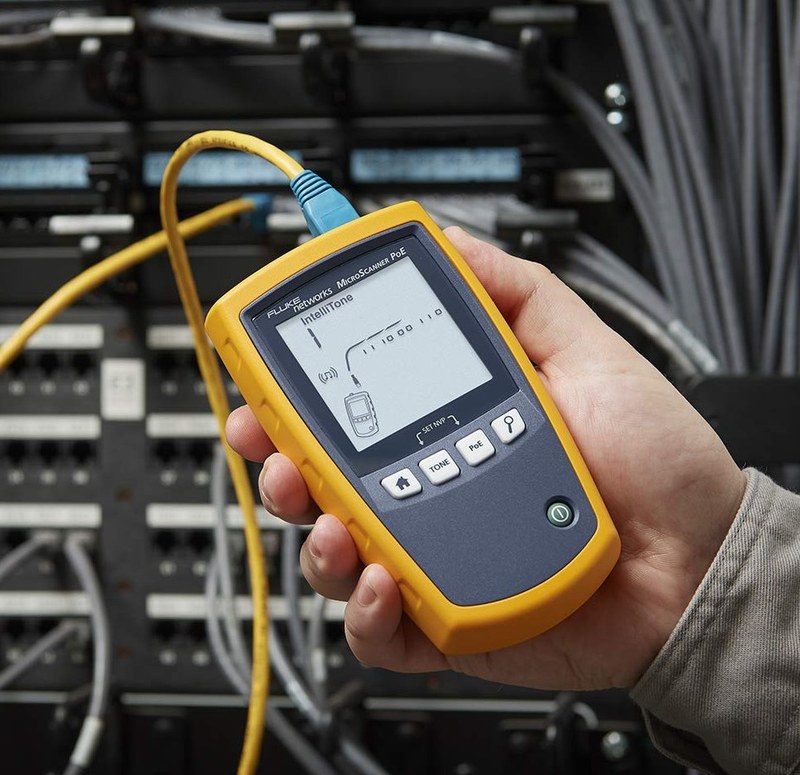

В режиме генератора тона прибор формирует цифровой IntelliTone и аналоговые сигналы. Совместимый зонд, например IntelliTone Pro 200, позволяет найти нужный кабель в пучке; SmartTone помогает идентифицировать линию. Трассировка не измеряет длину и не подтверждает исправность жил. Ручной корпус с подсвечиваемым ЖК-дисплеем рассчитан на работу у розетки и в телекоммуникационном шкафу. Совмещённая индикация позволяет сравнивать длину, wiremap, идентификатор и Ethernet без последовательного просмотра нескольких экранов. Разъёмы защищают от загрязнения, удалённые адаптеры хранят вместе с прибором. Практический цикл измерения включает следующие действия:
- Проверить модель, батареи, тестовые шнуры и совместимость адаптера с разъёмом линии,
- Осмотреть соединения и убедиться в допустимости подключения к проверяемой цепи,
- Подключить прибор у ближнего конца, установить дальний адаптер и запустить тест,
- Сопоставить wiremap с проектной распиновкой, оценить длину, дефекты и индикацию порта,
- При сомнении повторить тест с исправным шнуром и корректным NVP,
- Записать номер линии, конфигурацию и результат в исполнительную документацию.
Таким образом, Fluke Networks MicroScanner2 MS2-100 — переносной верификатор кабельных линий. Измерение длины, wiremap, идентификаторы, обнаружение Ethernet и тональный генератор помогают выявлять монтажные дефекты. Результат зависит от адаптера и настройки NVP; прибор не заменяет сертификацию и нагрузочное испытание PoE. Компания «Олниса» поставляет промышленное оборудование, включая кабельные тестеры.
