Автоматический выключатель DEKraft ВА-303 3Р — технические характеристики и преимущества применения
DEKraft ВА-303 3P — выключатель для коммутации и защиты трехфазных распределительных цепей переменного тока. Три полюса одновременно отключают фазные проводники; нейтраль через них не проходит. ВА-303 является типоразмером семейства ВА-300, а не одним номиналом: доступны исполнения на 100, 125, 160, 180, 200, 225 и 250 А. Для спецификации указывают ток и артикул. Аппарат вручную коммутирует линию и автоматически размыкает ее при перегрузке или коротком замыкании. В щитах он применяется как вводной, секционный или линейный выключатель. При выборе учитывают нагрузку, ток КЗ, параметры кабеля и координацию защит.
Основные параметры
Выключатель ВА-303 оснащается нерегулируемым термомагнитным расцепителем и рассчитан на работу в сетях переменного тока до 400/415 В, 50 Гц. К основным данным трехполюсного исполнения относятся:
- количество полюсов — 3P;
- номинальные токи расцепителя — 100, 125, 160, 180, 200, 225 и 250 А;
- номинальное напряжение изоляции Ui — 800 В;
- номинальное импульсное выдерживаемое напряжение Uimp — 8 кВ;
- предельная отключающая способность Icu — 36 кА;
- рабочая отключающая способность Ics — 36 кА;
- сечение подключаемых проводников — 35–120 мм2;
- момент затяжки зажимных винтов — 9,5–10,5 Н·м;
- степень защиты аппарата — IP20.
Параметры конкретного исполнения сверяют с артикулом. Номинал относится к расцепителю и не определяет допустимый ток кабеля без учета его прокладки. Значения Icu и Ics сравнивают с расчетным током КЗ. Для селективности проверяют времятоковые характеристики смежных ступеней защиты. Icu — предельная, Ics — рабочая отключающая способность. Их равенство 36 кА не заменяет расчет тока КЗ. Маркировка 3P означает отключение трех фаз, но не нейтрали; необходимость четырехполюсного аппарата определяют по схеме сети и системе заземления.
Конструкция и принцип работы

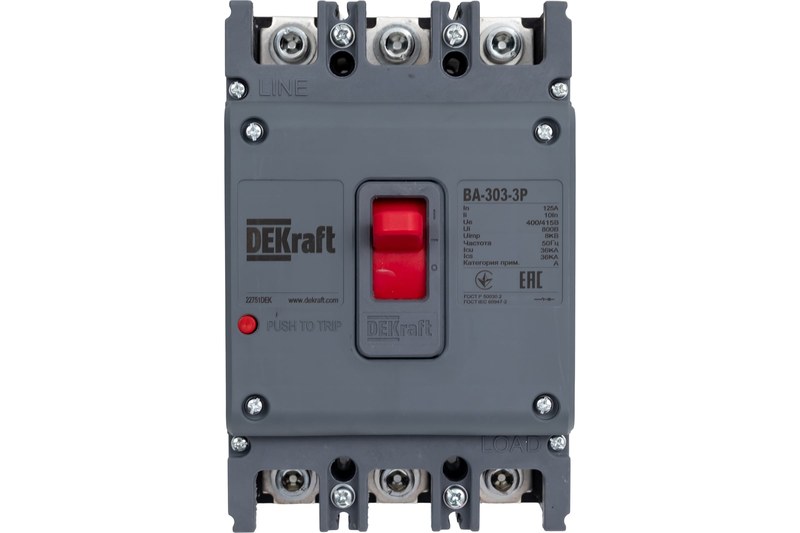

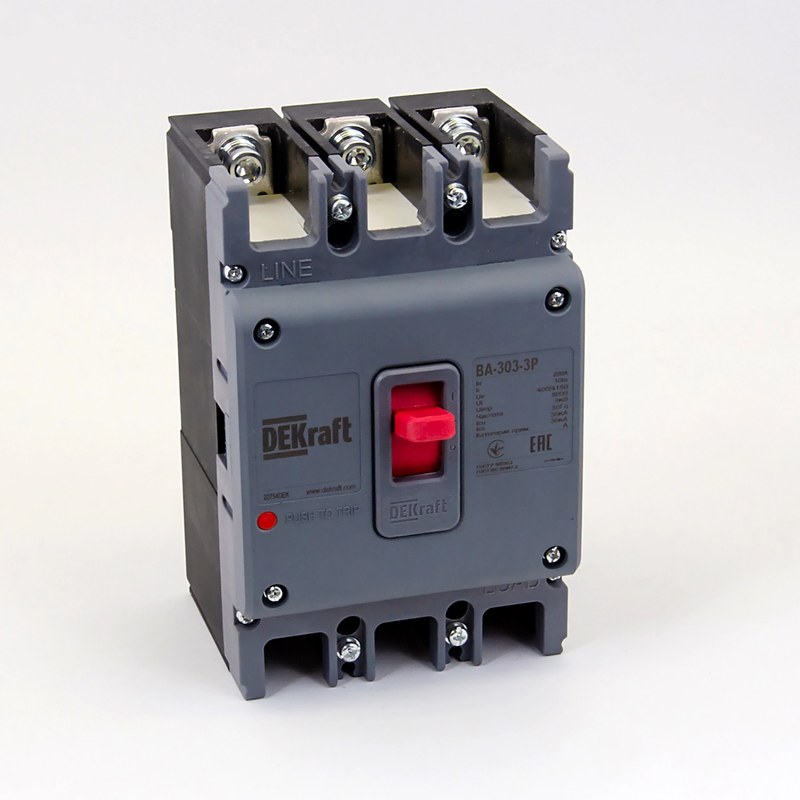

Литой корпус содержит контактную систему, механизм свободного расцепления и дугогасительные камеры. Спереди расположена рукоятка, силовые проводники крепятся в зажимах. Положение, способ монтажа и зазоры определяют по документации конкретной модификации. При длительной перегрузке тепловой элемент нагревается и с выдержкой времени инициирует отключение. При большом аварийном токе электромагнитный элемент быстро размыкает контакты. Расцепитель нерегулируемый: пороги заданы исполнением и не меняются пользовательской уставкой. При размыкании дугогасительная камера разделяет и гасит дугу. После устранения причины срабатывания аппарат включают вручную. До проверки линии повторное включение может вызвать новое отключение и повредить оборудование.
Применение и согласование защиты
ВА-303 предназначен для распределительных цепей, а для двигательной нагрузки предусмотрен отдельный ВА-303М. Пусковые токи и длительность разгона проверяют по характеристикам аппарата: выбор только по рабочему току двигателя способен вызвать ложные отключения или недостаточную защиту. При согласовании выключателя с кабелем учитывают материал и сечение жил, способ прокладки, температуру, число совместно проложенных цепей и условия охлаждения. Проверка включает следующие условия:
- расчетный ток нагрузки согласован с номиналом расцепителя;
- длительно допустимый ток кабеля соответствует защите и режиму прокладки;
- отключающая способность не ниже расчетного тока короткого замыкания;
- время отключения отвечает требованиям к данной цепи;
- координация с соседними аппаратами подтверждена характеристиками;
- сечение жил и оконцевание подходят для клемм выключателя.
Общее отключение трех фаз ограничивает работу трехфазного приемника при аварии на одной фазе.
Монтаж и эксплуатация
До установки сверяют артикул, номинал, количество полюсов, целостность корпуса и соответствие проектной схеме. Аппарат монтируют в электротехнический шкаф на подготовленную несущую конструкцию. IP20 не обеспечивает защиту от влаги и пыли при открытой установке; требуемые условия среды создает оболочка щита. Перед подключением линию обесточивают и принимают меры против ошибочной подачи напряжения. Работы выполняет квалифицированный персонал в соответствии с проектом и действующими требованиями электробезопасности. Жилы подготавливают так, чтобы не повредить проводник и изоляцию. Диапазон сечений клемм ВА-303 составляет 35–120 мм2; наконечник и способ оконцевания выбирают с учетом материала жилы и конструкции зажима. Затяжку выполняют установленным инструментом с моментом 9,5–10,5 Н·м. Недостаточная затяжка увеличивает переходное сопротивление и нагрев, а чрезмерная способна повредить резьбу или контакт. После монтажа проверяют фиксацию проводников, чистоту корпуса, фазировку и отсутствие механических препятствий для рукоятки. При вводе в работу проверяют схему и затяжку соединений. Отключающую способность нельзя испытывать созданием КЗ в установке. В эксплуатации фиксируют срабатывания и осматривают корпус и клеммы на перегрев, трещины и оплавление. Обслуживание проводят по документации; поврежденный аппарат выводят из работы. При расчете учитывают температуру внутри шкафа, вентиляцию и взаимный нагрев аппаратов. При отличии условий от нормальных применяют ограничения изготовителя. Ориентацию и монтажные зазоры выбирают по документации, сохраняя доступ к рукоятке.
Таким образом, DEKraft ВА-303 3P — трехполюсный автоматический выключатель в литом корпусе с фиксированным термомагнитным расцепителем для распределительных цепей переменного тока. Его выбор определяется номиналом конкретного исполнения, расчетным током КЗ, сечением проводников, условиями монтажа и согласованием с другими ступенями защиты. Корректная установка требует соблюдения параметров присоединения и проверки схемы до подачи напряжения. Компания «Олниса» является поставщиком промышленного оборудования, в том числе автоматических выключателей DEKraft.
