Промышленный сканер Datalogic PowerScan PM9600 — высокая производительность и беспроводная свобода

Datalogic PowerScan PM9600 представляет собой ручной промышленный сканер для считывания линейных и двумерных штрихкодов с передачей результатов по радиоканалу. Устройство предназначено для регистрации изделий, компонентов, транспортных единиц или технологических операций в системах прослеживаемости на предприятии.

Технические характеристики

Основные параметры PM9600, значимые при проектировании системы сбора данных:

• тип считывателя — промышленный ручной имидж-сканер кодов 1D и 2D,
• радиосистема — Datalogic STAR Cordless System с двусторонним обменом,
• частотные варианты — 433 или 910 МГц в зависимости от регионального исполнения,
• число сканеров на один радиоприёмник — до 16 при соответствующей конфигурации,
• дальность связи на открытой местности для 433 МГц — до 150 м при пониженной скорости обмена,
• аккумулятор — литий-ионный, номинальная ёмкость 3350 мА·ч,
• ресурс работы — до 80 000 считываний на одном заряде при установленных условиях испытаний,
• зарядка — индукционная, без открытых контактных площадок аккумулятора,
• степени защиты корпуса — IP65 и IP67,
• рабочая температура беспроводного считывателя — от −20 до +50 C,
• допустимая температура зарядки — от 0 до +40 C,
• стойкость к падениям — испытания с высоты 2,5 м при температуре +20 C,
• ресурс спускового механизма — до 10 млн нажатий.

Оптическая система и декодирование

Рабочий цикл начинается с подсветки области маркировки и регистрации изображения оптическим модулем. Процессор выделяет контрастные элементы, определяет геометрию символики, выполняет декодирование и проверяет контрольные признаки там, где они предусмотрены стандартом. Поддерживаемые группы символик включают:

• линейные коды семейства Code 128, Code 39, EAN/UPC и GS1 DataBar,
• матричные обозначения Data Matrix, QR Code, Micro QR и Aztec,
• многострочные форматы PDF417, MicroPDF417 и комбинированные GS1,
• отдельные почтовые символики и промышленные форматы идентификации.

Вариант Standard Range ориентирован на типовые дистанции регистрации. Исполнение High Performance использует расширенные возможности оптики для мелких элементов и более удалённых объектов. Поэтому рабочую дистанцию задают по характеристикам выбранного исполнения, а не по единому значению для всей линейки.

Радиоканал и подключение

PM9600 отличается от версии PBT9600 использованием фирменной радиосистемы STAR вместо Bluetooth. Базовая станция принимает пакеты сканирования, передаёт сведения в информационную систему и обеспечивает обратную связь с терминалом. Двусторонний обмен позволяет подтверждать регистрацию, а не ограничиваться локальным сигналом о распознавании символики. Для подключения базовых станций семейства предусмотрены варианты интерфейсов:

• USB для соединения с рабочими станциями и промышленными компьютерами,
• RS-232 для последовательного взаимодействия с контроллерами и терминалами,
• Ethernet для передачи данных по локальной сети,
• EtherNet/IP и PROFINET при использовании совместимых коммуникационных модулей.

Наличие конкретного интерфейса необходимо проверять по артикулу станции и модулю подключения.

Конструкция и энергоснабжение

Корпус имеет пистолетную компоновку с рукояткой, курком и защищённым оптическим окном. Герметизация препятствует проникновению пыли и влаги в пределах заявленных классов IP. Индукционная зарядка осуществляется после установки считывателя в совместимую базу. Отсутствие открытых зарядных контактов снижает вероятность нарушения электрического соединения из-за загрязнения или окисления. Аккумулятор необходимо заряжать в допустимом температурном диапазоне; низкая температура рабочей зоны не означает разрешения заряжать батарею на морозе. При внешнем питании 12 В достижение 95 % заряда занимает ориентировочно 2,5 часа, полного заряда — около 3,2 часа.

Органы индикации и исполнения

Результат обработки сообщается световыми и звуковыми сигналами. Функция Green Spot проецирует подтверждение успешного считывания непосредственно на область кода, что удобно в шумном цехе. Модификации с дисплеем позволяют выводить сообщения от хост-системы и оперативные сведения о задании. Варианты пользовательского интерфейса различаются следующим образом:

• PM9600 — базовая конфигурация без графического дисплея,
• PM9600-D — OLED-дисплей диагональю 1,8 дюйма и четыре клавиши,

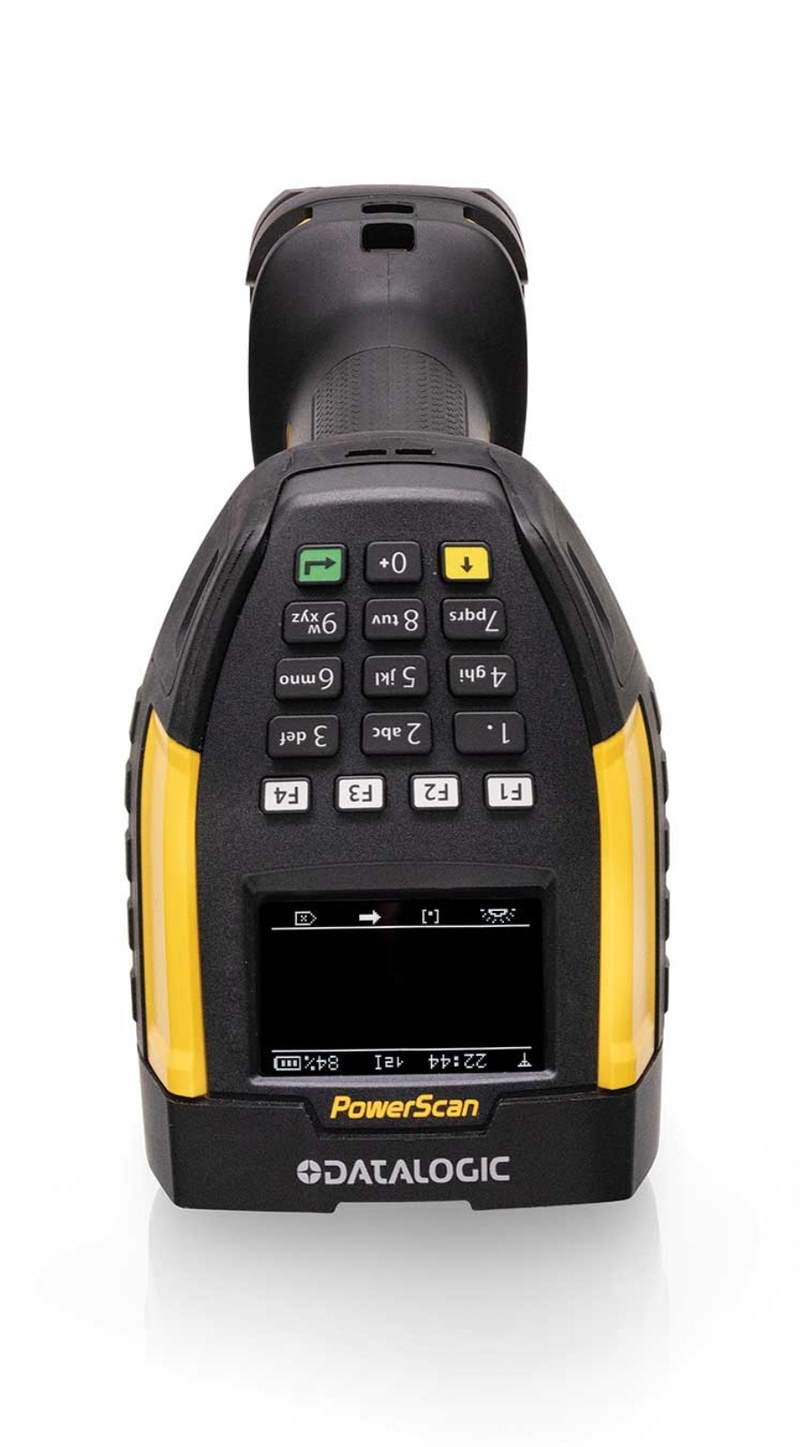

• PM9600-DK — OLED-дисплей и клавиатура с 16 клавишами.

Дисплей и клавиатура используются для подтверждений и ввода служебных значений в предусмотренных сценариях.

Эксплуатация и интеграция

При вводе в эксплуатацию сначала устанавливают совместимую базу и настраивают канал связи, затем выполняют сопряжение сканера, выбирают требуемые символики и параметры передачи. Контрольный тест должен включать штатные этикетки, повреждённые образцы допустимого качества и проверку устойчивости связи в крайних точках рабочей зоны. Характерные области применения устройства:

• учёт материалов и комплектующих на входном контроле,
• идентификация изделий при межоперационном перемещении,
• сопоставление серийных номеров с маршрутными картами,
• контроль комплектации и упаковки готовой продукции,
• регистрация палет и грузовых мест в складской логистике.

Для стабильного процесса следует учитывать материал этикетки, отражающую способность поверхности, плотность кодирования и расположение источников света. При работе с маркировкой непосредственно на металле возможности конкретной оптической модификации подлежат отдельной проверке: поддержка обычных Data Matrix не тождественна гарантированному чтению любой DPM-маркировки.

Таким образом, Datalogic PowerScan PM9600 сочетает промышленную защищённость, двумерное оптическое считывание, фирменный радиоканал и бесконтактную зарядку. Эффективность применения определяется правильным выбором оптического исполнения, конфигурации базовой станции и условий размещения радиосети. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сканеры штрихкодов Datalogic PowerScan PM9600.
