Сканер Datalogic Magellan 900i — высокая производительность и точность считывания

Datalogic Magellan 900i — стационарный имиджевый сканер для кассовых зон и киосков. Матричный датчик получает изображение штрихкода и передаёт его декодеру, поэтому устройство работает с линейными и двумерными кодами, включая экранные. Выпускаются настольное исполнение с наклонной стойкой и вариант для киоска или OEM-оборудования. При проектировании учитывают формат кода, расстояние, интерфейс и условия эксплуатации.

Принцип считывания

Матричный модуль формирует кадр, декодер распознаёт символ и передаёт данные хосту. Разрешение сенсора — 1 Мп, 1280 × 800 пикселей. Подсветка помогает получить изображение, прицел — позиционировать этикетку. Всенаправленное чтение допускает предъявление товара под разными углами. Производительность зависит от размера кода, качества печати, контраста, бликов и скорости движения. Основные параметры чтения задают рабочие возможности устройства:

• тип считывания — двумерный имиджевый модуль,
• разрешение изображения — 1 Мп, 1280 × 800 пикселей,
• максимальное разрешение — 0,100 мм, или 4 mil,
• минимальный контраст печати — 25 процентов,
• угол pitch — ±70, roll — 0–360, yaw — ±70,
• типичная скорость движения для EAN/UPC — до 1 м/с, или 40 дюймов/с,
• глубина резкости зависит от размера и качества символа, угла и освещённости.

Поддерживаемые форматы и дальность

Поддерживаются стандартные линейные коды, включая GS1 DataBar; двумерные QR Code, Data Matrix, Aztec Code, MaxiCode; составные и стекированные GS1 DataBar, PDF417 и Micro PDF417. Доступны почтовые форматы Australian Post, British Post, Canadian Post, IMB, Japanese Post, KIX Post, Planet, Postnet, Royal Mail RM4SCC и Swedish Post. Дальность зависит от размера модулей, контраста, печати и ориентации. Типовые глубины резкости для выбранных образцов служат ориентиром при компоновке рабочего места:

• линейный код 5 mil — 2,5–11 см,
• линейный код 7,5 mil — от 0 до 15 см,
• линейный код 10 mil — от 0 до 18 см,
• EAN/UPC 13 mil — от 0 до 21 см,
• линейный код 20 mil — от 0 до 28 см,
• PDF417 10 mil — от 0 до 18 см,
• Data Matrix 10 mil — 1–13 см,
• Data Matrix 15 mil — от 0 до 19 см.

Дистанции типовые и зависят от контраста, бликов, изгиба упаковки и положения этикетки. Проверку проводят на реальных товарах и экранах при штатном освещении; отражение на дисплее не должно закрывать элементы кода.

Конструкция и обратная связь

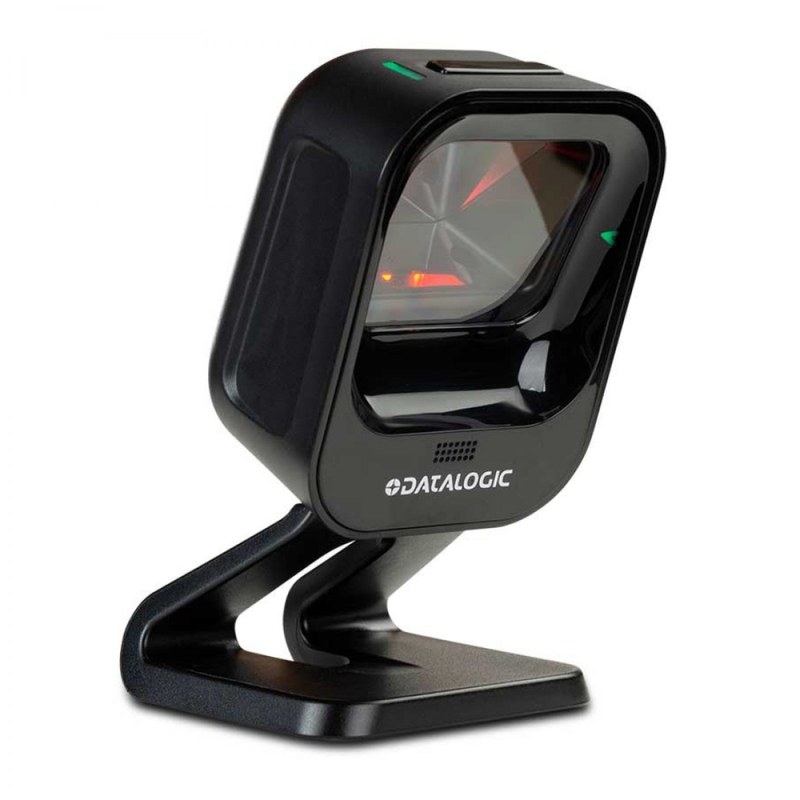

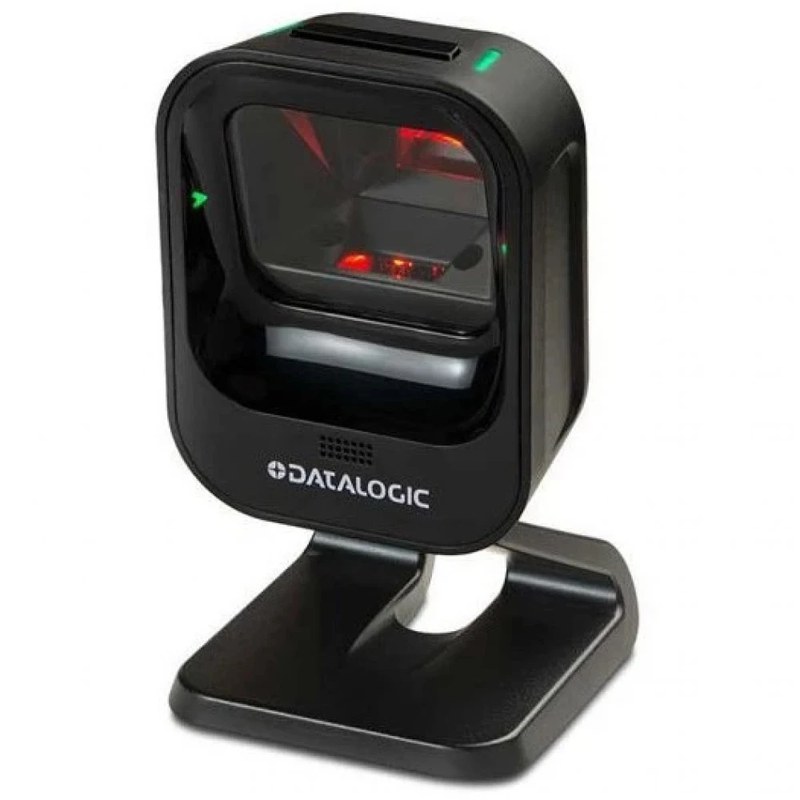

Настольная версия с наклонной стойкой имеет размеры около 7,6 × 7,8 × 14 см и массу 345 г. Kiosk/OEM-исполнение для встраивания — около 10,3 × 5,7 × 11,9 см и 200 г. Механические интерфейсы различаются, поэтому вырез и крепёж проверяют по артикулу. Монтаж не должен перекрывать обзор или доступ к кабелю. Оператор получает подтверждение успешного декодирования звуковым и световым сигналами. Тон и громкость зуммера регулируются, Good Read LED показывает результат, а функция Green Spot проецирует зелёное подтверждение на поверхность в зоне работы. Такая обратная связь позволяет видеть факт считывания при быстром потоке товаров.

Интерфейсы и электропитание

Интерфейсы хоста — USB Keyboard, USB COM, OEM USB и RS-232. Клавиатурный профиль передаёт данные как ввод с клавиатуры, USB COM — как последовательный канал; OEM USB применяется совместимыми системами, RS-232 подключается к COM-порту. Профиль выбирают с учётом обработки данных кассовым ПО. Основные параметры подключения:

• напряжение питания — 5 В постоянного тока ±10 процентов,
• типичный ток в рабочем режиме — менее 300 мА,
• типичный ток в режиме ожидания — менее 170 мА,
• интерфейсы — USB Keyboard, USB COM, OEM USB и RS-232,
• тип и длина кабеля, а также наличие адаптера зависят от исполнения.

При наладке проверяют распиновку, питание и протокол. Для RS-232 согласуют скорость, чётность и число битов, для USB — профиль хоста. Затем сверяют переданное значение с исходным кодом и проверяют префиксы, суффиксы и контрольные символы, требуемые кассовым ПО.

Условия эксплуатации и обслуживания

Степень защиты корпуса — IP52: она ограничивает проникновение пыли и вертикально падающих капель при заданных условиях испытания, но не предусматривает мойку струёй или погружение. Рабочая температура составляет 0...+40 C, хранения и транспортирования — −40...+70 C. Допустимая влажность без конденсации — 5–95 процентов. Сканер выдерживает повторные падения с высоты 1,2 м на бетон; защита от воздушного электростатического разряда заявлена до 25 кВ. Максимальная внешняя освещённость — 86 100 лк, однако отражения и недостаточный контраст всё равно могут ухудшить чтение. При эксплуатации соблюдают ограничения:

• не допускать загрязнения окна и перекрытия поля обзора,
• не использовать абразивы и агрессивные растворители для очистки,
• не выходить за установленные температурные и защитные пределы.

Области применения и проверка системы

Области применения — кассовые места, киоски самообслуживания, стойки выдачи и терминалы, обрабатывающие этикетки, цифровые купоны, электронные билеты и коды лояльности. Чтение с экрана зависит от масштаба символа, яркости и отражений. Исполнение выбирают по монтажному месту, интерфейсу, кабельной трассе и питанию. При приёмке сканирующего узла проверяют основные рабочие сценарии для штатной конфигурации рабочего места:

• декодирование всех применяемых типов и размеров символов,
• считывание при штатном положении товара и допустимом наклоне,
• работу с бумажными этикетками, дисплеями и отражающей упаковкой,
• совпадение передаваемой строки с содержимым исходного кода,
• визуальную и звуковую индикацию успешного чтения,
• повторяемость результата при рабочем интерфейсном профиле.

Таким образом, Datalogic Magellan 900i считывает линейные и двумерные коды, допускает всенаправленное предъявление и подключается по USB или RS-232. Интеграция требует проверить расстояние на реальных этикетках, выбрать настольное или OEM-исполнение, настроить обмен с контроллером и соблюдать условия эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сканирующие устройства для торговых и автоматизированных рабочих мест.
