Электромагнитный контактор DEKraft 40 А — дистанционная коммутация силового оборудования и инженерных нагрузок
Контакторы DEKraft на 40 А применяются для дистанционного включения и отключения электрических цепей в системах промышленной автоматики. Они используются при управлении электродвигателями, нагревательным оборудованием, вентиляционными системами и распределительными нагрузками. В ассортименте производителя присутствуют разные категории контакторов, включая силовые устройства серии КМ-103 и модульные исполнения МК-103. Их номиналы могут относиться к разным категориям применения, поэтому обозначение «40 А» без указания серии не определяет допустимые режимы коммутации.

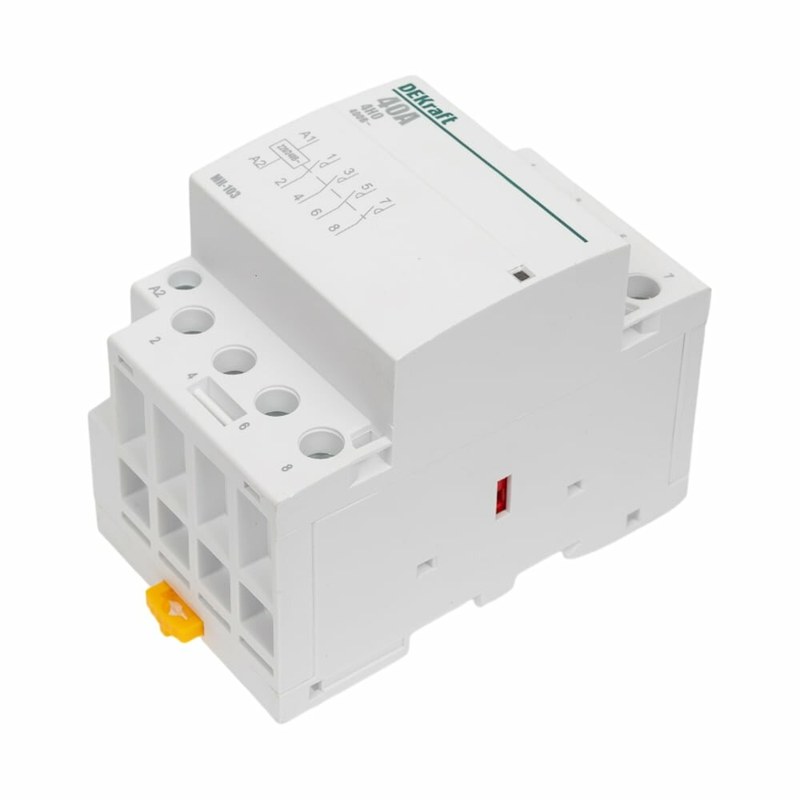

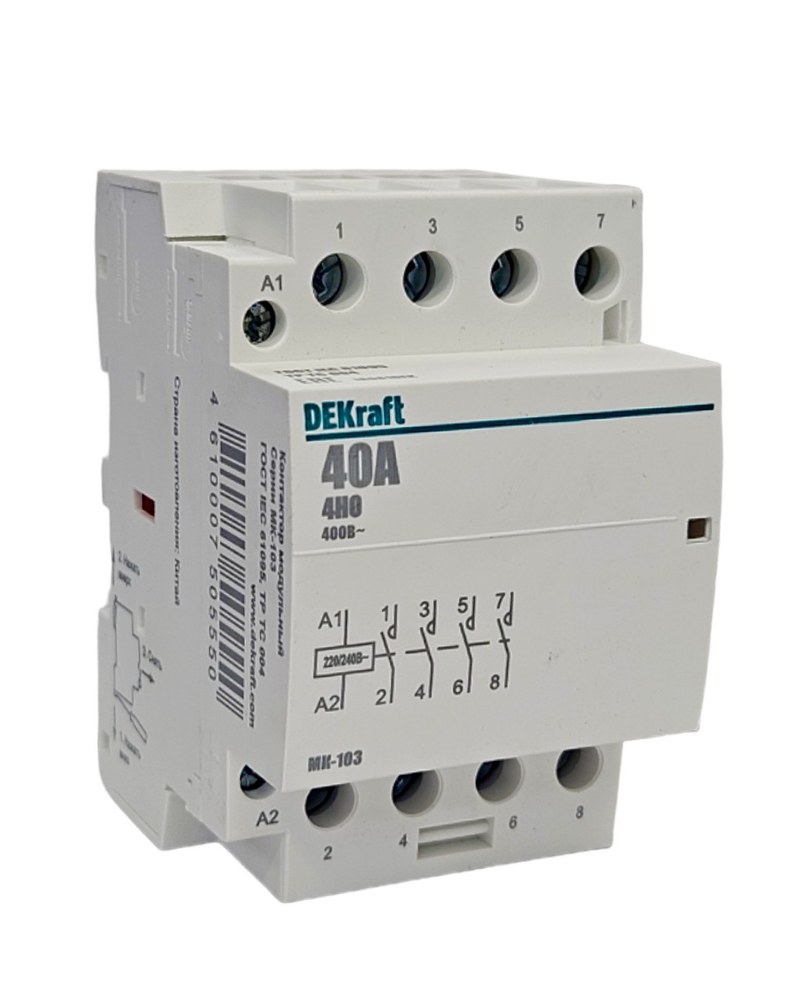

Технические характеристики
Основные параметры рассматриваемого устройства:
- производитель — DEKraft,
- серия — МК-103,
- артикул — 18081DEK,
- категория — модульный электромагнитный контактор,
- номинальный ток AC-7a — 40 А,
- количество полюсов — 4,
- конфигурация силовых контактов — 4NO,
- напряжение управляющей катушки — 220–230 В AC,
- номинальное напряжение коммутируемой сети — до 400 В AC,
- монтажная ширина — 54 мм,
- число стандартных модульных мест — 3,
- ширина одного модульного места — 18 мм,
- установочная рейка — DIN 35 мм,
- способ коммутации — электромагнитный,
- исходное положение силовых контактов — разомкнутое,
- характер управляющего воздействия — подача и снятие напряжения катушки.
Особенности конструкции
Электромагнитный контактор включает силовую контактную систему, приводную катушку, магнитопровод, подвижный якорь и возвратные механические элементы. При поступлении управляющего напряжения на катушку создается магнитный поток, который вызывает перемещение якоря. Движение передается четырем контактным группам. В результате они одновременно замыкаются, обеспечивая электрическое соединение соответствующих питающих линий. Когда управляющее напряжение исчезает, электромагнитное усилие уменьшается. Возвратная пружина размыкает контакты и прекращает питание подключенной нагрузки. Использование четырехполюсного исполнения позволяет одновременно управлять несколькими проводниками. В зависимости от схемы это может быть четырехпроводная линия либо несколько отдельных цепей. Однако необходимо учитывать электрическую совместимость и условия применения каждой контактной группы. При разных видах нагрузки допустимая коммутационная способность может различаться. Категория AC-7a относится к слабоиндуктивным и аналогичным нагрузкам, предусмотренным соответствующим стандартом. Для оборудования с мощными пусковыми токами, включая электродвигатели, могут потребоваться контакторы другой категории применения либо исполнения с соответствующим номиналом. Это принципиально важно: маркировка 40 А не гарантирует допустимость непосредственного включения трехфазного двигателя с рабочим током 40 А. При коммутации индуктивной нагрузки электрическая дуга может сохраняться после механического разделения контактов. Контактная система должна быть рассчитана на энергию такого процесса.
Области применения
Контакторы DEKraft 40 А используются в следующих системах:
- распределительные электрические шкафы,
- автоматизация освещения,
- электрические нагревательные установки,
- вентиляционные системы,
- инженерная автоматика зданий,
- цепи управления технологическими нагрузками,
- промышленные распределительные панели,
- управление совместимыми электродвигателями,
- коммутация вспомогательного оборудования,
- системы дистанционного управления электропитанием.
Компания «Олниса» осуществляет поставки контакторов DEKraft, включая модульные и силовые исполнения на 40 А. В номенклатуру поставок входят устройства для электрической коммутации и управления промышленными нагрузками.
Преимущества
Основные достоинства контакторной аппаратуры:
- дистанционная коммутация электрических цепей,
- возможность автоматического управления нагрузкой,
- различные варианты контактных конфигураций,
- использование в системах промышленной автоматики,
- возможность управления несколькими линиями,
- компактная конструкция модульных исполнений,
- совместимость с соответствующими управляющими реле,
- отсутствие необходимости в ручном переключении силовых контактов.
Таким образом, контактор DEKraft 40 А — устройство электромагнитной коммутации, предназначенное для управления нагрузками по внешнему сигналу. Его электрическая пригодность определяется не только номинальным током, но и категорией применения, числом полюсов и напряжением управляющей катушки. Компания «Олниса» поставляет контакторы DEKraft и другое промышленное коммутационное оборудование для предприятий России.
