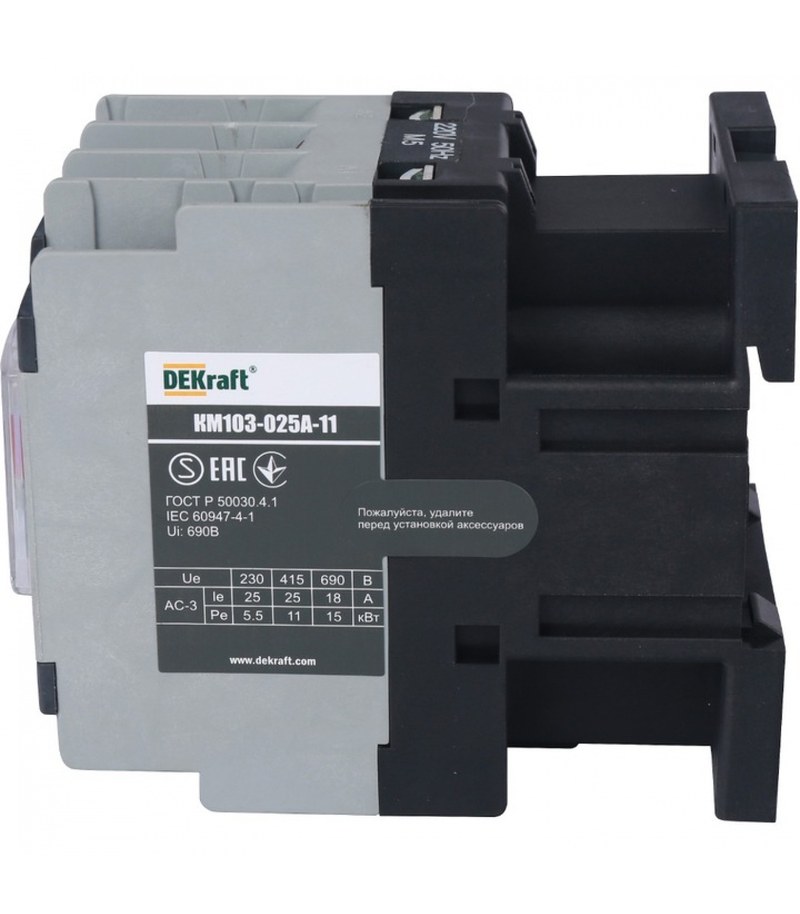

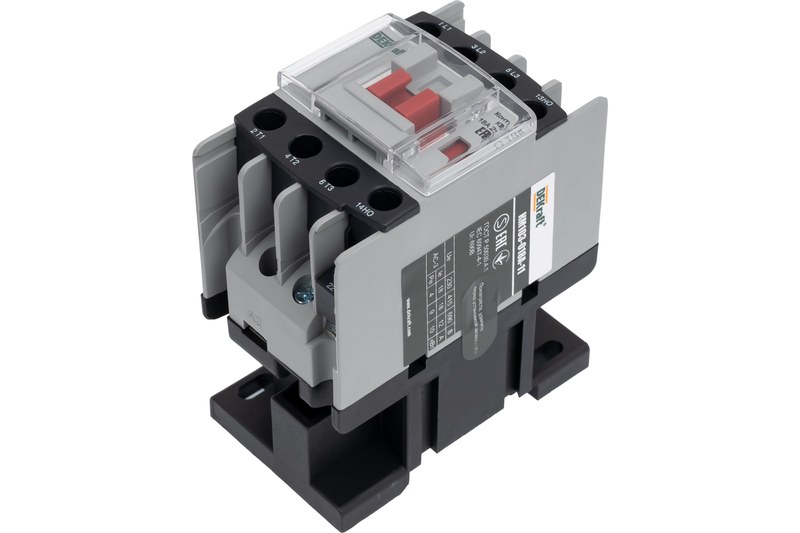

Электромагнитный контактор DEKraft КМ-103 25 А 220 В — дистанционное управление трехфазными электродвигателями
DEKraft КМ-103 в исполнении на 25 А с управляющей катушкой 220 В представляет собой трехполюсный электромагнитный контактор, предназначенный для дистанционного включения и отключения электрических нагрузок. Оборудование применяется преимущественно в цепях управления асинхронными электродвигателями, насосными агрегатами, вентиляционными установками и производственными механизмами. Контактор позволяет разделить силовую электрическую цепь и управляющую систему. Подача сравнительно небольшой мощности на катушку вызывает механическое замыкание главных контактов, через которые проходит рабочий ток двигателя. Серия КМ-103 включает исполнения с различными токами, напряжениями катушек и вспомогательными контактами. Поэтому при заказе необходимо учитывать полное заводское обозначение, а не только сочетание «25 А 220 В».
Технические характеристики
Основные параметры рассматриваемого исполнения DEKraft КМ-103:
- производитель — DEKraft,
- серия — КМ-103,
- категория — электромагнитный контактор,
- номинальный ток категории AC-3 — 25 А,
- номинальное напряжение катушки — 220 В AC,
- количество главных силовых полюсов — 3,
- номинальное рабочее напряжение — до 690 В,
- номинальное напряжение изоляции — 690 В,
- номинальное импульсное выдерживаемое напряжение — 8 кВ,
- условный тепловой ток Ith — 40 А,
- типовая конфигурация вспомогательных контактов — 1NO+1NC,
- механизм управления — электромагнитный,
- основной стандарт — ГОСТ IEC 60947-4-1.
Особенности конструкции
Конструкция контактора включает металлический магнитопровод, электромагнитную катушку, подвижный якорь, контактные мостики, возвратные пружины и дугогасительные элементы. При подаче напряжения на катушку возникает переменное магнитное поле. Оно создает электромагнитное усилие, которое перемещает якорь к неподвижной части магнитопровода. Движение якоря передается главной контактной системе. Три силовые группы одновременно замыкаются, подключая соответствующие фазы питающей сети к нагрузке. После снятия управляющего напряжения магнитное усилие исчезает. Возвратная пружина перемещает якорь в исходное положение и размыкает силовые контакты. Таким образом, внешняя управляющая система может включать либо отключать нагрузку без непосредственной механической коммутации оператором. Вспомогательные контактные группы применяются для построения релейной логики. Например, нормально открытый контакт может использоваться для самоподхвата катушки после кратковременного нажатия кнопки «Пуск».
Области применения
Контакторы КМ-103 используются для управления:
- трехфазные асинхронные электродвигатели,
- насосные станции,
- промышленные вентиляторы,
- компрессорные установки,
- конвейерные линии,
- производственные механизмы,
- системы технологического охлаждения,
- электроприводы станков,
- электрические нагревательные установки при подходящей категории применения,
- шкафы управления двигательной нагрузкой.
Компания «Олниса» осуществляет поставки электромагнитных контакторов DEKraft, включая исполнения КМ-103 на 25 А с катушкой 220 В. Продукция предназначена для систем промышленного электропривода и электрической автоматики.
Преимущества
Основные достоинства контактора:
- дистанционное управление трехфазной нагрузкой,
- возможность включения в автоматизированную схему,
- наличие вспомогательных контактных групп,
- применение для двигателей соответствующей мощности,
- механическое размыкание силовой цепи,
- совместимость с внешними защитными аппаратами,
- возможность построения пусковых и реверсивных схем,
- разделение управляющей и силовой электрических цепей.
Таким образом, DEKraft КМ-103 25 А 220 В — электромагнитный контактор для коммутации электрических нагрузок по внешним управляющим командам. Применение трехполюсной контактной системы обеспечивает управление соответствующими трехфазными цепями, а вспомогательные контакты позволяют организовывать необходимую логику управления. Компания «Олниса» поставляет контакторы DEKraft и другую промышленную коммутационную аппаратуру для предприятий России.
