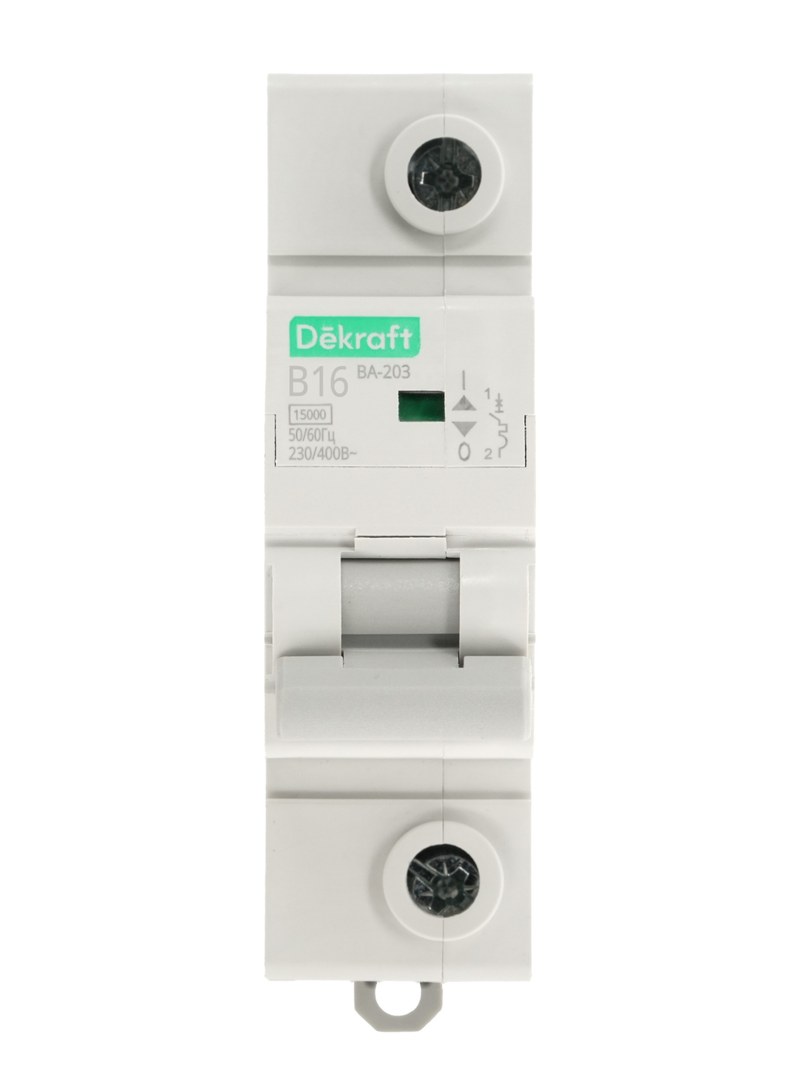

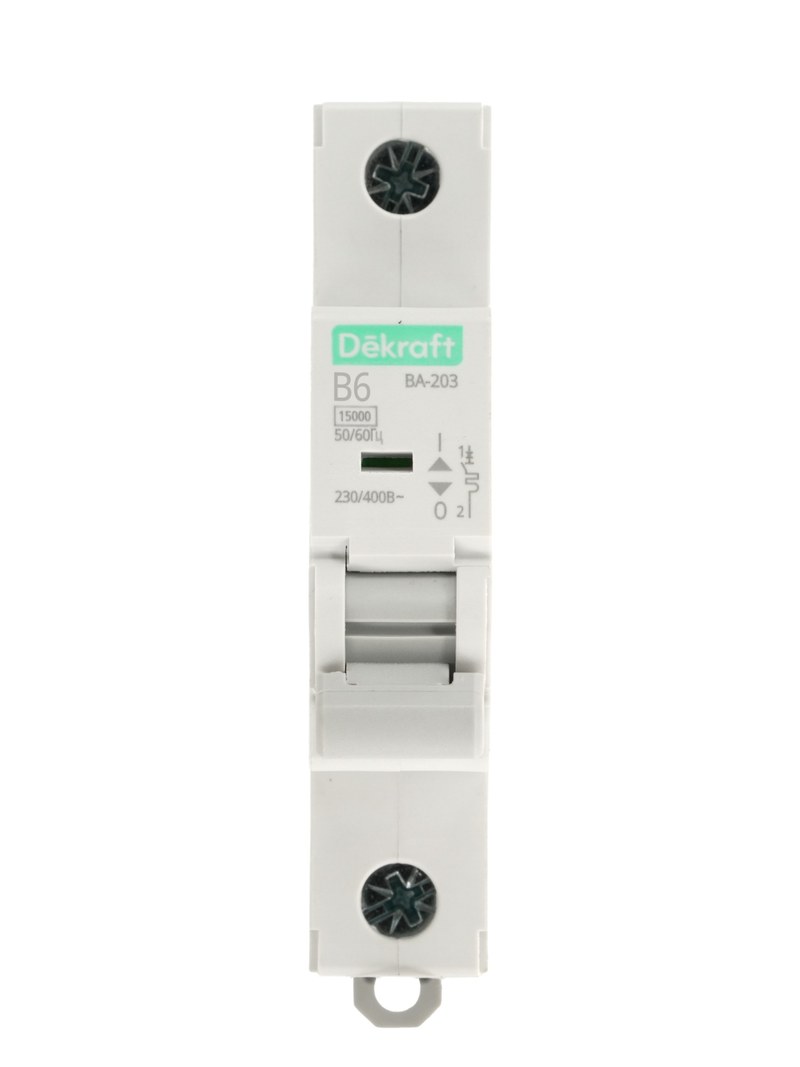

Автоматический выключатель DEKraft ВА-203 — защита распределительных цепей с отключающей способностью 15 кА

DEKraft ВА-203 — серия модульных автоматических выключателей, предназначенных для защиты низковольтных распределительных сетей от перегрузок и коротких замыканий. Серия относится к оборудованию с повышенной отключающей способностью и применяется в главных распределительных щитах, вводно-распределительных устройствах и силовых электроустановках. Отличительная характеристика ВА-203 — предельная отключающая способность 15 кА. Такой показатель позволяет использовать соответствующие аппараты в электрических узлах с повышенными расчетными токами короткого замыкания. Серия представлена исполнениями с номинальными токами от 6 до 100 А, количеством полюсов от одного до четырех и характеристиками срабатывания B, C и D.

Технические характеристики

Основные параметры DEKraft ВА-203:

• производитель — DEKraft,
• серия — ВА-203,
• категория — модульный автоматический выключатель,
• год представления рассматриваемой серии — 2026,
• номинальные токи — 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 А,
• количество полюсов — 1, 2, 3 или 4,
• частота питающей сети — 50/60 Гц,
• предельная отключающая способность Icu — 15 000 А,
• рабочая отключающая способность Ics — 75% Icu,
• расчетное значение Ics — 11,25 кА,
• характеристики расцепления — B, C, D,
• механическая износостойкость — не менее 15 000 циклов,
• сечение гибкого проводника — 1–35 мм²,
• сечение жесткого проводника — 1–50 мм²,
• степень защиты корпуса — IP20,
• температура эксплуатации — от −35 до +70 °C,
• основной нормативный документ — ГОСТ IEC 60947-2.

Особенности конструкции

Внутреннее устройство автоматического выключателя содержит силовой контактный механизм, термический расцепитель, электромагнитный расцепитель и дугогасительную камеру. При нормальном режиме ток протекает через замкнутые контакты. Биметаллический элемент находится в состоянии, соответствующем допустимому тепловому нагреву. Если ток длительно превышает номинальное значение, температура биметалла увеличивается. Возникшая деформация вызывает освобождение механизма отключения. При коротком замыкании электромагнитная катушка реагирует на быстрое увеличение тока и формирует усилие для размыкания контактов. Высокая отключающая способность требует эффективной дугогасительной конструкции. В момент разделения контактов образуется электрическая дуга, сопровождающаяся значительным тепловыделением. Дугогасительная камера разделяет дугу на отдельные участки и увеличивает условия, препятствующие сохранению электрической проводимости. Серия ВА-203 рассчитана на отключение соответствующих токов короткого замыкания до 15 кА в паспортных условиях. При этом важно различать Icu и Ics. Предельная отключающая способность Icu характеризует установленный испытательный уровень аварийного отключения. Рабочая отключающая способность Ics связана с дополнительными требованиями к состоянию выключателя после предусмотренной последовательности испытательных операций. Для серии ВА-203 значение Ics составляет 75% Icu, то есть 11,25 кА. Это различие учитывается при расчете электрической защиты и требований к дальнейшей эксплуатации аппарата после аварийного отключения.

Области применения

DEKraft ВА-203 используется в электрических системах:

• главные распределительные щиты,
• вводно-распределительные устройства,
• производственные электрические сети,
• коммерческие здания,
• промышленные распределительные установки,
• питающие линии технологического оборудования,
• системы промышленной автоматики,
• электрические щиты с повышенными токами короткого замыкания,
• энергетические объекты,
• силовые распределительные панели.

Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft серии ВА-203. В номенклатуре поставок представлены электротехнические аппараты различных номиналов и полюсных исполнений для промышленных систем электроснабжения.

Преимущества

Основные эксплуатационные достоинства серии:

• предельная отключающая способность 15 кА,
• широкий диапазон номинальных токов,
• одно- и многополюсные исполнения,
• три характеристики мгновенного срабатывания,
• повышенная механическая износостойкость,
• коммутационный ресурс не менее 10 000 циклов,
• возможность подключения проводников большого сечения,
• широкий диапазон рабочей температуры,
• совместимость с предусмотренными дополнительными аксессуарами,
• применимость в ответственных распределительных системах.

Таким образом, DEKraft ВА-203 — серия модульных автоматических выключателей для защиты низковольтных электрических сетей с расчетными токами короткого замыкания до предусмотренных паспортом значений. Отключающая способность 15 кА и разнообразие токовых исполнений позволяют применять аппараты в промышленных распределительных устройствах. Компания «Олниса» поставляет автоматические выключатели DEKraft ВА-203 и другую промышленную электротехническую аппаратуру для предприятий России.
